Маломощные усилители с электронным управлением

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Я уже упоминал о том, что есть некая европейская коммерческая организация, которая называется Philips. Она выпускает всякие забавные микросхемки, и о двух из них, мы сейчас поговорим.

Первая - это TDA8551. Микросхема представляет собой мостовой усилитель с выходной мощностью 1 ватт при напряжении питания 5В. При этом, потребляемый ток в режиме молчания составляет всего 10 мА. Чип выполнен в 8-ми выводном корпусе и не требует радиатора, что позволяет использовать его в различных малогабаритных устройствах. Микросхема снабжена защитой от перегрева, имеет внутреннюю схему задержки подключения нагрузки - так что при включении, вы не услышите хрипов, пуков и прочей замечательной музыки переходных процессов.

Ну и еще одна вкусность, которой снабдили эту микросхему - электронная регулировка громкости. Впрочем, что это я все словами, да словами - смотрим схему.

Маломощные усилители с электронным управлением. Схема усилителя

Такая вот скромная схемка, требующая в основном шунтирующих конденсаторов и то в количестве, которое кошка сможет наплакать совершенно не напрягаясь. Кнопками S1 и S2 регулируется громкость, переключателем SW1 - режим работы усилителя. Надо сказать, что выбранный уровень громкости сохраняется до тех пор, пока у микросхемы физически не будет отобрано питание. Из режима же STANDBY она выйдет с той громкостью, с какой вы ее оставили перед входом в этот режим. Если же отодрать питание совсем, то в следующее включение, микросхема стартует с положением регулятора громкости, соответствующим уровню усиления -20дБ. Табличка с элементами… хотя, тут элементов то…

Обозначение на схеме Номинал
C1100мкФх10В
C20,33
C30,1
C40,1
C5200мкФх10В
R12,2кОм
DA1TDA8551

Вторая микросхема - фактически удвоенная копия предыдущей. Это - TDA8552. В одном корпусе этого чипа содержится два одинаковых усилителя. Единственное отличие - немного большая выходная мощность - 1,4 Вт на канал. Но, тем не менее, она так же не требует радиатора и может использоваться где попало. Схема включения следующая.

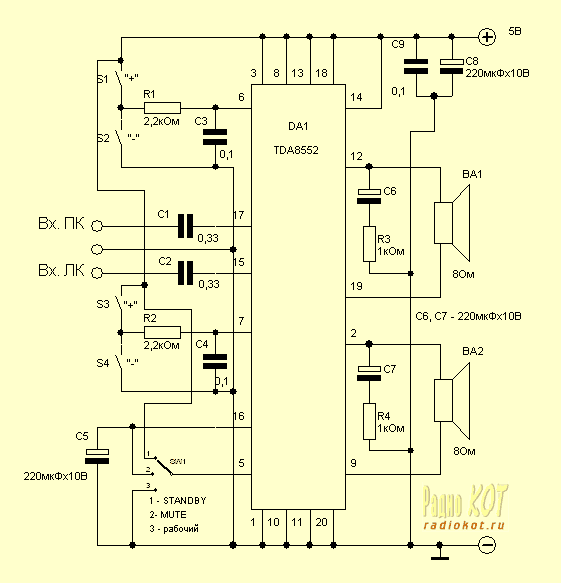

Маломощные усилители с электронным управлением. Схема усилителя (еще одного)

У этой микросхемы есть еще одно отличие - наличие вывода под номером 4. Этот вывод позволяет контролировать подключение наушников (разумеется, при применении правильного разъема) и автоматически снижать выходную мощность и потребляемый от источника питания ток. Но, на схеме я его не нарисовал - пошлю вас к даташиту, а то совсем ленивые станете.

Обозначение на схеме Номинал
C10,33
C20,33
C30,1
C40,1
C5220мкФх10В
C6220мкФх10В
C7220мкФх10В
C8220мкФх10В
C90,1
R12,2кОм
R22,2кОм
R31кОм
R41кОм
DA1TDA8552

Публикация: radiokot.ru
