Двухканальный усилитель мощности на микросхеме MAX9751

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Всем привет. Продолжаем тему маломощных усилителей на интегральных микросхемах. На сей раз, рассмотрим усилитель на микросхеме MAX9751. Чем примечательна эта микросхема? Ну, прежде всего - низким напряжением питания - 5 вольт, однополярное, при вполне ощутимой выходной мощности - 2,6 ватта на канал. Кроме этого, есть выход на наушники с отдельным усилителем и входной селектор входов - можно подключить два источника сигнала.

Напряжение питания, В 4,5-5,5
Потребляемый ток отсутствие сигнала, мА 14
Выходная мощность(максимальная), Вт: 2,6
Коэффициент гармоник(Р=1Вт, Rнагр=4 Ом), 0,02%
Отношение сигнал/шум, дБ 90
Диапазон рабочих частот, Гц 22-22000

Схема включения такая:

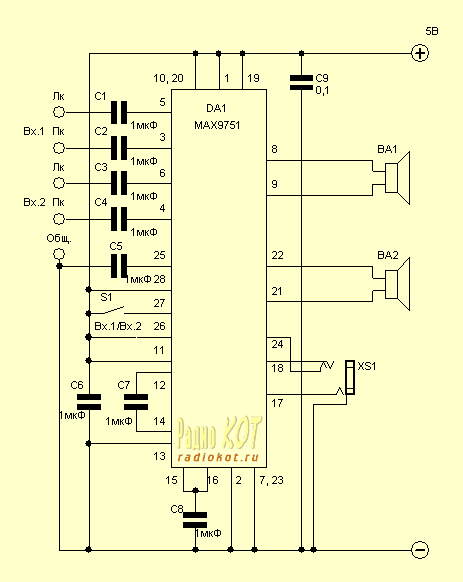

Двухканальный усилитель мощности на микросхеме MAX9751 . Схема усилителя

Еще несколько слов о микросхеме. Это мостовой усилитель класса АВ, внутрь встроена защита от перегрева, защита от короткого замыкания выхода, подавление помех типа "бум-бац" при включении и выключении усилителя. А учитывая то, что микросхема может работать при температуре от -40 до +85 градусов товарища Цельсия, эту железку можно с грандиозным успехом применять в различных потаскунчиках и дорожных колоночках, чтобы мешать спать соседям по купе в поезде.

Смешной список элементов:

Номинал
C11мкФ
C21мкФ
C31мкФ
C41мкФ
C51мкФ
C61мкФ
C71мкФ
C81мкФ
C90,1
S1Любой с фиксацией
XS1Гнездо под наушники - зависит от наушников
DA1MAX9751

Публикация: radiokot.ru, cxem.net
