www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Дозиметр солнечной радиации

Энциклопедия радиоэлектроники и электротехники / Альтернативные источники энергии

Комментарии к статье Комментарии к статье

При создании любых конструкций, использующих солнечную энергию, необходимо знать полное количество солнечного света, пригодного для фотоэлектрического преобразования. Хотя энергия солнечного излучения в определенные моменты времени может быть велика, редко удается установить по этим мгновенным значениям характер солнечного излучения в течение суток. Для этого необходимо усреднить значение солнечной энергии за длительный период времени.

Дозиметр солнечной радиации

Количество попадающего на освещаемую поверхность потенциально полезного солнечного излучения определяется понятием, именуемым инсоляцией. Солнечная инсоляция сильно изменяется от одной точки земной поверхности к другой. Пустыни Нью-Мехико получают значительно больше солнечного света, чем Чикаго или Сан-Франциско. При нахождении величины инсоляции какого-либо района необходимо учитывать несколько факторов.

Длительность солнечного облучения (в часах)

Для учета всех факторов, влияющих на изменение используемой солнечной энергии, необходимо ввести единицу измерения, совершенно отличную от тех, которыми мы пользовались до сих пор. Наиболее эффективной является длительность солнечного облучения, т. е. время полезного использования солнечной энергии (в часах). Словосочетание "полезное использование" будет нередко упоминаться и в дальнейшем.

Измерить длительность солнечного облучения довольно просто. По существу все, что необходимо сделать,- это подсчитать количество часов за день, в течение которых светит солнце, т. е. количество полезных для использования часов. На наше измерение будут влиять несколько факторов.

Влияние времени года

Несомненно, наиболее важным фактором является угол падения солнечного света на поверхность Земли. При вращении Земли вокруг Солнца ее ось не перпендикулярна направлению на Солнце, а наклонена к нему под углом около 23 Фактически слегка наклонены оси вращения 5 из 9 планет Солнечной системы.

Следовательно, солнечные лучи падают на Землю не точно перпендикулярно к экватору. Вместо этого точка перпендикулярного падения перемещается в течение года то севернее, то южнее экватора. Этот эффект отражается в смене времен года.

Дозиметр солнечной радиации

Рис. 1

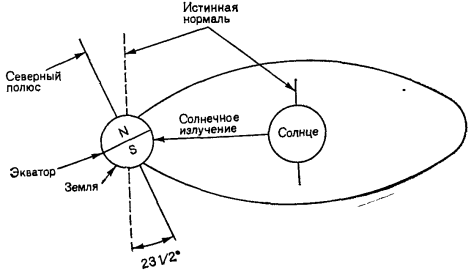

Когда Северный полюс отклонен от Солнца, как показано на рис. 1, Солнце освещает области вращающегося земного шара значительно южнее экватора; для тех, кто живет в Северном полушарии, Солнце проходит по небу низко над горизонтом.

Дозиметр солнечной радиации

Рис. 2

В результате этого дни становятся короткими. Чем короче дни, тем меньше энергии поступает от Солнца, и наступает зима.

С вращением Земли вокруг Солнца Северный полюс постепенно поворачивается к Солнцу. Весной взаимное расположение Земли и Солнца таково, что солнечная энергия падает непосредственно на экватор.

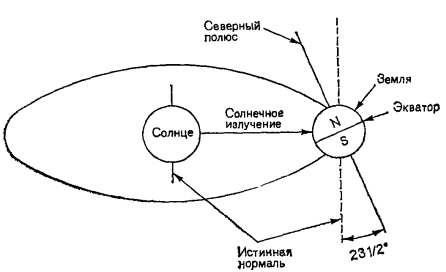

Тем временем Земля продолжает свое движение вокруг Солнца. Когда она проходит половину орбиты, Северный полюс поворачивается в сторону Солнца (рис. 2). Это позволяет солнечной радиации концентрировать свою энергию севернее экватора.

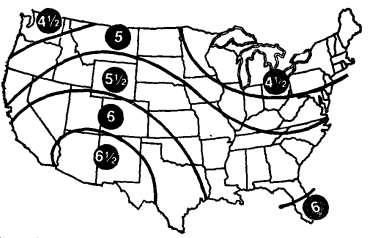

Дни становятся длиннее, и Земля получает возможность поглощать и запасать большее количество поступающей солнечной энергии. Для нас увеличение инсоляции ощущается как наступление лета. Разница между длительностью летнего и зимнего дня для большей части континентальной территории Соединенных Штатов Америки составляет 6 ч (рис. 3).

Дозиметр солнечной радиации

Рис. 3

Земля продолжает свое путешествие, проходит полный цикл и снова приходит в начальную точку. Затем сезонный и солнечный циклы начинаются снова.

Конечно, для живущих в Южном полушарии сезоны будут совершенно противоположны нашим. Когда мы мерзнем от холода зимой, они греются на солнце в течение долгих летних дней.

Местные погодные условия

Изменение высоты подъема солнца над горизонтом в течение года можно точно предсказать и легко учесть. С другой стороны, местные погодные условия также заметно влияют на солнечную инсоляцию, но их труднее предсказать.

Больше всего на погоду влияют облака. Пусть даже не полностью закрывая солнце, они могут значительно ослабить прохождение солнечного света. В зависимости от типа облачности интенсивность солнечного излучения может уменьшаться на 20-50%.

Особую проблему представляет разнообразие формы и размеров облаков. Легкие, перистые облака лишь незначительно снижают количество солнечного света, достигающего земной поверхности. Следовательно, ими можно в какой-то степени пренебречь. С другой стороны, плотные, кучевые облака пропускают очень мало света. Если в облачном покрове имеются разрывы, солнце будет то появляться, то вновь пропадать. Следовательно, необходимо оценить количество солнечного света, проникающего через облачный покров. Достаточно ли его для фотоэлектрического преобразования? Или освещенность слишком мала?

Чтобы все это точно учесть, необходимо определить нижний предельный уровень света, еще целесообразный для фотоэлектрического преобразования. Расчет ведется, если интенсивность света превышает этот уровень. В противном случае расчет прекращается.

Туман, дождь или мгла также вносят свои поправки. Фактически погода - единственная в своем роде переменная условий окружающей среды. Участки местности, находящиеся на расстоянии всего лишь 50 км друг от друга, могут иметь совершенно различные условия инсоляции.

Характер местности, освещаемой солнцем

В заключение необходимо рассмотреть рельеф местности. Предположим, что имеется большой холм, загораживающий солнце до 10 ч утра. Таким образом, если даже восход солнца происходит в 7 ч утра, мы не сможем воспользоваться его энергией, пока оно не покажется над вершиной холма. По существу теряются 3 ч, потенциально пригодные для использования.

Заходящее солнце ставит перед нами еще одну проблему, так как вполне вероятно, что вершины деревьев загородят его лучи в 4 ч дня. Хотя это, может быть, и не помешает вечернему отдыху на прохладной веранде, но наверняка снизит количество используемой солнечной энергии.

И хотя закат может быть восхитительным, лучи закатного солнца далеко не так энергичны, как нам бы хотелось. Совокупность нескольких факторов сужает границы наибольшей продуктивности солнечного излучения в интервале приблизительно от 10 ч утра до 4 ч дня. При этом необходимо учитывать изменение угла падения солнечных лучей при движении солнца по небосклону в течение дня, если в вашем распоряжении нет устройства слежения за движением Солнца. Солнечные лучи, падающие на освещаемую поверхность под очень малым углом, становятся малопригодными для использования.

Всеми вышеизложенными факторами и определяется общее время полезного использования солнечной энергии.

Измеритель инсоляции

В настоящее время достаточно просто сконструировать измеритель солнечной инсоляции, удовлетворяющий указанным выше требованиям. Если мы хотим установить реальную продолжительность временного интервала, в течение которого солнечное освещение полезно применительно к нашим фотоэлектрическим преобразователям, естественно выбрать в качестве датчика излучения кремниевый солнечный элемент.

Для данной конструкции потребуется маломощный источник питания, который генерирует напряжение 1,5 В при токе 3 мА. Его можно изготовить из нескольких небольших элементов, соединенных последовательно по способу, напоминающему укладку черепичной крыши (гл. 1). Затем солнечную батарею следует присоединить к кварцевым механическим часам, потребляющим очень мало энергии. Когда солнечный свет попадет на фотоэлектрический преобразователь, выделяющаяся электрическая энергия приведет часы в движение. Регистрируя промежуток времени за день, в течение которого работали часы, вы получите длительность солнечного облучения за день (в часах).

Чтобы обнаружить разницу в интенсивности солнечного излучения, к солнечной батарее подключается резистор, который играет роль нагрузки солнечных элементов, несколько снижая их напряжение. Пока интенсивность света не превышает определенный уровень, соответствующий уровню полезной работы солнечной батареи, напряжения, развиваемого ею, недостаточно для питания часов и это время не регистрируется.

Конструкция измерителя

Корпус измерителя солнечной инсоляции изготовлен полностью из акрилового пластика, например плексигласа. Я взял лист плексигласа, который иногда используется для создания двойных оконных рам и обычно имеется в продаже. От этого листа следует отрезать два куска размером 10х12 см , один кусок размером 10х10 см2 и один кусок размером 14х14 см2.

Затем кусок размером 14x14 см2 разрежьте по диагонали на два треугольника. Далее в центре пластины размером 10x10 см2 просверлите отверстие диаметром 9 мм. Высверливая отверстие в таком термопластичном материале, как акрил, необходимо избегать нагрева сверла, иначе пластик будет плавиться. Эту же предосторожность соблюдайте и при отпиливании пластика. Наилучшего результата можно достичь при небольших скоростях сверления и резания, но при достаточном давлении.

Теперь можно приступать к сборке. Во-первых, необходимо закрепить кварцевые часы с помощью гаек в отверстии диаметром 9 мм на пластине размером 10х10 см2. При желании можно снабдить таймер циферблатом от настенных часов (он прижимается соединительными гайками). Для своей модели я просто просверлил по кругу в пластине 12 отверстий для индикации положения стрелок.

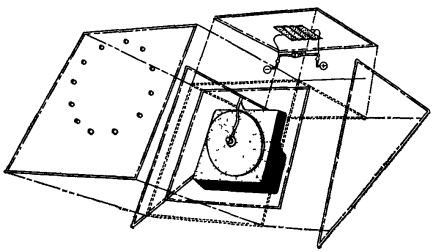

Теперь детали склеиваются вместе согласно рис. 4. Хотя предпочтителен акриловый клей, однако можно воспользоваться другим типом клея. Я рекомендую приклеить прямоугольные пластины сначала только к одной треугольной пластине и лишь затем присоединить вторую треугольную пластину. Это позволит точнее совместить детали и избежать размазывания клея.

Затем солнечная батарея укрепляется на листе пластика, расположенном за часами. Легкая солнечная батарея без труда крепится на пластик за токоподводящие проводники, присоединенные к контактам элемента, с помощью капелек клея. Необходимо избегать попадания клея на поверхность солнечных элементов.

Дозиметр солнечной радиации

Рис. 4

Необходимо отметить, что проводники не изолированы и никак не помечены. Проводник, идущий с лицевой (светочувствительной)' поверхности элемента, соедините с отрицательным (-) контактом питания часов. Другой проводник, идущий с тыльной поверхности, присоединяется к положительному (+) входу питания. Наконец, в качестве нагрузки к выводам солнечной панели припаивается резистор 220 Ом. Теперь конструкция готова к измерениям.

Измерение инсоляции

Прибором можно пользоваться двумя способами. Можно начать хотя бы с того, что установить часы на легкозапоминающееся время (я обычно ставлю на 12 ч) и направить датчик на юг. Азимутальный угол солнечной батареи составляет 45°, что приблизительно соответствует правильной установке для большинства районов США.

Измерения начинаются рано утром, с рассвета. Теперь до самого заката солнца прибор будет фиксировать число часов, в течение которых солнце дает достаточное Для использования количество энергии. При этом автоматически учитываются влияние проплывающих облаков и периоды падения лучей под острым углом к поверхности (при которых на батарею падает очень малое количество энергии). В конце дня можно непосредственно снять показание числа полезных солнечных часов за день. Если стрелка показывает на 5, значит, было 5 полезных часов. Вновь установите часы - и они готовы к следующему дню.

С помощью другого метода можно получить совокупное значение инсоляции. Просто отмечаются показания каждый день без перевода часов и подсчитывается полное количество оборотов стрелки в течение измерения. В результате получаются условия инсоляции за длительный период времени.

Можно определить среднее значение длительности солнечного облучения (в часах) несколькими различными способами: за неделю, за сезон, за год. Все зависит от того, какие необходимые данные.

Автор: Байерс Т.
