www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Тестер для проверки солнечных элементов

Энциклопедия радиоэлектроники и электротехники / Альтернативные источники энергии

Комментарии к статье Комментарии к статье

Использовать солнечные элементы можно так же, как любой другой источник питания. Каждый из них предназначен для поддержания определенной силы тока при заданном напряжении. Тем не менее в отличие от обычных источников питания выходные характеристики солнечного элемента зависят от количества падающего света. Например, набежавшее облако может снизить выходную мощность более чем на 50%.

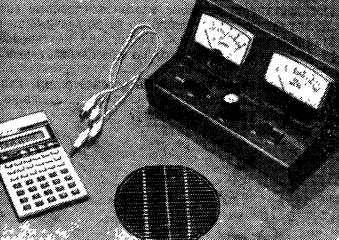

Тестер для проверки солнечных элементов

Более того, не все элементы выдают одинаковую мощность при одинаковых условиях освещенности, даже если элементы идентичны по размерам и конструкции. Отклонения в технологических режимах могут повлечь за собой заметный разброс выходных токов элементов одной партии. Эти факторы необходимо учитывать при разработке и изготовлении конструкций с солнечными элементами.

Следовательно, если желают обеспечить максимальную отдачу от фотоэлектрических преобразователей, необходимо проверить все элементы. Чтобы лучше понять, какие параметры подлежат проверке, сначала рассмотрим характеристики кремниевого солнечного элемента.

Характеристика фотоэлектрического преобразователя

Всякий раз при работе с любым источником питания необходимо представлять себе, какова связь между собой напряжения и тока, а также зависимость их от нагрузки. В большинстве случаев взаимосвязь определяется законом Ома. К сожалению, кремниевые солнечные элементы являются нелинейными устройствами и их поведение нельзя описать простой формулой. Вместо нее для объяснения характеристик элемента можно пользоваться семейством простых для понимания кривых (рис. 1).

Тестер для проверки солнечных элементов

Рис. 1

100 мВт/см2 соответствуют энергетической освещенности, создаваемой прямым потоком солнечного излучения на поверхности земли иа уровне моря в полдень при ясном небе; 75 мВт/см2 соответствуют 3/4; 50 мВт/см2 - 1/2; 25 мВт/см2 - 1/4 этой освещенности.

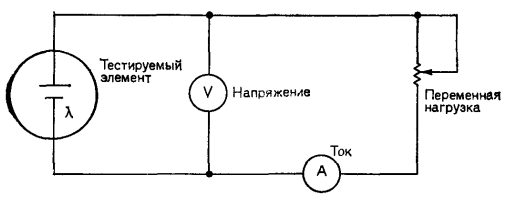

Исследовать вольтамперные характеристики (рис. 1) можно более детально с помощью схемы, представленной на рис. 2. В схеме измеряются выходные напряжения и ток, протекающий через переменную резистивную нагрузку. Будем предполагать, что интенсивность света в процессе измерения остается постоянной.

Сначала с помощью потенциометра установим максимальное значение сопротивления. При этом фактически в цепи нет никакого тока и результирующее выходное напряжение можно считать равным напряжению холостого хода, представляющему собой напряжение, которое генерирует элемент, когда к нему не подключено никакой нагрузки. Оно составляет около 600 мВ (0,6 В). Величина этого напряжения может слегка изменяться при переходе от одного элемента к другому в одной партии и от одной фирмы-изготовителя к другой.

При уменьшении сопротивления резистора элемент все более нагружается. Как и в случае обычной батарейки питания, это вызывает возрастание потребляемого тока. Одновременно выходное напряжение слегка падает, как это и должно произойти с нестабилизированным источником питания. Пока в этом нет ничего удивительного.

Затем происходит нечто странное. Достигается такое положение, когда с уменьшением сопротивления нагрузки выходной ток более не увеличивается. Ничто не может привести к увеличению тока, даже короткое замыкание. На практике этот ток вполне справедливо называют током короткого замыкания.

В сущности, солнечный генератор стал источником постоянного тока. Возникает вопрос: что же с напряжением? Напряжение будет постоянно уменьшаться пропорционально возрастанию нагрузки.

Тестер для проверки солнечных элементов

Рис. 2

Как только сопротивление нагрузки станет равным нулю, напряжение упадет до нуля. Кстати, короткое замыкание фотоэлектрического преобразователя не приводит к выходу его из строя.

Сила тока, которую может развить элемент, зависит от интенсивности света. Для первого измерения мы произвольно выбрали самый высокий уровень облученности, которому соответствует верхняя кривая (рис. 1). Каждая следующая кривая была получена на том же элементе при постепенном снижении интенсивности света.

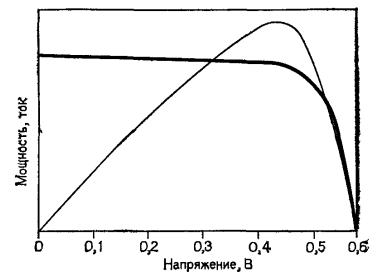

Кривая мощности

Если необходимо построить график зависимости выходной мощности от напряжения, то в результате можно было получить нечто подобное изображенному на рис. 3. На одном конце графика имеется максимальный ток при нулевом напряжении. Конечно, никакой мощности в этой точке не выделяется из-за отсутствия напряжения. На другом конце графика имеется максимальное напряжение при нулевом токе, в результате чего мощность также не выделяется.

Между этими двумя пределами при работе фотоэлектрического преобразователя в нагрузке выделяется мощность, причем пиковая мощность выделяется лишь в одной точке. Именно в ней совокупность всех факторов обеспечивает отбор наибольшей энергии от солнечного элемента. Пиковая мощность соответствует напряжению около 450 мВ (0,45 В), что случайно совпало с перегибом кривой тока, показанной на рис. 1.

То, что семейство кривых тока имеет одинаковую форму, означает, что мы всегда получим максимальную мощность при одном и том же напряжении независимо от яркости солнца. Конечно, фактическая мощность будет зависеть от интенсивности солнечного излучения в данное время, однако пиковая мощность будет наблюдаться при одном и том же напряжении. Таким образом, чтобы правильно оценить качество кремниевого солнечного элемента, необходимо нагрузить его так, чтобы выходное напряжение равнялось 0,45 В, а затем измерить выходную мощность. Этот метод эффективен не только для сравнения элементов между собой в одинаковых условиях, но и для оценки качества отдельного элемента.

Тестер для проверки солнечных элементов

Рис. 3

Разработка схемы тестера

Как уже было сказано, для тестирования солнечных элементов можно использовать схему, изображенную на рис. 2. Кстати, это быстрый и простой способ, в соответствии с которым после подключения элемента в указанную схему требуется всего лишь выставить соответствующее напряжение с помощью потенциометра и снять показания приборов, измеряющих напряжение и ток. Перемножив напряжение и ток, можно получить величину мощности.

Однако все элементы слегка различаются, и, следовательно, сопротивления, соответствующие пиковой мощности отдельных элементов, будут также различными. И в соответствии с этим необходимо каждый раз изменять сопротивление нагрузки, чтобы восстановись требуемое рабочее напряжение. Кроме того, энергия, вырабатываемая солнечным элементом, полностью рассеивается на потенциометре, обусловливая его нагрев и нестабильность.

Коренным решением данной проблемы была бы замена нагрузочного резистора в схеме. Что может быть лучше транзистора? Это прекрасная замена. В данном конкретном применении транзистор можно рассматривать как динамическое сопротивление.

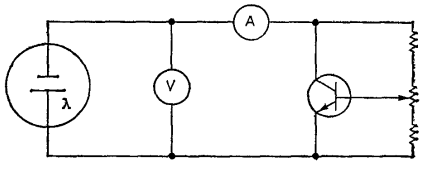

Небольшой ток базы транзистора, задаваемый как показано на рис. 4, вызывает значительное изменение тока коллектора. Ток базы фактически изменяет сопротивление транзистора, которое в свою очередь используется в качестве нагрузки для солнечного элемента.

Тестер для проверки солнечных элементов

Рис. 4

К сожалению, транзистор обладает тем же недостатком, что и потенциометр, т. е. необходимостью подстройки базового тока при смене тестируемого элемента. Такая операция незатруднительна при небольшом количестве элементов, но предположим, что вам необходимо проверить 30, 40 или больше элементов. Это отнимет слишком много времени.

Неплохо было бы найти способ автоматически подстраивать базовый ток без необходимости установки его каждый раз вручную. Было бы весьма желательно иметь параллельный стабилизатор напряжения.

Параллельный стабилизатор напряжения представляет собой регулятор, охваченный петлей обратной связи, использующей входное напряжение для управления током базы. Независимо от первоначального напряжения на входе параллельный стабилизатор изменяет свое шунтирующее сопротивление так, чтобы выходное напряжение поддерживалось на требуемом уровне.

Принцип работы схемы

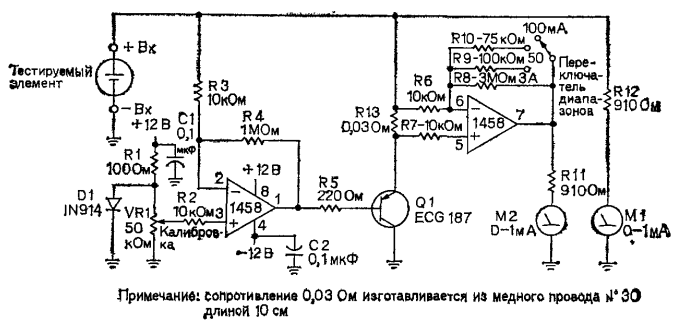

В результате мы приходим к схеме, представленной на рис. 5, в которой для регулирования базового тока транзистора используется операционный усилитель. Резистор сопротивлением 220 Ом служит для ограничения тока базы.

Регулятор сравнивает входное напряжение, поступающее от фотоэлектрического преобразователя, с опорным напряжением.

Обычно в качестве источника опорного напряжения используется схема на стабилитроне. Однако в нашем случае потребовался бы стабилитрон с предельно низким напряжением стабилизации, желательно ниже 1 В. К сожалению, стабилитроны на такие напряжения либо весьма чувствительны к изменению температуры, либо дороги (обычно и то и другое вместе).

С другой стороны, прямосмещенный кремниевый диод может служить прекрасным низковольтным источником опорного напряжения.

Тестер для проверки солнечных элементов

Рис. 5

Диод D1, прямое смещение на котором задано резистором R1, определяет диапазон напряжений регулятора, ограничивая напряжение на регулировочном резисторе "калибровка". Опорное напряжение с движка этого потенциометра подается на неинвертирующий вход усилителя.

На инвертирующий вход усилителя через резистор R3 подается напряжение фотоэлектрического преобразователя. Резистором R4 задается величина коэффициента усиления операционного усилителя (в данном случае она составляет 100).

Благодаря своей особенности операционный усилитель пытается выравнять напряжение на своих инвертирующем и неинвертирующем входах, управляя током, текущим через шунтирующий регулировочный транзистор Q1. Транзистор снижает входное напряжение до такой величины, что оно становится равным напряжению на отводе резистора VR1. Это напряжение может регулироваться в пределах 0-0,7 В.

Тем не менее реально транзистор не может иметь нулевого сопротивления, которое требуется, чтобы снизить напряжение до нуля. Как бы вы ни старались, на транзисторе сохранится небольшое остаточное напряжение величиной около 150 мВ. Это ограничивает диапазон регулирования в пределах 0,15-0,7 В.

Контрольные приборы

Измерение напряжения на солнечном элементе осуществляется вольтметром M1, а тока, протекающего через шунтирующий транзистор,- амперметром М2. Мощность (в ваттах) определяется перемножением показаний обоих приборов.

Вольтметр подключается непосредственно к элементу. Он представляет собой щитовой прибор, рассчитанный на ток 1 мА, с последовательным ограничивающим резистором который позволяет индицировать 1 В при отклонении на полную шкалу.

С другой стороны, для измерения тока вместе с амперметром М2 используется операционный усилитель. Схема построена так, что ток эмиттера транзистора Q1 должен протекать через резистор R13. Этот ток соответствует току, генерированному солнечным элементом.

При протекании тока на резисторе R13 создается небольшое падение напряжения. Оно усиливается дифференциальным усилителем, напряжение на инвертирующий и неинвертирующий входы которого подается через резисторы R6 и R7 соответственно.

Величина коэффициента усиления контролируется резисторами R8-R10. Резистор R8 постоянно подключен между выходом и инвертирующим входом. Его сопротивление составляет 3 МОм, а соответствующее значение коэффициента усиления - 300. Когда через резистор R13 протекает ток, равный 100 мА, выходное напряжение усилителя составляет 1 В.

Выходное напряжение дифференциального усилителя измеряется вольтметром, идентичным вольтметру M1. Этот прибор отградуирован в единицах тока. В нашем случае напряжению 1 В соответствует ток 100 мА.

При подключении параллельно резистору R8 резистора R10 коэффициент усиления уменьшается до 60. В этом случае напряжению 1 В на выходе усилителя соответствует ток 500 мА, протекающий через R13. Таким образом мы расширили диапазон измеряемых токов, охватывающий значения 100-500 мА. Аналогично при параллельном подключении резистора R9 к резистору R8 можно измерять токи в диапазоне 0-3 А.

Конструкция тестера

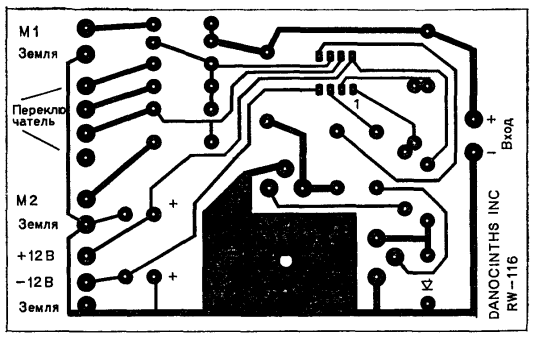

Хотя тестер для проверки солнечных элементов можно изготовить любым способом, настоятельно рекомендую использовать печатный монтаж. Печатная плата показана на рис. 6.

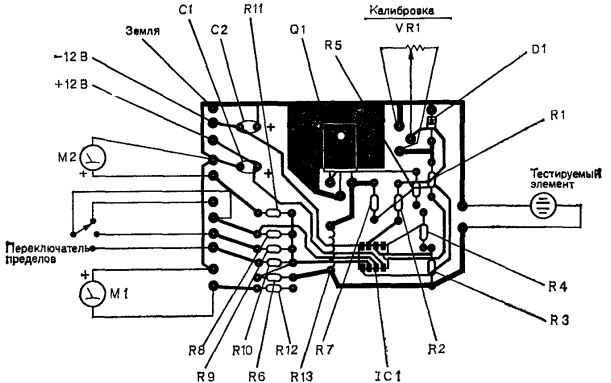

Детали схемы разместите согласно рис. 7 и припаяйте их, соблюдая полярность включения полупроводников. Обратите внимание на то, что шунтирующий транзистор Q1 расположен на фольгированной стороне платы. Транзистор необходимо осторожно привинтить к большой медной площадке, выполняющей роль теплоотвода. При этом изолировать корпус транзистора не требуется.

Тестер для проверки солнечных элементов

Рис. 6

Тестер для проверки солнечных элементов

Рис. 7

Идеально резисторы R6 и R7 должны образовать согласованную дару. Однако точные резисторы дороги и их трудно приобрести. Поэтому я рекомендую взять небольшую группу резисторов номиналом 10 кОм и промерить их с помощью цифрового мультимера.

Чтобы найти два подходящих друг другу резистора, не потребуется много времени. Оставшиеся компоненты можно использовать в качестве резисторов R2 и R3.

С другой стороны, резистор R13 - не обычный резистор. Я сомневаюсь, что вы сможете найти подобный резистор в обычном магазине. Но его можно изготовить из отрезка проволоки длиной 10 см и диаметром 0,26 мм, которая обычно используется для обмоток. Намотайте проволоку на каркас (карандаш), чтобы полученная катушка точно разместилась на плате.

От точности подбора величины резистора R13 зависит точность измерения тока. С целью повышения точности можно начать с отрезка проволоки чуть длиннее 10 см и укорачивать его, контролируя величину тока по амперметру М2.

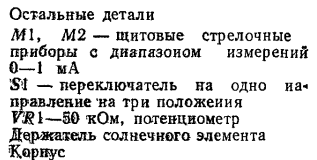

Два измерительных прибора, регулятор "калибровка" и переключатель диапазонов, размещаются вместе с печатной платой в любом подходящем корпусе. Соединяя эти компоненты, необходимо соблюдать полярность.

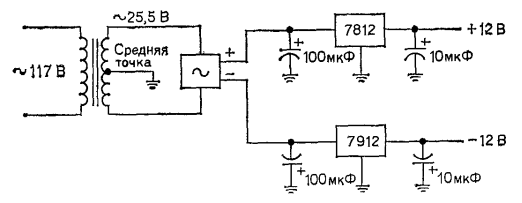

Для подачи питания прибора необходимы два 12-вольтных источника с выводами положительной и отрицательной полярности и общим заземленным проводом. Тип источников питания и величина напряжения не критичны. При желании питание тестера можно осуществить с помощью двух 9-вольтных батарей для транзисторных приемников. Схема одного из возможных источников питания показана на рис. 8.

Тестер для проверки солнечных элементов

Рис. 8

Вероятно, сложнее всего найти или изготовить держатель с контактным устройством для солнечных элементов. Здесь необходимо самому проявить некоторую фантазию. Плоская алюминиевая пластинка размером чуть больше самого элемента может служить хорошим электродом, обеспечивающим соединение с тыльным контактом элемента, в то время как щуп от вольт-омметра будет прекрасным контактом к лицевой стороне солнечного элемента. Для автоматизации тестирования, возможно, потребуется купить или изготовить особый зажим. Как я уже сказал, потребуется немного воображения и понимания того, что конкретно необходимо.

Работа с тестером

Пользоваться тестером очень просто. Надо подключить элемент к схеме, осветить его и снять показания. Тыльный контакт элемента является положительным электродом и подсоединяется к положительному входу тестера. Токосъемная сетка на лицевой поверхности элемента является отрицательным электродом и присоединяется к заземленному выводу тестера.

Необходимо обеспечить надежный контакт с электродами элемента. Поскольку мы имеем дело с достаточно малым напряжением, даже небольшое сопротивление контактов может привести к значительной разнице в показаниях. Для обеспечения надежного соединения необходимо, чтобы контакты достаточно хорошо прижимались к элементу. Тем не менее следует избегать избыточного давления, так как элементы весьма тонкие, хрупкие и легко ломаются! Вот где пригодится хорошо продуманное контактное устройство для элементов.

Регулятором "калибровка" устанавливают рабочее напряжение, при котором производится измерение мощности. Оно обычно устанавливается один раз на уровне 450 мВ. Тем не менее при необходимости величину рабочего напряжения можно изменить. Короче говоря, при наличии тестера можно не гадать о параметрах элементов, а измерить их.
