www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Геотермальная энергетика. Техника извлечения геотермальных вод

Энциклопедия радиоэлектроники и электротехники / Альтернативные источники энергии

Комментарии к статье Комментарии к статье

Геотермальную энергию получают от источников тепла с высокими температурами, она обладает некоторыми особенностями. Одна из них заключается в том, что температура теплоносителя существенно ниже температуры при сжигании топлива. Несмотря на то что суммарные запасы геотермальной энергии велики, ее термодинамическое качество низко. Эти источники имеют много общего с промышленными выбросами тепла и тепловой энергией океана. Ниже кратко рассмотрена стратегия использования геотермальной энергии.

Сочетание возможностей и потребностей

С геотермальными источниками всегда связывают попытки выработки электроэнергии как наиболее ценного продукта, в то время как наилучший способ утилизации тепловой энергии - использование комбинированного режима (выработка электроэнергии и обогрев). Безусловно, электроэнергия может быть подана в энергосистему и через нее передана потребителям наряду с электроэнергией, вырабатываемой другими источниками. В то же время не лишне упомянуть, что потребность в тепле при температуре до 100°C обычно даже выше, чем в электроэнергии. Таким образом, использование геотермальной энергии в виде тепла не менее важно. Выработка электроэнергии, по всей вероятности, будет представлять интерес, если теплоноситель имеет температуру более 300°C, и не будет, если последняя ниже 150°C.

Тепло не так легко передавать на расстояние более 30 км, поэтому необходимо его использовать вблизи места добычи. В зонах холодного климата обогрев жилищ и промышленных зданий создает ощутимую потребность в тепле, если плотность населения составляет более 300 человек на 1 км2 (более 100 усадьб на 1 км2). Таким образом, тепловая станция мощностью 100 МВт может обслуживать жилой район площадью примерно 20х20 км при расходе тепла около 2 кВт на усадьбу. Подобная геотермальная система давно используется в Исландии и в меньшей степени - в Новой Зеландии. Другие крупные потребители тепла - теплицы (до 60 МВт/км в одной установке для Северной Европы), фермы для разведения рыб, установки для сушки пищевых продуктов и для реализации других технологий.

Масштаб использования геотермальной энергии определяют некоторые факторы. Доминантой стоимости оказываются капитальные затраты на сооружение скважин, стоимость которых экспоненциально увеличивается с ростом их глубины. Так как температура увеличивается с глубиной, а выработка энергии увеличивается с ростом температуры, в большинстве случаев ограничиваются оптимальной глубиной скважины примерно 5 км. Как следствие масштаб энергетических установок обычно выбирают больше 100 МВт (электрических или тепловых - для высоких температур, только тепловых - для низких температур).

Общее количество тепла, извлекаемого из геотермальной скважины, можно увеличить за счет повторной закачки отработанной и частично охлажденной воды. Это удобный способ избавиться от сбросовых вод, которые могут быть сильно минерализованными (содержать до 25 кг/м3 солей) и являются опасными загрязнителями среды. Однако это приводит к росту стоимости станций.

Техника извлечения тепла

Наиболее успешно реализованные проекты имеют скважины, пробуренные непосредственно в естественные подземные коллекторы геотермальных районов (рис. 1). Этот метод используется в Гейзерах (Калифорния) и в Уайракее (Новая Зеландия), где в скважинах существует значительное давление. Подобные методы используются для извлечения энергии из водоносных слоев в высокотермальных районах, где природного напора достаточно, чтобы обойтись без насосных систем.

Последние разработки направлены на извлечение тепла из сухих горных пород, так как они могут обеспечить большую производительность, чем водные источники. Лидирующая группа специалистов (Лос-Аламосская научная лаборатория, США) разработала методы дробления скал гидроразрывом с помощью холодной воды, нагнетаемой под давлением в скважину (рис. 1). После предварительного дробления пород вода нагнетается через питающую скважину, фильтруется через скальные породы на глубине около 5 км при температуре 250°C, теплая вода возвращается на поверхность через приемную скважину. Две такие скважины могут обеспечить энергией установку мощностью порядка гигаватта.

Геотермальная энергетика. Техника извлечения геотермальных вод

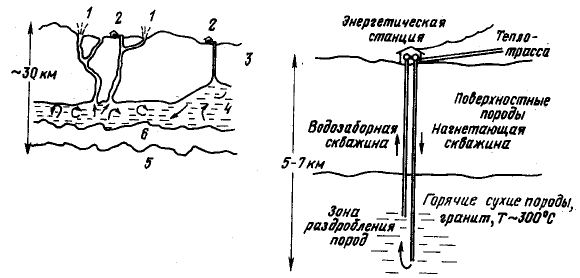

Рис. 6.1. Схема размещения гидротермальных станций в гипертермальном районе (геотермальное поле Гейзеры, Калифорния): 1 - естественный гейзер; 2 - энергетическая станция; 3 - глубокая скважина (5 км); 4 - пароводяной источник ( ~280°C); 5 - мантия; 6 - горячие скальные породы

Системы генерации электроэнергии и тепловой энергии. Выбор теплообменников и турбин для обычных геотермальных источников - комплексная задача, требующая специального опыта. Несколько вариантов возможных схем ГеоТЭС приведено на рис. 6.2.

Если для получения электроэнергии используются источники с низкой температурой, то для приведения в действие турбин приходится вместо воды применять другие рабочие жидкости (например, фреон, толуол). Новые виды техники нуждаются в повышении эффективности. Особые трудности могут возникнуть с теплообменниками из-за высокой концентрации в воде из скважин различных химических веществ. Капитальные затраты на строительство ГеоТЭС в настоящее время варьируется от 1500 до 2500долл. на киловатт установленной электрической мощности, что оказывается сравнимым с таковыми для АЭС и ТЭС.

Главными потребителями геотермальных ресурсов на ближайшую и отдаленную перспективу, несомненно, будут теплоснабжение и, в значительно меньшей мере, выработка электроэнергии. Приоритетность теплоснабжения в балансе использования геотермальной электроэнергии.

Геотермальная энергетика. Техника извлечения геотермальных вод

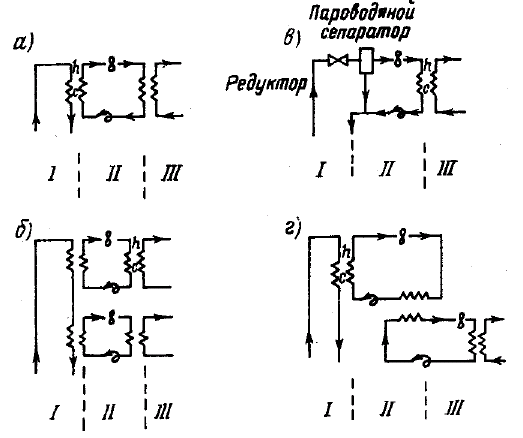

Рис. 6.2. Примеры организации цикла для производства электроэнергии. Цикл с одним рабочим телом, например, с водой или фреоном (а); цикл с двумя рабочими телами - водой и фреоном (б); прямой паровой цикл (и) и двухконтурный цикл (г); I - геотермальный источник; II - турбинный цикл; III - охлаждающая вода

Геотермальная технология добычи тепловой энергии недр - это совокупность способов, средств и процессов извлечения, обработки и доставки теплоносителя с заданным качеством и рыночным уровнем экономической эффективности его использования. Использование низкотемпературной геотермальной энергии малых глубин можно рассматривать как некоторый технико-экономический феномен или реальную революцию в системе теплообеспечения. Меньше, чем за 10 лет в США была разработана многовариантная технология и построены сотни тысяч действующих систем теплоснабжения. Ежегодно вводится в строй не менее 50-80 тысяч новых систем. Успешно внедряется эта технология и в других странах мира: Швеции, Швейцарии, Канаде, Австрии, Германии, России. В 2002 году в мире действовало около 450 тысяч таких систем с общей мощностью 2.9 ГВт (т), при средней -10 кВт (т).

Приповерхностные (малоглубинные) геотермальные системы используются для обогрева и охлаждения различных типов жилых домов (от индивидуальных до многоквартирных), бензозаправок, супермаркетов, церквей, образовательных учреждений и т.д.

Суть рассматриваемых технологий, представленных приповерхностными системами (горно-энергетическими установками) с теплообменом в скважинах и каналах, заключается в создании подземного теплообменника, с замкнутым или открытым контуром, располагаемого на малой глубине (50 - 300 м) и присоединенного к тепловому насосу, установленному внутри отапливаемого помещения (рис. 6.3). При этом, на территории Центральной России могут использоваться температуры пород в интервале от 7 до 15°C.

Эти системы извлекают не только геотермальную энергию, накопленную в горных породах или в воде, но и солнечную. Конкретная доля той или иной энергии, используемая установкой, зависит от глубины расположения теплообменника, климатических и гидрогеологических условий района.

В России есть положительный опыт строительства и эксплуатации таких геотермальных установок. В частности в Ярославской области построена и второй год работает система теплоснабжения большой сельской школы, проектируются и строятся еще три установки подобного типа.

Геотермальная энергетика. Техника извлечения геотермальных вод
а)

Геотермальная энергетика. Техника извлечения геотермальных вод
б)

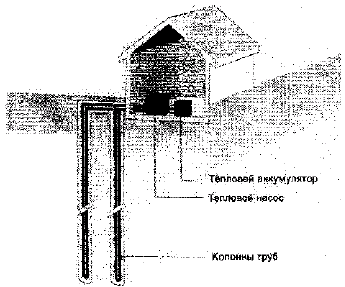

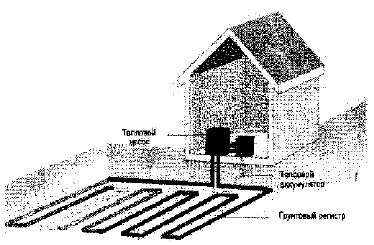

Рис.6.3. Приповерхностная (малоглубинная) геотермальная система с теплообменом: а - горизонтальных каналах; б - в скважинах

Оценка геотермальных технологий, применяемых в мировой практике показывает, что с их помощью может быть обеспечен широкий спектр потребителей тепловой энергии: от городского микрорайона до индивидуального дома. На основе геотермальных циркуляционных систем (ГЦС), состоящих из дублета глубоких (до 1,5 - 2,5 км) скважин, применяя тепловые насосы и пиковый догрев, получают высокотемпературные режимы отопления (90°C и выше) с тепловой мощностью до нескольких десятков МВт. Технология грунтовых тепловых насосов на скважинах 50 - 150 м соответствует среднетемпературным и низкотемпературным режимам, для коммерческих (магазины, офисы и др.) и муниципальных (школы, больницы и др.) приложений и объектов ЖКХ, при мощности до 0,1-0,4 МВт.

На рис. 6.4 приведены схемы теплоснаюжения геотермальной водой.

Геотермальная энергетика. Техника извлечения геотермальных вод

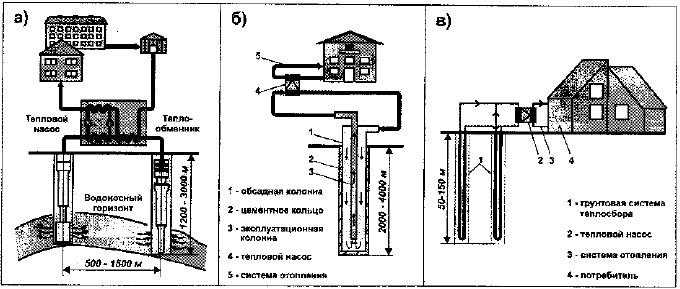

Рис. 6.4. Технологии теплоснабжения с извлечением геотермальной энергии: а) на базе ГЦС; б) на базе глубинного теплообменника; в) грунтовые тепловые насосы

Основным критерием для оценки энергосберегающего, экономического и экологического эффектов геотермальных установок с электрическим тепловым насосом, является коэффициент использования первичных энергоносителей (КИПЭ), который определяется произведением к.п.д. производства электроэнергии (КПДэ = 0,30 - 0,35) на средний, в течение срока службы установки, коэффициент преобразования теплового насоса (КПТН). Диапазон КПТН, который может быть достигнут с использованием геотермальных источников, от грунта - до пластовых рассолов, при температурах от 5 - 7°C до 35 - 40°C, от 3 до 7 единиц и выше. Таким образом, в зависимости от типа источника, могут быть получены уровни КИПЭ от 1,1 до 2,5 единиц, что в 1,2 - 7,0 раз выше показателей для традиционных котельных (рис. 6.5).

Эффективность геотермальной установки с электрическим ТН настолько выше, в сравнении с традиционной котельной, насколько больше отношение их КИПЭ. Отсюда, экономия потребляемых энергоносителей и снижение вредных выбросов: 20 - 70%.

Рост цен на привозное топливо и транспортные расходы сегодня предопределили ускоренное развитие геотермальной энергетики на Камчатке, Курильских островах и в северных районах России.

На рис. 6.5 приведены коэффициенты использования первичных энергоносителей в традиционных и геотермальных котельных.

Геотермальная энергетика. Техника извлечения геотермальных вод

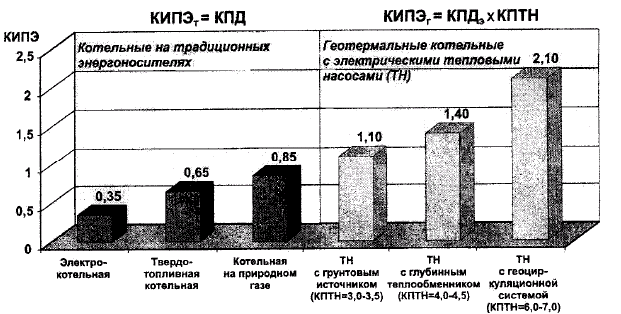

Рис. 6.5. Коэффициент использования первичных энергоносителей (КИПЭ) традиционными (т) и геотермальными (г) котельными

Россия имеет многолетний опыт исследования геотермальных полей, проведения буровых работ на них и эксплуатации ГеоЭС. Паужетская ГеоЭС (юг Камчатки) уже более 30 лет обеспечивает самой дешевой электроэнергией поселок Озерная, где сосредоточено основное производство красной икры. Россия еще в 1967 г. была первой страной в мире, создавшей ГеоЭС с бинарным циклом на низкопотенциальном тепле ( горячая вода - 95°C) на Паратунском геотермальном поле на Камчатке.

Автор: Магомедов А.М.
