Солнечные тепловые электростанции. Солнечные концентраторы

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники/ Альтернативные источники энергии

Комментарии к статье Комментарии к статье

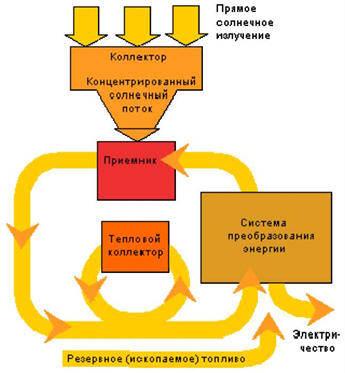

Такие электростанции концентрируют солнечную энергию при помощи линз и рефлекторов. Так как это тепло можно хранить, такие станции могут вырабатывать электричество по мере надобности, днем и ночью, в любую погоду.

Большие зеркала - с точечным либо линейным фокусом - концентрируют солнечные лучи до такой степени, что вода превращается в пар, выделяя при этом достаточно энергии для того, чтобы вращать турбину. Фирма "Luz Corp." установила огромные поля таких зеркал в калифорнийской пустыне. Они производят 354 МВт электроэнергии. Эти системы могут превращать солнечную энергию в электричество с КПД около 15%.

Все описываемые технологии, кроме солнечных прудов, для достижения высоких температур применяют концентраторы, которые отражают свет Солнца с большей поверхности на меньшую поверхность приемника. Обычно такая система состоит из концентратора, приемника, теплоносителя, аккумулирующей системы и системы передачи энергии.

Солнечные тепловые электростанции. Солнечные концентраторы

Солнечное тепло можно сберегать разными способами. Современные технологии включают параболические концентраторы, солнечные параболические зеркала и гелиоэнергетические установки башенного типа. Их можно комбинировать с установками, сжигающими ископаемое топливо, а в некоторых случаях адаптировать для аккумуляции тепла. Основное преимущество такой гибридизации и теплоаккумуляции - это то, что такая технология может обеспечивать диспетчеризацию производства электричества (то есть выработка электроэнергии может производиться в периоды, когда в ней есть необходимость). Гибридизация и аккумулирование тепла могут повысить экономическую ценность производимого электричества и снизить его среднюю стоимость.

Параболическая (лотковая) система

В этих установках используются параболические зеркала (лотки), которые концентрируют солнечный свет на приемных трубках, содержащих жидкость-теплоноситель. Эта жидкость нагревается почти до 400°С и прокачивается через ряд теплообменников; при этом вырабатывается перегретый пар, приводящий в движение обычный турбогенератор для производства электричества. Для снижения тепловых потерь приемную трубку может окружать прозрачная стеклянная трубка, помещенная вдоль фокусной линии цилиндра. Как правило, такие установки включают в себя одноосные или двуосные системы слежения за Солнцем. В редких случаях они являются стационарными.

Солнечные тепловые электростанции. Солнечные концентраторы

Оценки технологии показывают ее более высокую стоимость, чем у солнечных электростанций башенного и тарельчатого типа, в основном, из-за более низкой концентрации солнечного излучения, а значит, более низких температур и, соответственно, эффективности. Однако, при условии накопления опыта эксплуатации, улучшения технологии и снижения эксплуатационных расходов параболические концентраторы могут быть наименее дорогостоящей и самой надежной технологией ближайшего будущего.

Построенные в 80-х годах в южно-калифорнийской пустыне фирмой "Luz International", девять таких систем образуют крупнейшее на сегодняшний день предприятие по производству солнечного теплового электричества. Эти электростанции поставляют электричество в коммунальную электросеть Южной Калифорнии. Еще в 1984 г. "Luz International" установила в Деггетте (Южная Калифорния) солнечную электрогенерирующую систему "Solar Electric Generating System I" (или SEGS I) мощностью 13,8 МВт. В приемных трубках масло нагревалось до температуры 343 оС и вырабатывался пар для производства электричества. Конструкция "SEGS I" предусматривала 6 часов аккумулирования тепла. В ней применялись печи на природном газе, которые использовались в случае отсутствия солнечной радиации.

Эта же компания построила аналогичные электростанции "SEGS II - VII" мощностью по 30 МВт. В 1990 г. в Харпер Лейк были построены "SEGS VIII и IX", каждая мощностью 80 МВт. Из-за многочисленных законодательных и политических трудностей компания "Luz International" и ее филиалы 25 ноября 1991 года известили о своем банкротстве. Теперь станциями "SEGS I - IX" управляют другие фирмы по старому контракту с "Southern California Edison". От планов постройки "SEGS X, XI, XII" пришлось отказаться, что означает потерю дополнительных 240 МВт запланированной мощности.

Солнечные тепловые электростанции. Солнечные концентраторы

Солнечная установка тарельчатого типа

Этот вид гелиоустановки представляет собой батарею параболических тарелочных зеркал (схожих формой со спутниковой тарелкой), которые фокусируют солнечную энергию на приемники, расположенные в фокусной точке каждой тарелки. Жидкость в приемнике нагревается до 1000°С и непосредственно применяется для производства электричества в небольшом двигателе и генераторе, соединенном с приемником.

Солнечные тепловые электростанции. Солнечные концентраторы

Вдобавок к этому, благодаря модульному проектированию, такие системы представляют собой оптимальный вариант для удовлетворения потребности в электроэнергии как для автономных потребителей (в киловаттном диапазоне), так и для гибридных (в мегаваттном), соединенных с электросетями коммунальных предприятий. Эта технология успешно реализована в целом ряде проектов. Один из них - проект STEP (Solar Total Energy Project) в американском штате Джорджия. Это крупная система параболических зеркал, работавшая в 1982-1989 гг. в Шенандоа. Она состояла из 114 зеркал, каждое 7 метров в диаметре. Система производила пар высокого давления для выработки электричества, пар среднего давления для трикотажного производства, а также пар низкого давления для системы кондиционирования воздуха на той же трикотажной фабрике. В октябре 1989 г. энергокомпания закрыла станцию из-за повреждений на главной турбине и нехватки средств для ремонта станции.

В настоящее время в разработке находятся двигатели Стирлинга и Брайтона. Несколько опытных систем мощностью от 7 до 25 кВт работают в Соединенных Штатах. Высокая оптическая эффективность и малые начальные затраты делают системы зеркал/двигателей наиболее эффективными из всех гелиотехнологий. Системе из двигателя Стирлинга и параболического зеркала принадлежит мировой рекорд по эффективности превращения солнечной энергии в электричество. В 1984 году на Ранчо Мираж в штате Калифорния удалось добиться практического КПД 29%.

Солнечные тепловые электростанции. Солнечные концентраторы

Совместное предприятие "Sandia National Lab" и "Cummins Power Generation" в настоящее время пытается поставить на коммерческие рельсы систему мощностью 7,5 кВт. "Cummins" надеется продавать 10 000 единиц в год к 2004 г. Совместным использованием параболических зеркал и двигателей Стирлинга заинтересовались и другие компании. Так, фирмы "Stirling Technology", "Stirling Thermal Motors" и "Detroit Diesel" совместно с корпорацией "Science Applications International Corporation" создали совместное предприятие с капиталом 36 млн долларов с целью разработки 25-киловаттной системы на базе двигателя Стирлинга.

Солнечные электростанции башенного типа с центральным приемником

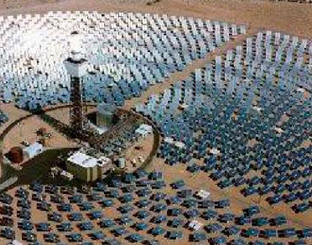

В этих системах используется вращающееся поле отражателей-гелиостатов. Они фокусируют солнечный свет на центральный приемник, сооруженный на верху башни, который поглощает тепловую энергию и приводит в действие турбогенератор. Управляемая компьютером двуосная система слежения устанавливает гелиостаты так, чтобы отраженные солнечные лучи были неподвижны и всегда падали на приемник. Циркулирующая в приемнике жидкость переносит тепло к тепловому аккумулятору в виде пара. Пар вращает турбину для выработки электроэнергии, либо непосредственно используется в промышленных процессах. Температуры на приемнике достигают от 538 до 1482 °C.

Солнечные тепловые электростанции. Солнечные концентраторы

Первая башенная электростанция под названием "Solar One" близ Барстоу (Южная Калифорния) с успехом продемонстрировала применение этой технологии для производства электроэнергии. Предприятие работало в середине 1980-х. На нем использовалась водно- паровая система мощностью 10 МВтэ. В 1992 г. консорциум энергетических компаний США принял решение модернизировать "Solar One" для демонстрации приемника на расплавленных солях и теплоаккумулирующей системы. Благодаря аккумулированию тепла башенные электростанции стали уникальной гелиотехнологией, позволяющей диспетчеризацию электроэнергии при коэффициенте нагрузки до 65%. В такой системе расплавленная соль закачивается из "холодного" бака при температуре 288°С и проходит через приемник, где нагревается до 565°С, а затем возвращается в "горячий" бак. Теперь горячую соль по мере надобности можно использовать для выработки электричества. В современных моделях таких установок тепло хранится на протяжении 3 - 13 часов.

Солнечные тепловые электростанции. Солнечные концентраторы

"Solar Two" - башенная электростанция мощностью 10 МВт в Калифорнии - это прототип крупных промышленных электростанций. Она впервые дала электричество в апреле 1996 г., что явилось началом 3-летнего периода испытаний, оценки и опытной выработки электроэнергии для демонстрации технологии расплавленных солей. Солнечное тепло сохраняется в расплавленной соли при температуре 550°С, благодаря чему станция может вырабатывать электричество днем и ночью, в любую погоду. Успешное завершение проекта "Solar Two" должно способствовать строительству таких башен на промышленной основе в пределах мощности от 30 до 200 МВт.

Сопоставление технических характеристик

В таблице сведены ключевые характеристики трех вариантов солнечной тепловой электрогенерации. Башни и параболоцилиндрические концентраторы оптимально работают в составе крупных, соединенных с сетью электростанций мощностью 30-200 МВт, тогда как системы тарельчатого типа состоят из модулей и могут использоваться как в автономных установках, так и группами общей мощностью в несколько мегаватт. Параболоцилиндрические установки - на сегодня наиболее развитая из солнечных энергетических технологий и именно они, вероятно, будут использоваться в ближайшей перспективе. Электростанции башенного типа, благодаря своей эффективной теплоаккумулирующей способности, также могут стать солнечными электростанциями недалекого будущего.

Модульный характер "тарелок" позволяет использовать их в небольших установках. Башни и "тарелки" позволяют достичь более высоких значений КПД превращения солнечной энергии в электрическую при меньшей стоимости, чем у параболических концентраторов. Однако, остается неясным, смогут ли эти технологии достичь необходимого снижения капитальных затрат. Параболические концентраторы в настоящее время - уже апробированная технология, ожидающая своего шанса на совершенствование. Башенные электростанции нуждаются в демонстрации эффективности и эксплуатационной надежности технологии расплавленных солей при использовании недорогих гелиостатов. Для систем тарельчатого типа необходимо создание хотя бы одного коммерческого двигателя и разработка недорого концентратора.

Характеристики солнечных тепловых электростанций

Характеристика Параболический концентратор "Тарелка" Электростанция башенного типа
Мощность 30-320 МВт 5-25 МВт 10-200 МВт
Рабочая температура (C/F) 390/734 750/1382 565/1049
Коэффициент готовности 23-50% 25% 20-77%
Пиковый КПД 20% (d) 29.4%(d) 23%(p)
Практический годовой КПД 11 (d)-16% 12-25%(p) 7(d)-20%

Промышленное применение Прототип, пропорциональный промышленной установке В стадии демонстрации Существующие демонстрационные проекты
Риск, связанный с развитием технологии Низкий Высокий Средний
Аккумулирование тепла Ограничено Аккумулятор Да
Гибридные системы Да Да Да
Стоимость, доллар/Вт 2,7-4,0 1,3-12,6 2,5-4,4
(p) = прогноз; (d) = факт

Сравнение основных солнечных тепловых технологий
  Параболический концентратор "Тарелка" Электростанция башенного типа
Где применяется Соединенные с сетью электростанции; техническое тепло для промышленных процессов. Небольшие автономные энергоустановки; поддержка сети Соединенные с сетью электростанции; техническое тепло для промышленных процессов
Преимущества Диспетчеризация пиковой нагрузки; накоплено 4500 ГВтч опыта работы на коммерческом рынке; гибридная система (солнечная энергия/ископаемое топливо). Диспетчеризация нагрузки, высокий коэффициент преобразования; модульность; гибридная система (солнечная энергия/ископаемое топливо). Диспетчеризация базовой нагрузки; высокий коэффициент преобразования; аккумулирование тепла; гибридная система (солнечная энергия/ископаемое топливо).

Некоторые экономические и конструкторские проблемы тепловых солнечных электростанций


Стоимость электричества, произведенного тепловыми солнечными электростанциями, зависит от множества факторов. Среди них капитальные затраты, эксплуатационные затраты и расходы на техническое обслуживание, производительность системы. Однако важно заметить, что стоимость технологии и конечная стоимость выработанной электроэнергии подвержены существенному влиянию внешних факторов, не относящихся непосредственно к данной технологии. Например, параболические концентраторы и башни в виде небольших автономных установок могут стоить весьма дорого. Чтобы снизить их стоимость и сделать конкурентоспособными по отношению к современным электростанциям, работающим на органическом топливе, необходимо постепенно повышать их мощность и строить солнечные энергоцентры, где на одной площадке размещаются несколько энергетических объектов. Вдобавок, поскольку эти технологии замещают традиционные виды топлива, налоговое регулирование может оказать значительное влияние на их конкурентоспособность.

Стоимость против ценности

Благодаря аккумулированию тепла и гибридизации, тепловые солнечные электростанции могут стать устойчивым и гибким источником электроэнергии. Он надежен и способен производить электроэнергию тогда, когда она нужна. В результате, управляемая электроэнергия имеет для коммунального предприятия высокую ценность, так как она компенсирует необходимость строить и эксплуатировать новые электростанции. Это означает, что, хотя солнечная тепловая электростанция может стоить дороже традиционной, ценность ее может быть выше.

Преимущества солнечных электростанций

Тепловые солнечные электростанции создают в два с половиной раза больше квалифицированных, высокооплачиваемых рабочих мест, чем традиционные электростанции, на которых сжигается органическое топливо. Энергетическая комиссия штата Калифорния провела исследование, которое показало, что даже при существующих налоговых скидках за солнечную тепловую электростанцию нужно платить приблизительно в 1,7 раз больше налогов в федеральный и местный бюджет, чем за парогазовую станцию эквивалентной мощности. Если бы за эти электростанции платили одинаковые налоги, стоимость произведенного на них электричества была бы приблизительно одинаковой.

Потенциал

Если бы всего лишь 1% земных пустынь использовался под производство экологически чистой солнечной тепловой электроэнергии, ее было бы получено больше, чем вырабатывается сегодня за счет сжигания ископаемого топлива во всем мире.

Выводы

Технологии получения солнечной тепловой электроэнергии, основанные на концентрации солнечного света, находятся на разных этапах разработки. Параболические концентраторы уже сегодня применяются в промышленном масштабе: в пустыне Мохаве (штат Калифорния) мощность установки составляет 354 МВт. Солнечные электростанции башенного типа проходят фазу демонстрационных проектов. Пилотный проект под названием "Solar Two" мощностью 10 МВт проходит испытания в г. Барстоу (США). Системы тарельчатого типа проходят стадию демонстрационных проектов. Несколько проектов находятся в конструкторской разработке. В г. Голден (США) работает 25-киловаттная станция-прототип. Солнечные тепловые электростанции отличает ряд особенностей, которые делают их весьма привлекательными технологиями на расширяющемся мировом рынке возобновляемой энергии.

В Украине, при советской власти, в 80-х годах, была построена опытная солнечная электростанция мощностью 5 МВт возле г.Щелкино, Ленинский район АР Крым. Во времена перестройки, когда у солнечной электростанции исчезла финансовая поддержка со стороны государства, солнечная электростанция не смогла окупить собственные эксплуатационные расходы. Солнечная элекстростанция была остановлена, и разворована. В 2005 году солнечная электростанция была окончательно демонтирована в соответствии с решением Министерства топлива и энергетики Украины.

Тепловые солнечные электростанции за последние несколько десятилетий преодолели трудный путь. Продолжение проектно -конструкторских работ должно сделать эти системы более конкурентоспособными по сравнению с использованием ископаемого топлива, увеличить их надежность и создать серьезную альтернативу в условиях всевозрастающего спроса на электроэнергию.
