www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Энциклопедия радиоэлектроники и электротехники. Большая подборка статей со схемами, иллюстрациями, комментариями Энциклопедия радиоэлектроники и электротехники

Бесплатная библиотека / Схемы радиоэлектронных и электротехнических устройств

Расширение возможностей радиостанции ALAN-48+

Энциклопедия радиоэлектроники и электротехники / Гражданская радиосвязь

Комментарии к статье Комментарии к статье

Многие пользователи Си-Би диапазона (27 МГц) имеют в своем распоряжении автомобильно-базовые радиостанции "ALAN-48+". Их функциональные возможности можно расширить путем установки дополнительных кнопок и подключения их к определенным выводам процессора.

Радиостанция "ALAN-48+" обладает неплохими сервисными возможностями, такими как поканальное сканирование, память на пять частотных каналов, оперативное переключение на канал экстренной помощи - 9-й канал сетки "D" (сетка "D" в этой радиостанции соответствует сетке "С" по общепринятым обозначениям). Как и во всей современной аппаратуре радиосвязи, синтез частот гетеродина приемника и задающего генератора передатчика. переключение радиостанции в различные режимы и виды работ, вывод информации на жидкокристаллический дисплей осуществляются микропроцессором. который заменяет собой несколько блоков радиостанций предыдущих поколений.

В "ALAN-48+" используется микропроцессор LC7232. Однако не все поддерживаемые им функции реализованы в серийном аппарате. Автору этих строк не удалось найти какой-либо литературы по зарубежным микропроцессорам для таких радиостанций. Вероятно, необходимую информацию можно найти лишь в каталогах фирм-производителей, которые. к сожалению, достать у нас в стране почти невозможно. Поэтому пришлось экспериментальным путем провести исследование некоторых функций микропроцессора.

Результаты экспериментов сведены в табл. 1. По горизонтали и вертикали указаны условные наименования выводов микропроцессора согласно входящей в комплект поставки принципиальной схеме, а в скобках - их порядковые номера. Назначение этих выводов - опрос клавиатуры. или. как иногда говорят, сканирование клавиатуры. Опрос происходит следующим образом. Микропроцессор поочередно посылает на выходы Т1-Т5 короткие импульсы. При замыкании одной из клавиш импульсы от соответствующего выхода поступают на один из входов К10-К13. В итоге микропроцессор "определяет". какая из клавиш нажата и выдает команду на включение/выключение соответствующей функции. Они и указаны в табл. 1. Цветом выделены функции, уже реализованные фирмой-изготовителем в серийном варианте "ALAN-48+". Установив в радиостанцию дополнительные кнопки (без фиксации), которые могли бы замыкать два вывода микропроцессора, в соответствии с табл. 1, можно ввести дополнительные функции, не предусмотренные в заводском варианте, но поддерживаемые микропроцессором.

Наиболее полезным будет введение функции сканирования по каналам, сохраненным в памяти. Для этого на передней панели радиостанции необходимо установить дополнительную кнопку и включить ее таким образом, чтобы при нажатии вход К 11 микропроцессора замыкался с выходом Т5 (выводы 34 и 26). Для использования этой функции в ячейки памяти М1-М5 следует ввести номера интересующих частотных каналов. Затем - нажать на установленную кнопку. На жидкокристаллическом индикаторе (ЖКИ) радиостанции появится надпись "М. SCAN", а в нижней его части надписи "Ml".

Таблица 1

Выводы микропроцессора

Выходы

Т1 (30)

Т2 (29)

Т3(28)

Т4(27)

Т5(26)

Входы

К10(35)

СИ 19

М5

Q.DOWN

SCAN

К11(34)

М4

М2

Q. UP

M.SCAN

К12(33)

LOW

M3

М1

CH.DOWN

К13(32)

АМ/РМ

LOCK

CH9

СН. UP

SAVE

Примечание. LOW - переключение из режима полной выходной мощности передатчика в режим пониженной мощности и обратно; AM/FM - переключение вида модуляции - АМ/ЧМ; СН 9, СН 19 - переключение на каналы экстренной помощи (EMG); M1...M5-переключение на каналы, записанные в соответствующие ячейки памяти, а также запись в эти ячейки; СН. DOWN, СН. UP - переключение радиостанции на один канал вниз и вверх соответственно; SCAN - включение/выключение поканального сканирования; М. SCAN - включение/выключение сканирования по каналам, записанным в память; SAVE - включение/выключение режима экономии батареи питания; LOCK - блокировка клавиатуры от случайных нажатий клавиш.

"М2",... ,"М5" будут быстро сменять друг друга. В это время радиостанция циклически переключает каналы, записанные в память. Так будет продолжаться до тех пор, пока в одном из каналов не появится сигнал, уровень которого превысит порог срабатывания шумоподавителя (по аналогии с функцией поканального сканирования "SCAN"). Таким образом, можно осуществлять контроль одновременно за пятью любыми предварительно выбранными частотными каналами. Если нужно прослушивать меньше пяти каналов, то потребуется вносить номера повторно сразу в две-три не соседние ячейки памяти "Ml" -"M5". Если приходится вести радиообмен не только с удаленными корреспондентами, но и с находящимися на небольшом расстоянии, полезно ввести в радиостанцию режим пониженной выходной мощности передатчика. Для этого на передней панели радиостанции нужно установить еще одну кнопку и включить ее таким образом, чтобы при нажатии вход К 12 микропроцессора замыкался с выходом Т1 (выводы 33 и 30). На основной печатной плате радиостанции устанавливают отсутствующий диод D113 (место для него и отверстия на плате есть). Подойдет любой кремниевый диод с максимально допустимым прямым током не менее 300 мА.

Переключение с полной на пониженную мощность и обратно будет осуществляться нажатием этой новой кнопки. Согласно произведенным автором измерениям, выходная мощность передатчика в режиме пониженной мощности составляет примерно 800 мВт. Какой режим включен - полная мощность или пониженная - можно определить по индикатору выходной мощности на ЖКИ во время передачи. Пользоваться станцией станет удобнее, если между выводом 59 микропроцессора и выводом 20 ЖКИ установить резистор с сопротивлением 750 кОм. Тогда при работе в режиме пониженной мощности на ЖКИ появится надпись "LOW", а в режиме полной мощности этой надписи не будет. Однако из-за высокой плотности монтажа сделать это аккуратно, не имея соответствующего опыта, не так-то просто. Понадобится лупа с не менее, чем трехкратным увеличением и паяльник с остро заточенным жалом.

Так как расстояние между выводами микропроцессора очень мало, то при введении в радиостанцию всех дополнительных функций удобнее припаивать монтажные провода не к выводам микропроцессора непосредственно, а к проводникам печатной платы клавиатуры, которые имеют с этими выводами электрическое соединение. Удобно использовать импортные миниатюрные кнопки. Установить их лучше всего на передней панели аппарата ниже клавиш "AM/FM" и "SCAN". Все перечисленные доработки можно осуществить не имея принципиальной схемы самой радиостанции, пользуясь материалами настоящей статьи. По этому же принципу допустимо производить доработку и других радиостанций с микропроцессорами.

Почти всегда микропроцессор имеет больше функций, чем выполняет сама радиостанция. Просто производитель по разным причинам не счел необходимым устанавливать на передней панели лишние, с его точки зрения, клавиши. Поиск дополнительных функций можно осуществлять, кратковременно замыкая между собой в разных сочетаниях выводы микропроцессора, обслуживающие клавиатуру Отметим, что такие замыкания являются рабочим режимом микропроцессора и опасаться за его выход из строя не следует.

Как известно, сетка частот Си-Би диапазона в российском стандарте сдвинута на 5 кГц вниз относительно сетки частот, принятой в большинстве стран мира. В предыдущих публикациях журнала предлагались способы переделки импортных радиостанций для работы в российской сетке частот путем незначительного сдвига частоты, на которой работает кварцевый генератор, синхронизирующий работу микропроцессора. Однако в современных радиостанциях сделать это можно гораздо проще и без ущерба для стабильности частоты.

В микропроцессоре LC7232 радиостанции "ALAN-48+" выводы с 15-го по 18-й служат для установки режима работы микропроцессора при запуске. Сразу же после подачи питания на радиостанцию микропроцессор производит опрос этих выводов. На каждом из них может быть или логический ноль (вывод соединен с общим проводом), или логическая единица (на вывод через резистор сопротивлением порядка 10 кОм поступает напряжение 5 В). В зависимости от состояния на этих четырех входах микропроцессор начинает работать по одной из 16-ти заложенных в него программ. Разные программы соответствуют разным диапазонам рабочих частот радиостанции, разной системе нумерации каналов, а также могут позволять или не позволять работать с AM или ЧМ в различных участках диапазона.

Расширение возможностей радиостанции ALAN-48+

Опрос состояний происходит лишь при инициализации процессора (при включении питания). Подобные выводы имеются и в других микропроцессорах. С этими выводами, как и с выводами, обслуживающими клавиатуру, читатель может смело производить эксперименты, не опасаясь, что процессор выйдет из строя. При этом следует не забывать, что уровни на этих входах влияют на работу микропроцессора лишь при его запуске.

Таблица 2

Выводы микропроцессора

Выходы

17

18

20

21

22

Входы

3

AM/FM

CH 1

SCAN

4

LOCK

LOW

LIGHT

5

CH/F

BAND

CH.UP

CH9

DW

6

CH19

CH. DOWN

CH 1

Примечание. CH/F - переключение индикации (номер канала или частота); DW- переключение в режим двойного приема - попеременного приема на двух частотах (каналах); LIGHT - включение подсветки дисплея; BAND - переключение частотных сеток. Остальные функции - как в табл. 1.

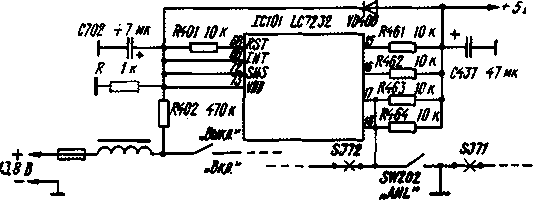

Для радиолюбителей и пользователей Си-Би в "ALAN-48+" интерес представляют два состояния: "1111" и "1100" для выводов микропроцессора с 15-го по 18-й соответственно. "1111" - заводское исполнение. "1100" отличается от состояния "1111" лишь тем, что вся рабочая сетка частот радиостанции сдвигается на 5 кГц вниз, т. е. радиостанция начинает работать в российском частотном стандарте. Чтобы радиостанция работала не только в европейском, но и в российском стандарте частот, необходимо произвести доработку согласно рисунку (изменения показаны красным цветом). Резистор R служит для разрядки конденсатора С702 после выключения питания для сброса предыдущего состояния микропроцессора. Для переключения режимов "Европа/Россия" целесообразно использовать переключатель SW202 "ANL", который в заводском варианте служит для включения фильтра импульсных помех. Тогда в результате доработки этот фильтр будет постоянно включен. Практически это не вызывает каких-либо неудобств в работе. SJ71 и SJ72 - перемычки на печатной плате, которые необходимо перекусить, чтобы отключить переключатель SW202 от цепей радиостанции. Для выбора нужного частотного стандарта необходимо сначала установить SW202 в соответствующее положение, а затем выключить и снова включить радиостанцию.

Ввести российскую сетку частот таким методом можно практически во все импортные радиостанции с микропроцессором.

В табл. 2, по аналогии с табл. 1, приведена карта функций микропроцессора LC7234 портативной радиостанции "DRAGON PRO-200N". Так же, как и в табл. 1, штатные функции выделены цветом. Полезным будет введение функции поканального сканирования "SCAN" (замыкание выводов микропроцессора 3 и 21), поочередного приема двух каналов "DW" (выводы 5 и 22).

Автор: А. Груздев, г. Люберцы Московской обл.; Публикация: Н. Большаков, rf.atnn.ru
