"Такого не бывает, - скажете вы. - Запрячь можно разве что коней. А ветер... Это же воздух. Попробуй надень на него хомут!" И тем не менее ветер можно запрячь. Как? Спросите у саратовских мальчишек, членов авиамодельного кружка городского Дворца тюнеров. Каждую зиму строят они большие модели коробчатых змеев. А потом становятся на лыжи, берут в руки леер словно вожжи... Вот и летают в облаках под Саратовом воздушные змеи в упряжке.

Придумал эти увлекательные лыжные гонки большой знаток ветролыжного спорта, опытный моделист Андрей Фомич Григоренко. Уже много лет Андрей Фомич руководит кружком авиамоделистов. Первая самоделка, которую делают юные моделисты в кружке, - модель коробчатого змея. Попробуйте и вы сделать себе такой змей и катайтесь на здоровье.

Ветер в упряжке

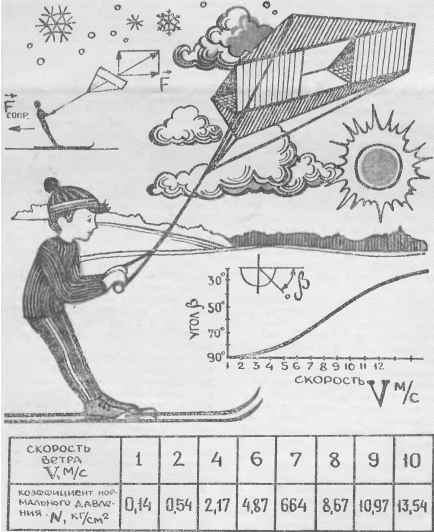

Конструкцию коробчатого змея, думаем, знают все. На нашем рисунке изображен один из вариантов коробчатого змея, очень похожего на самолет. Разработал его русский изобретатель Иван Конин. У него два крыла и треугольный каркас (поперечное сечение змея может быть и квадратным). Благодаря крыльям и оптимальному углу атаки несущих поверхностей змей быстро набирает высоту, не опрокидывается при внезапных боковых порывах ветра и сохраняет устойчивость в полете. Глубина каждой коробки составляет 0,7 длины боковой стороны треугольника.

Сначала поговорим о том, как правильно рассчитать несущую поверхность и силу тяги воздушного змея. Расчет силы (F), с которой змей будет тянуть вас, производится по формуле:

F=K*S*V*N* sin(A),

где К=0,096 (коэффициент); S - несущая горизонтальная поверхность змея (м2); V - скорость ветра (м/с); N - коэффициент нормального давления (см. таблицу); A - угол наклона змея к поверхности земли.

В этой формуле три неизвестных: сила (F), скорость ветра (V) и несущая поверхность (S). Две из них легко определить.

Встаньте на лыжи. Возьмите в руки безмен - пружинные весы для домашнего пользования. Пусть ваш товарищ (без лыж) потянет за крючок безмена. Вы поедете, а стрелка на весах покажет силу трения лыж о снег - примерно 4-7 кг. Как видите, величина небольшая. Зависит она от веса лыжника, от длины лыж, от того, как они смазаны, и, конечно, от состояния снега. Прибавьте к измеренной силе еще 2-3 кг в запас и подставляйте полученный результат в формулу.

Скорость ветра - вторая неизвестная величина. Определить ее можно так. Подвесьте на нитке теннисный шарик и по транспортиру измерьте угол, на который он отклоняется под действием ветра. А потом по приведенному на нашем рисунке графику, зная величину этого угла, определите скорость ветра.

Таким образом, в нашей формуле неизвестной величиной остается только несущая поверхность (S). Вычислив ее, приступайте к постройке коробчатого змея. Каркас модели следует собирать из ровных реек сечением 20x20 мм. А вот планка, за которую крепится уздечка, должна быть потолще - сечением 20x30 или 25x25 мм. Желательно, чтобы рейки для змея были без свилей и сучков.

Автор: В.Заворотов
