www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!
Поиск по сайту

+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ГОЛОСОВАНИЯ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ПОДЕЛИТЬСЯ ЭТОЙ СТРАНИЦЕЙ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2019

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники

ЛИЧНЫЙ ТРАНСПОРТ: НАЗЕМНЫЙ, ВОДНЫЙ, ВОЗДУШНЫЙ
Бесплатная библиотека / Статьи / Личный транспорт: наземный, водный, воздушный

Снегокат

Энциклопедия радиоэлектроники и электротехники / Личный транспорт: наземный, водный, воздушный

Комментарии к статье Комментарии к статье

Что бы ни предпринимали самодеятельные конструкторы, а лучшей ходовой части дли снегокатов, чем многократно испытанная комбинация "лыжа плюс пневматик", пока еще не придумано. В этом мнении я утвердился после того, как построил и испытал последовательно три варианта снегокатов собственной конструкции. Первой вышла машина с двумя лыжами спереди и одним колесом (камерой от УАЗа) сзади. Она была по-своему хороша, поскольку могла легко въезжать в любую калитку, буксировать небольшие сани, а также следовать по колее, оставленной "Бураном".

Вторая машина имела сзади уже два колеса, жестко закрепленных на одной оси. Это придало ей повышенную устойчивость н способность возить за собой в санях грузы потяжелее.

И, наконец, третья машина: она на той же раме, что и предыдущая, но с большими колесами, что резко повышает ее проходимость.

Я не ставил перед собой цель иметь снегокаты-трансформеры. Однако последние две модификации можно в любой момент превратить одна в другую. Достаточно заменить спереди мост и поперечную рулевую тягу (при этом передние опоры с лыжами остаются), а сзади- колеса и ведомую звездочку. Да еще подтянуть цепь.

Вот об этой, третьей модификации хочу рассказать подробнее.

Снегокат

Снегокат

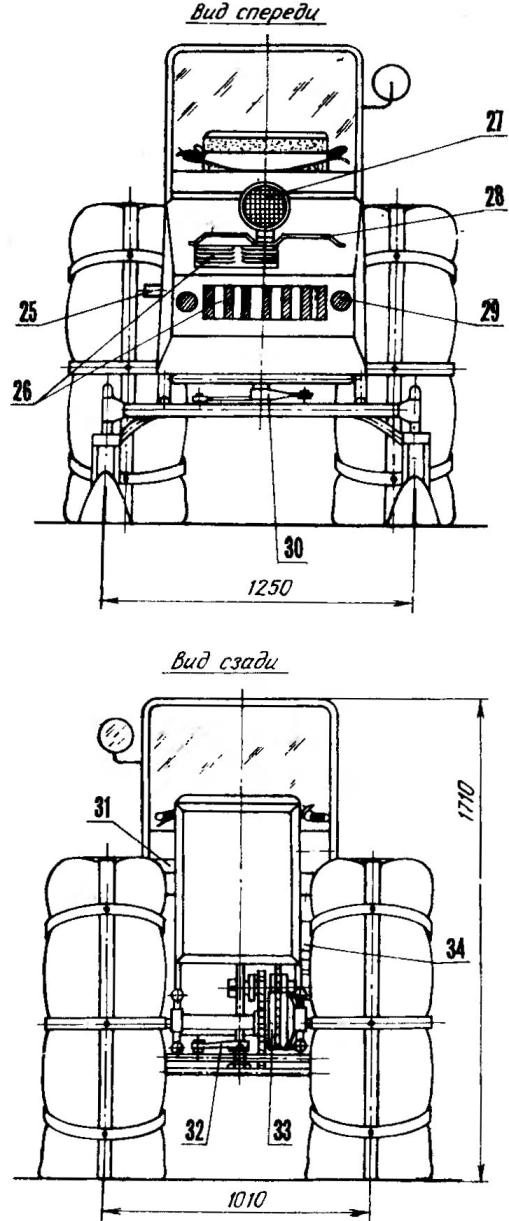

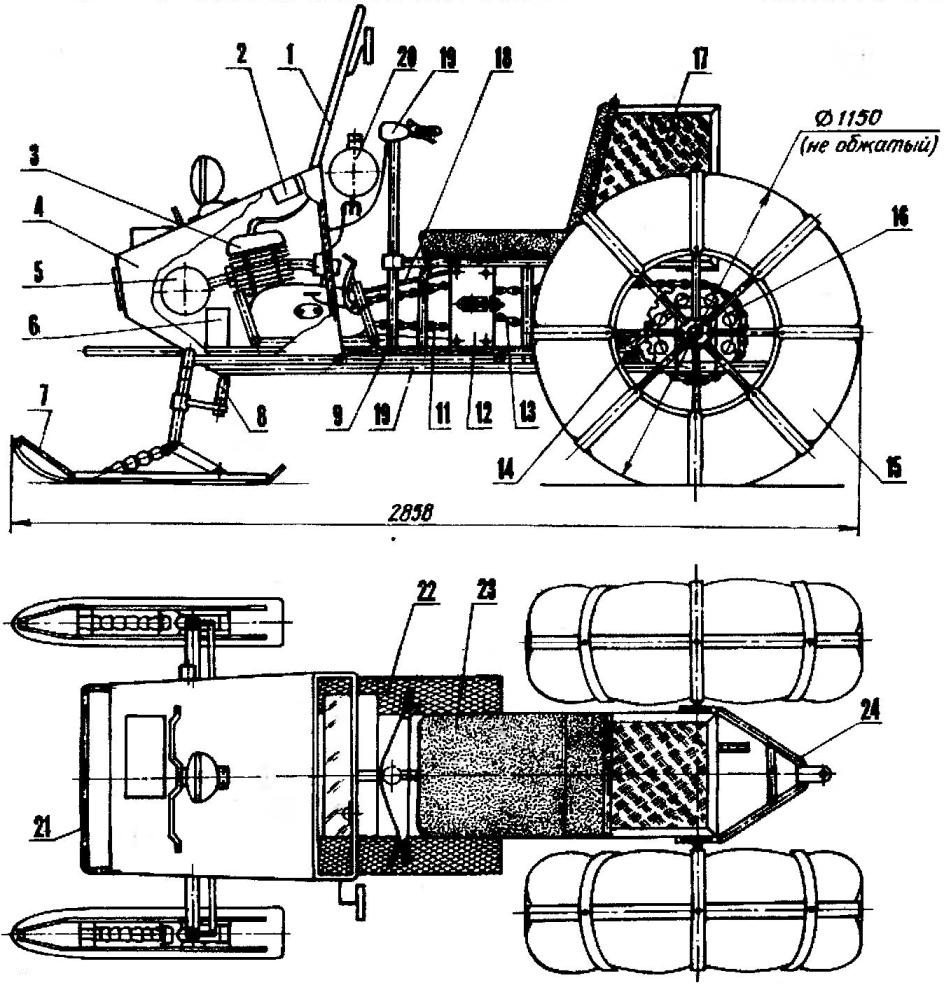

Общий вид и компоновка снегоката (нажмите для увеличения): 1 - рамка ветрового стекла; 2 - реле-регулятор; 3 - двигатель (от мотоцикла "Иж-Ю-5"); 4 - капот; 5 - глушитель; 6 - аккумулятор; 7 - опора передняя; 8 - тяга рулевая поперечная; 9 - вал рулевой; 10 - рама: 11 - цепь первой ступени передачи; 12- кронштейн промежуточного редуктора; 13 - цепь второй ступени передачи; 14 - натяжитель цепи; 15 - колесо; 16 - звездочка заднего моста; 17 - багажний; 18 - кожух цепи; 19 - руль; 20 - бак топливный; 21 - бампер; 22 - подножка; 23 - сиденье водителя; 24 - устройство прицепное; 25 - патрубок глушителя выхлопной; 26 - решетки вентиляционные; 27 - фара; 28 - ручка капота; 29 - катафот; 30- качалка управления; 31 - щиток приборный; 32 - сошка руля; 33 - барабан тормозной; 34 - кожух вентилятора.

Снегокат
Рама снегоката (рамка ветрового стекла условно не показана) (нажмите для увеличения): 1 - опора топливного бака и приборного щитка (уголок 20x20); 2 - дуга капота (труба 26x2,5); 3 - ушко крепления капота (полоса 30x3, 2 шт.); 4 - каркас капота (уголок 20x20); 5 - бампер (труба 32x2,8); 6 - поперечина передняя (труба 32x2,8); 7 - ось качалки управления (винт М8); 8 - косынка (лист s6, 2 шт.); 9 - втулка крепления переднего моста (сталь 20, 2 шт.); 10 - лонжерон верхний (труба 32x2,8, 2 шт.); 11 -лонжерон нижний (труба 32x2,8, 2 шт.); 12 - перемычка (труба 26x2,5, 20 шт., расположение произвольное); 13- моторама; 14, 20 - опоры пола (труба 32x2,8); 15 - корпус нижнего подшипника рулевого вала (сталь 20); 16 - ограничители пола (труба 32x2,8, 2 шт.); 17,19 - поперечины средняя и задняя (труба 32x2,8); 18 - вставка продольная (труба 32x2,8); 21 -кронштейн натяжителя цепи (лист s6, 2 шт.); 22 - планки крепления заднего моста (полоса 25x6, 4 шт.); 23 - опора багажника (труба 26x2,5, полоса 30x3, 2 шт.); 24 - каркас кресла водителя; 25 - отверстия для крепления рамки ветрового стекла (4 шт.).

Снегокат

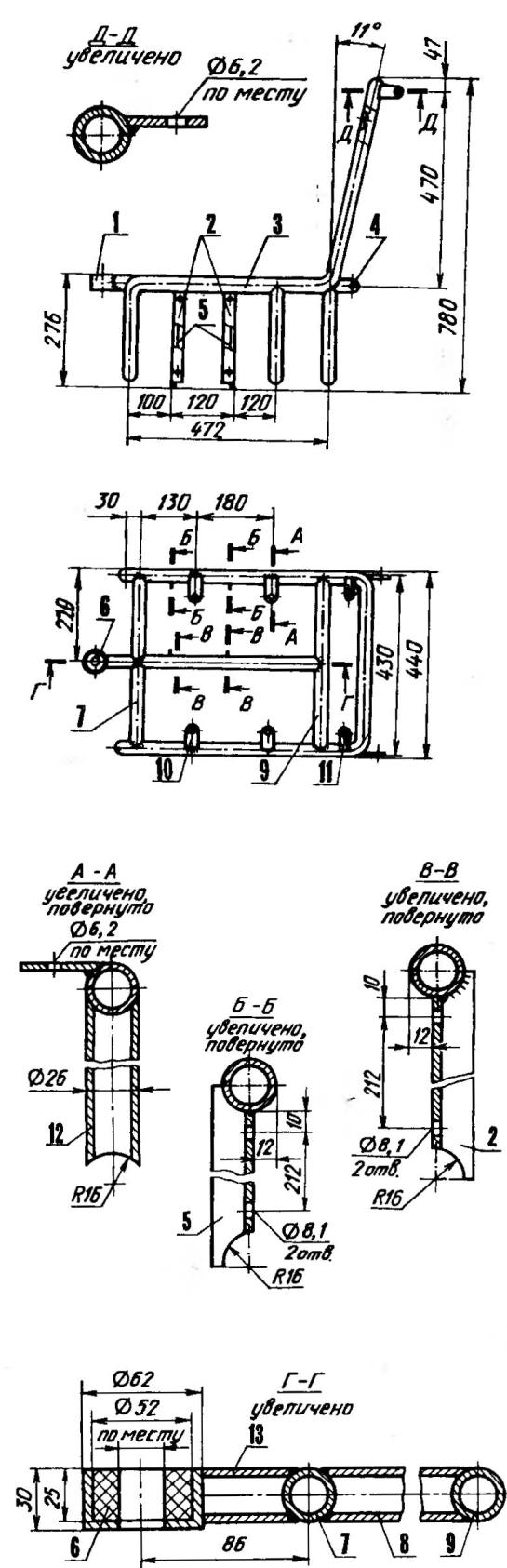

Каркас кресла водителя (нажмите для увеличения): 1 - корпус верхнего подшипника рулевого вала (сталь 20); 2,5 - кронштейны крепления промежуточного редуктора (уголок 20x20, по 2 шт.); 3 - дуга (труба 26x2,5); 4 - петля крепления багажника (полоса 30x3, 4 шт.); 6 - втулка подшипника (резина); 7, 9 - поперечины (труба 26x2,5); 8 - вставка (труба 26x2,5); 10 - петля крепления сиденья (полоса 30x3, 4 шт.); 11 - петля крепления спинки (полоса 30x3, 2 шт.); 12 - опора (труба 26x2,5, 4 шт.); 13 - кронштейн верхнего подшипника (труба 26x2,5)

Снегокат
Промежуточный редуктор (вид сверху) (нажмите для увеличения): 1 - гайки М8 (4 шт.); 2 - ухо натяжителя неподвижное (сталь 20, 2 шт.); 3,21 - уши натяжителя подвижные (сталь 20); 4 - болт М8 натяжителя (2 шт.); 5 - гайки М14; 6 - втулка распорная короткая (труба 20x15,2, L19); 7 - подшипник 202; 8 - корпус подшипника 202 (сталь 20); 9 - звездочка малая (г= 16); 10 - ступица малой звездочки (сталь 20); 11 - ступица большой звездочки (сталь 20); 12 - звездочка большая (г=42); 13 - подшипник 203; 14 - втулка распорная длинная (труба 23x17,2, L79); 15 - ось (сталь 20); 16 - рама снегохода; 17 - кронштейн крепления редуктора; 18 - каркас кресла; 19-болт М8 (8 шт.); 20 - опора редуктора (сталь 20, 2 шт.)

Снегокат
Моторная рама: 1 - державки (труба 32x2,8); 2, 5 - ушки крепления двигателя; 3 - перекладины (труба 32x2,8); 4 - траверса (труба 32x2,8)

Снегокат открытый, одноместный, с передними рулевыми лыжами и задними ведущими колесами. Двигатель и большая часть электрооборудования располагаются перед креслом водителя. За креслом следует довольно емкий багажник. Такую компоновку считаю выгодной. Во-первых, равномерно нагружаются мосты, а во-вторых, при езде теплый воздух из-под капота обогревает водителя.

У снегоката нет дифференциала. Это упрощает конструкцию, улучшает проходимость по снегу. Скорость по накатанному насту -до 50 км/ч. Машина способна тянуть за собой нарты с грузом до 200 кг.

Теперь остановлюсь на наиболее важных узлах и агрегатах.

Самый крупный неразъемный узел конструкции - рама. Она изготовлена по частям, которые здесь названы как рама снегоката, моторная рама и каркас кресла водителя. В такой последовательности и приведу их описание.

РАМА снегоката собрана из водопроводных труб. К ней приварен каркас капота из стальных уголков. Для удобства монтажа и демонтажа двигателя каркас может быть и съемным (у меня он именно такой). Сам капот двигателя, внешне похожий на "бу-рановский", выгнут из алюминиевого листа и крепится к каркасу в четырех местах винтами.

МОТОРНАЯ РАМА также изготовлена из водопроводных труб. Размеры, приведенные на рисунке и характеризующие взаимное расположение ушек, следует рассматривать как ориентировочные, поскольку неизбежна их корректировка в соответствии с размерами ответных узлов крепления конкретного двигателя.

К раме снегоката моторама присоединена электросваркой с усилением швов вертикальными косынками (на рисунках не показаны).

КАРКАС КРЕСЛА ВОДИТЕЛЯ несет аж тройную службу: спереди к нему прикреплен корпус верхнего подшипника рулевого вала, сверху - сиденье со спинкой, а снизу - промежуточный редуктор цепной передачи. Корпус подшипника приварен к продольной вставке каркаса; сиденье и спинка(основа у них деревянная) привинчены шурупами к соответствующим петлям на дуге; редуктор болтами притянут к четырем вертикальным кронштейнам-уголкам.

ДВИГАТЕЛЬ - мотоциклетный (от "Иж-Юпитер-5") с принудительным воздушным охлаждением. Вентилятор - самодельный, размещен на двигателе справа и приводится в действие резиновым пассиком от шкива на якоре генератора. Для установки этого шкива была просверлена съемная крышка генератора, а болт крепления якоря к маховику заменен более длинным.

Претерпела небольшие изменения и система запуска двигателя: кик-стартер при помощи паяльной лампы был согнут, чтобы при пуске имелся полный оборот коленвала.

Электрооборудование снегоката - мотоциклетное, с аккумулятором. Рассчитано на напряжение 12 В. Выпрямительный блок позаимствован у автомобильного генератора. Автомобильное же и реле-регулятор Р362Б.

ТРАНСМИССИЯ снегоката - цепная двухступенчатая. Цепь первой ступени (мотоциклетная) работает между двигателем и промежуточным редуктором, а цепь второй ступени - между редуктором и задним мостом.

ПРОМЕЖУТОЧНЫЙ РЕДУКТОР, как уже было сказано, находится под сиденьем водителя и представляет собой несложную конструкцию, состоящую из вала и блока мотоциклетных звездочек. Большая звездочка (z=42) взята от заднего колеса мотоцикла. У нее отрезана "родная" ступица и приварена новая, в которую справа посажен закрытый подшипник 203, а слева - ступица с маленькой звездочкой (z=16) и подшипником 202.

Вал промежуточного редуктора находится в прорезях опор и перемещается в них с помощью двух натяжителей. Точное положение блока на валу относительно выходной звездочки двигателя задается распорными втулками. Если это положение надо изменить, то одну из втулок необходимо укоротить, а к другой добавить одну-две шайбы.

Цепь второй ступени передачи приводится в рабочее состояние с помощью другого натяжителя, расположенного перед задним мостом. Натяжитель представляет собой звездочку (z=42) на ступице с двумя подшипниками 203, которая вращается на оси с распорными втулками. Ось же находится в прорезях кронштейнов, приваренных к раме.

ЗАДНИЙ МОСТ выполнен со сплошным ведущим валом. Это упростило конструкцию, улучшило проходимость и мало сказалось на маневренности снегоката - даже с цепкими бандажами поворот осуществляется нормально. Вал вращается в двух подшипниках 207. Их корпуса, имеющие сальники из кожи, приварены к щекам - пластинам из листовой стали толщиной 6 мм, в которых имеются отверстия для крепления к раме снегоката. К правому корпусу четырьмя винтами М6 привинчен диск с тормозными колодками. Диск вырезан из кожуха ведомой звездочки мотоцикла "Иж". Тормозной барабан также мотоциклетный, только проточен в токарном станке снаружи (до диаметра 240 и ширины 50 мм) и изнутри (под другую ступицу).

Звездочка привода задних колес (г=60) изготовлена в токарном станке из круга диаметром 350 и толщиной 10 мм. Для этого круг был обточен с обеих сторон до толщины 6 мм и помечен рисками, соответствующими диаметрам делительной окружности и окружности выступов. (Расчет здесь не приводится, поскольку выполнен по известным формулам.) С учетом шага цепи были накернены центры и просверлены 60 отверстий. Сверло соответствовало диаметру ролика цепи. Полученные зубья доработаны ножовочным полотном и напильником.

Звездочка прикреплена к своей ступице восемью болтами М10х1. Ступица на валу, как и тормозной барабан, посажена на шпонку. Кроме того, на вал надеты еще три распорные втулки.

Спицы и ободы дисков колес сварены из стальных труб. Конструкция дисков вполне понятна из рисунка, поэтому не стану задерживаться на ней. Остановлюсь лишь на том, чего на рисунке нет. К каждому ободу снаружи приварено по восемь болтов М8 для крепления поперечных бандажей - отрезков транспортерной ленты толщиной 10 мм, притягивающих пневматики к обо-дам. Еще имеются продольные бандажи из пожарного шланга. Продольные и поперечные бандажи соединены в точках своего пересечения специальными болтами. Концы болтов с гайками обращены наружу и служат грунто-или, что вернее, снегозацепами колес.

РУЛЕВОЕ УПРАВЛЕНИЕ. Рулевой вал - это вертикальная стальная труба диаметром 32 мм, поворачивающаяся в двух подшипниках скольжения с резиновыми втулками. На верхний конец вала надет руль от мотороллера "Электрон" (с сектором "газа" от снегохода "Буран"), а к нижнему приварена рулевая сошка, сделанная из шатуна велосипедной педали. К сошке прикреплена продольная рулевая тяга, идущая к качалке на раме снегоката. В свою очередь, качалка поводком соединена с поперечной рулевой тягой переднего моста. Поводок и все тяги здесь - с наконечниками, имеющими две степени свободы.

Снегокат
Натяжитель цепи (вид сзади) (нажмите для увеличения): 1 - лонжероны рамы; 2 - кронштейн натяжителя; 3 - ухо подвижное (сталь 20, 2 шт.); 4 - болт М8 (2 шт.); 5 - ось (сталь 20); 6 - гайки М16 (4 шт.); 7 - втулка распорная длинная (труба 23x2,8, L246); 8 - подшипники 203; 9 - ступица (сталь 20); 10 - звездочка (z=42); 11 - втулка распорная короткая (труба 23x2,8, L128).

Снегокат

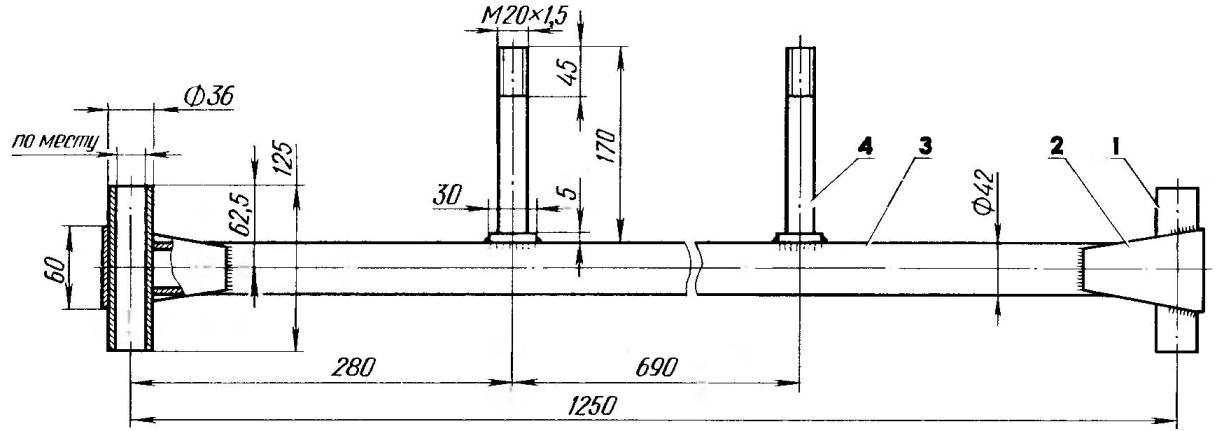

Передний мост (нажмите для увеличения): 1 - гильза (сталь 20, 2 шт.); 2 - бандаж (полоса 60x3, L220, 2 шт.); 3 - балка (труба 42x5); 4 - винт крепления (2 шт.).

ПЕРЕДНИЙ МОСТ - легкосъемный, представляет собой трубу диаметром 42 мм с приваренными в верхней части винтами для крепления к раме снегоката. К торцам трубы приварены вертикальные гильзы, усиленные бандажами - полосками листовой стали толщиной 3 мм.

В гильзы вставлены позаимствованные у велосипедов вместе с подшипниками передние вилки. Сзади к ним приварены рулевые сошки (из шатунов велосипедных педалей), а снизу - втулки шарниров с присоединенными к ним самодельными звеньями и амортизаторами от мотоцикла "Восход-2М".

ЛЫЖИ снегоката состоят из стальных рамок и капроновых оснований, соединенных заклепками и трубками на носу (для прочности). Основания получены из капроновой трубы с толщиной стенки 10 мм следующим образом: сначала я вырезал из трубы обыкновенной пилой по дереву заготовки. Чтобы выпрямить их, нагрел по всей длине паяльной лампой, уложил между двух толстых досок и придавил грузом. Когда заготовки остыли, я снова нагрел их носики, согнул как надо и остудил водой. Лыжи с таким основанием имеют очень хорошее скольжение.

На рисунке видно, что лыжи имеют подрезы. Каждый из них состоит из двух прутков диаметром 6 мм, привинченных к лыжам снизу.

Снегокат
Схема рулевого управления:  1 - вилка правой опоры (вилка левой условно не показана); 2 - сошка вилки; 3 - тяга рулевая поперечная; 4 - шкворень тяги; 5 - поводок; 6 - шкворень рамы; 7 - качалка; 8 - тяга рулевая продольная; 9 - сошка руля; 10,12 - подшипники рулевого вала; 11 -вал рулевой; 13-руль (от мотороллера "Электрон").

Снегокат
Задний мост (нажмите для увеличения): 1 -гайка М24х1,5 (2 шт.); 2 - шпонка цилиндрическая (Ст6, пруток Ø6, L50, 2 шт.); 3 - ступица левого колеса; 4 - вал (сталь 20); 5 - втулки распорные боковые (труба 45x4,5, L94); 6 - сальник (кожа, 3 шт.); 7, 18 - корпуса подшипников (сталь 20); 8 - подшипники 207; 9 - втулка распорная центральная (труба 43x3,5, L285); 10 - винт М10 (8 шт.); 11 - звездочка (Ст5, z=60); 12 - ступица звездочки (сталь 20); 13 - шпонка призматическая (Ст6, 10x8x85); 14 - барабан тормозной (от мотоцикла "Иж-Ю-5", обточенный); 15 - ступица барабана (сталь 20); 16 - диск тормозной (от кожуха ведомой звездочки мотоцикла "Иж-Ю-5");' 17 - винт М6 (4 шт.); 19 - ступица правого колеса; 20 - щеки крепления (сталь 20); 21 - втулка дистанционная (труба 43x3,5, L36).

Снегокат

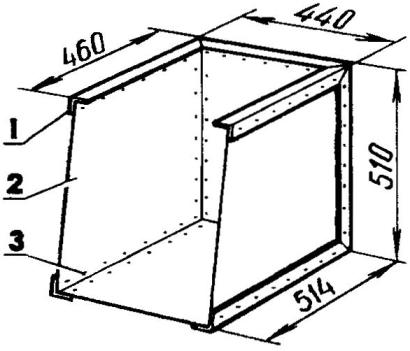

Багажник: 1 - каркас (дюралюминий, уголок 30x30x3); 2 - панель корпуса (дюралюминий, лист s2); 3 - заклепка (дюралюминий, Ø3).

Снегокат
Диск колеса: 1,2 - ободы (труба 20x2); 3 - спица наклонная (труба 20x2, 4 шт.); 4 - спица прямая (труба 20x2, 8 шт.); 5 - ложемент (труба 20x2, 8 шт.); 6,7 - щеки (лист s6); 8 - ступица (сталь 20)

Снегокат
Передняя опора (нажмите для увеличения): 1 - основание лыжи (капрон); 2 - перемычка (уголок 20x20x3); 3 - усилитель (труба 15х 1, 2 шт.); 4 - рамка (уголок 20x20x3); 5 -амортизатор (от мотоцикла "Восход-2М"); 6 - стержень вилки (передняя вилка велосипеда, обрезанная); 7 - сошка внлки (шатун педали велосипеда, обрезанный); 8 - ножки звена (квадрат 24); 9 -кронштейн передний (сталь 20); 10 - болт М12 (4 шт.); 11 -заклепка (23 шт.); 12 - ушки крепления амортизатора (сталь 20); 13 - ножка вилки; 14 - втулка шарнира (сталь 20); 15 - шайбы (латунь, 4 шт.); 16 - обойма звена (полоса 24x4); 17-гайка Мб крепления подреза (4 шт.); 18 - надставки рамки (лист sЗ); 19 - обойма лыжи (полоса 50x3); 20 - втулка звена (сталь 20); 21 -подрез (пруток Ø6, 2 шт.).

Снегокат
Поперечная рулевая тяга: 1 - вилка регулируемая (сталь 20); 2 - тяга (пруток Ø23); 3 - шкворень (пруток Ø10); 4 - вилка нерегулируемая (сталь 20).

Снегокат
Глушитель

ГЛУШИТЕЛЬ сварен из стального листа толщиной 1,5 мм. Внутрь его вставлена сетчатая перегородка для уменьшения шума выхлопа.

ТОРМОЗНОЙ МЕХАНИЗМ - ножной, с приводом на колеса. Педаль (она под правой ногой водителя) позаимствована у мотороллера "Электрон". От нее к тормозным колодкам заднего моста идет двухплечевая тяга из прутка диаметром 7 мм.

Разумеется, конструкция моего сне-гоката далека от идеала. И я продолжаю совершенствовать ее. Планирую в скором времени вместо промежуточной передачи установить реверс-редуктор, увеличить ширину лыж. И еще хочу поездить на этой машине летом, хотя она и без дифференциала. Конечно, лыжи заменю на передние колеса, а с задних сниму грунтозацепы - для лучшей маневренности.

Автор: А.Клименко
