www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2017

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

Личный транспорт: наземный, водный, воздушный

Бесплатная библиотека / Статьи / Личный транспорт: наземный, водный, воздушный

Вездеход-пневмоход

Энциклопедия радиоэлектроники и электротехники / Личный транспорт: наземный, водный, воздушный

Комментарии к статье Комментарии к статье

В таежных краях нелегко обходиться без транспортного средства повышенной проходимости. Поэтому вездеходы у нас всегда в почете. Я, например, езжу на своем и летом, и зимой. И выручает он не только меня. Однажды поехал я на зимнюю рыбалку. Обрывистый берег высотой около двух метров со стороны реки занесло снегом, образовался как бы спуск. Моя машина свободно съехала в этом месте на лед, где глубина снега была более полуметра, и двинулся дальше.

После рыбалки я возвращался по своему следу. Доехав до обрыва, увидел основательно застрявшую там "Ниву". Водитель и пассажир откапывали ее, пытаясь высвободить из снежного плена. Выяснилось: водитель, увидев широкую колею, подумал, что оставила ее большая и тяжелая машина, и двинулся по следу... Мой вездеход продавил снег на глубину всего 10 см. "Нива" же сразу провалилась по днище.

Пришлось и мне, и моему вездеходу помогать ее вытаскивать.

Вездеход представляет собой конструкцию с "ломающейся" рамой. На передней части рамы, условно названной моторной, размещены силовая установка и кабина управления.

В силовую установку входят двигатель мощностью 26 л.с. и рабочим объемом 746 см3 от мотоцикла К-750, механизм сцепления и стартер - от ЗАЗ-965А, генератор и коробка передач - от ВАЗ-2101.

Двигатель немного доработан. Во-первых, оборудован системой принудительного воздушного охлаждения - на коленвал спереди надет удлинитель с двухручьевым шкивом. От него ремнями вращение передается двум крыльчаткам вентилятора, обдувающим каждый цилиндр двигателя, а также генератору.

Во-вторых, снабжен топливным насосом от ЗАЗ-965А, который расположен на крышке привода масляного насоса и присоединен к его валу. Топливо подается из бака емкостью 30 л, подвешенного под кузовной рамой за задним мостом.

В-третьих, установлены карбюратор К-127 и воздушный фильтр ЗАЗ-965А.

И, наконец, в-четвертых, зубчатый венец посажен на маховик через переходник, а ступица диска сцепления заменена на "жигулевскую".

Технические данные вездехода:

  • Длина, мм.......................................................................................4180
  • Ширина, мм.....................................................................................1820
  • Высота, мм.......................................................................................1820
  • База, мм ...........................................................................................2255
  • Дорожный просвет, мм.....................................................................400
  • Сухая масса, кг....................................................................................610
  • Грузоподъемность, кг...........................................................................450
  • Максимальная скорость с водителем и пассажиром, км/ч.................45
  • Расход топлива, л на 100 км................................................................ 18
  • Тормоза: рабочий ..............................гидравлический, с приводом на все колеса
  • стояночный....................................................механический, ленточный

Вездеход-пневмоход
Общий вид вездехода (нажмите для увеличения)

Вездеход-пневмоход
Компоновка вездехода (нажмите для увеличения): 1 - кабина (откидная часть); 2 - колесо рулевое (от автомобиля ЗАЗ-965А, рулевая колонка - от ВАЗ-2101); 3 - коробка передач (от ВАЗ-2101); 4 - аккумулятор; 5 - стартер (от ЗАЗ-965А); 6 - фильтр воздушный (от ЗАЗ-968, условно не показан) и карбюратор (от ЗАЗ-965А); 7 - бензонасос (от ЗАЗ-965А); 8 - капот двигателя; 9 - фара (2 шт.); 10 - двигатель (от мотоцикла К-750); 11 - крыльчатка вентилятора (2 шт.); 12 - подфарники (2 шт.); 13 - передача ременная (2 шт.); 14 - рама моторная; 15 - кронштейн переднего бампера (2 шт.); 16 - генератор (от ВАЗ-2101); 17 - механизм рулевой (от ВАЗ-2101); 18 - кронштейны и серьги рессор; 19 - рессоры (от "Москвича-412"); 20 - механизм сцепления (от ЗАЗ-965А); 21 - мосты (задние мосты от автомобилей "Москвич-412"); 22,23,28 - валы карданные; 24 - коробка раздаточная; 25 - узел шарнирный; 26 - привод ручного тормоза; 27 - каркас нижней части кабины; 29 - бак топливный (емкостью 30 л); 30 - рама кузовная; 31-проушина буксирная; 32 - блок задних фонарей (2 шт.); 33 - рамка блока фонарей (2 шт.); 34 - каркас кузова; 35 - кузов; 36 - амортизатор (задний от "Москвича-412", 4 шт.); 37 - палец крепления амортизатора (4 шт.).

Вездеход-пневмоход

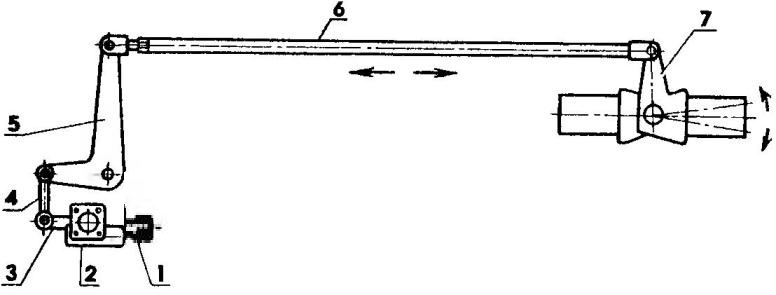

Схема управления вездеходом: 1 - вал червяка рулевого механизма; 2 - механизм рулевой; 3 - сошка рулевая: 4 - тяга промежуточная; 5 - качалка; 6 - тяга регулируемая; 7 - рычаг задней вилки шарнирного узла

Вездеход-пневмоход

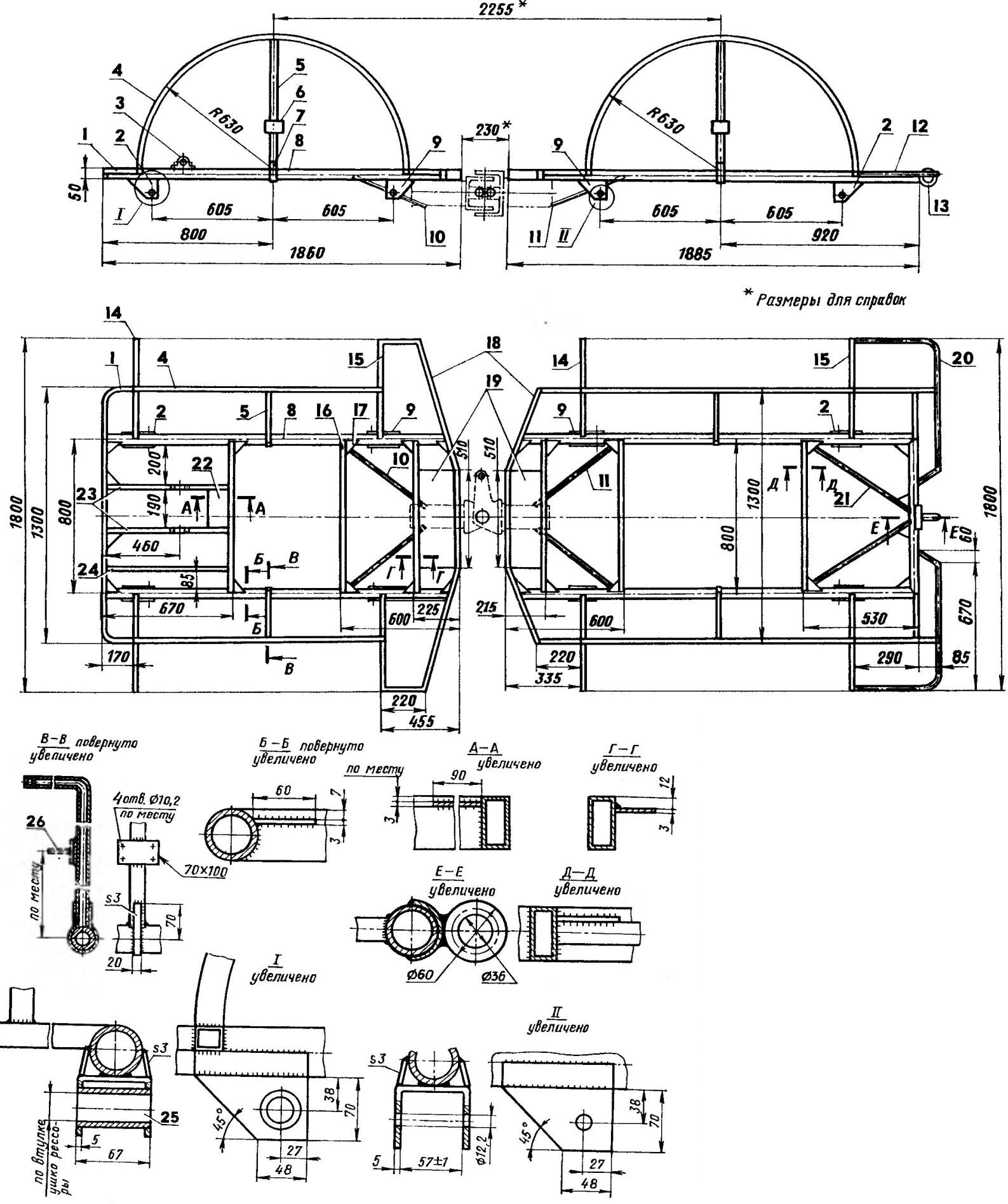

Моторная и кузовная рамы (нажмите для увеличения): 1 - обводы угловые (уголок 15x15x2); 2 - кронштейны рессор (под серьгу); 3 - кронштейн крепления двигателя (2 шт.); 4 - дуги крыла (труба 25x25,4 шт.); 5 - стойки крыла (труба 25x25,4 шт.); 6 - кронштейн крепления пальца амортизатора (сталь, лист s3, 4 шт.); 7 - бандаж (сталь, полоса 20x3, 4 шт.); 8 - лонжероны (труба 50x2,5, 4 шт.); 9 - кронштейны рессор (под палец); 10,11 - подкосы шарнирного узла (труба 22x3); 12,20 - половины заднего бампера (труба 22x3); 13 - проушина буксирная (сталь, пруток Ø12); 14,15 - опоры крыла (труба 25x25,8 шт.); 16 - поперечина (труба 50x25,6 шт.); 17 - косынка (сталь, лист s3, 24 шт.); 18 - законцовки (труба 50x25); 19 - проставки (сталь, лист sЗ); 21 -подкос буксирной проушины (труба 22x3,2 шт.); 22 - полка (сталь, лист sЗ); 23 - балки двигателя, опорные (труба 50x25); 24 - раскос (труба 50x25); 25 - гнездо под резиновые втулки ушек рессор (4 шт.); 26 - палец амортизатора М12х1,25.

Силовая установка укрыта капотом из оцинкованного стального листа толщиной 0,7 мм. Доступ охлаждающего воздуха - спереди через решетчатую облицовку. Каркас капота объединен с каркасом низа кабины и изготовлен из труб сечением 25x25 мм и уголка 25x25.

Верх кабины, рассчитанной на двух человек, для посадки водителя и пассажира откидывается на капот и удерживается в таком положении двумя амортизаторами от "третьей" двери "Нивы".

Кабина оборудована зеркалами заднего вида, "дворниками" (на фотографии их еще нет), самодельной приборной панелью и утеплена - теплый воздух поступает от глушителя. Обшивка ее тоже из оцинкованной стали. Переднее стекло - от мотоколяски СЗА, правое - "запорожское", левое со сдвижной форточкой и заднее - самодельные (из оргстекла).

На заднюю часть рамы, условно названную кузовной, установлен, естественно, кузов с входом через заднюю дверь. В конструкции его стен применены такие же трубы сечением 25x25 мм, оцинкованная сталь и оргстекло; верх сделан из крыши старого ВАЗ-2102, а дно - из пропитанной лаком фанеры толщиной 12 мм.

В кузове можно перевозить пассажиров или груз массой до 300 кг.

Обе части рамы вездехода изго-товлены и сварены из водогазопро-водных труб диаметром 50x2,5 и 22x3 мм, а также труб сечением 50x25 и 25x25 мм. Конструкция этих частей в упрощенном виде показана на рисунке и в особых пояснениях не нуждается.

Ходовая часть вездехода - от двух "Москвичей-412": мосты (задние) с переваренными посадочными местами рессор (расстояние между ними уменьшено), сами рессоры с деталями крепления, серьгами и накладками стремянок, задние гидравлические амортизаторы. Благодаря подобной комбинации ход машины получился настолько мягким, что максимальную амплитуду колебаний подвески пришлось ограничить ременными петлями, надетыми на стойки крыльев и мосты.

Вездеход-пневмоход

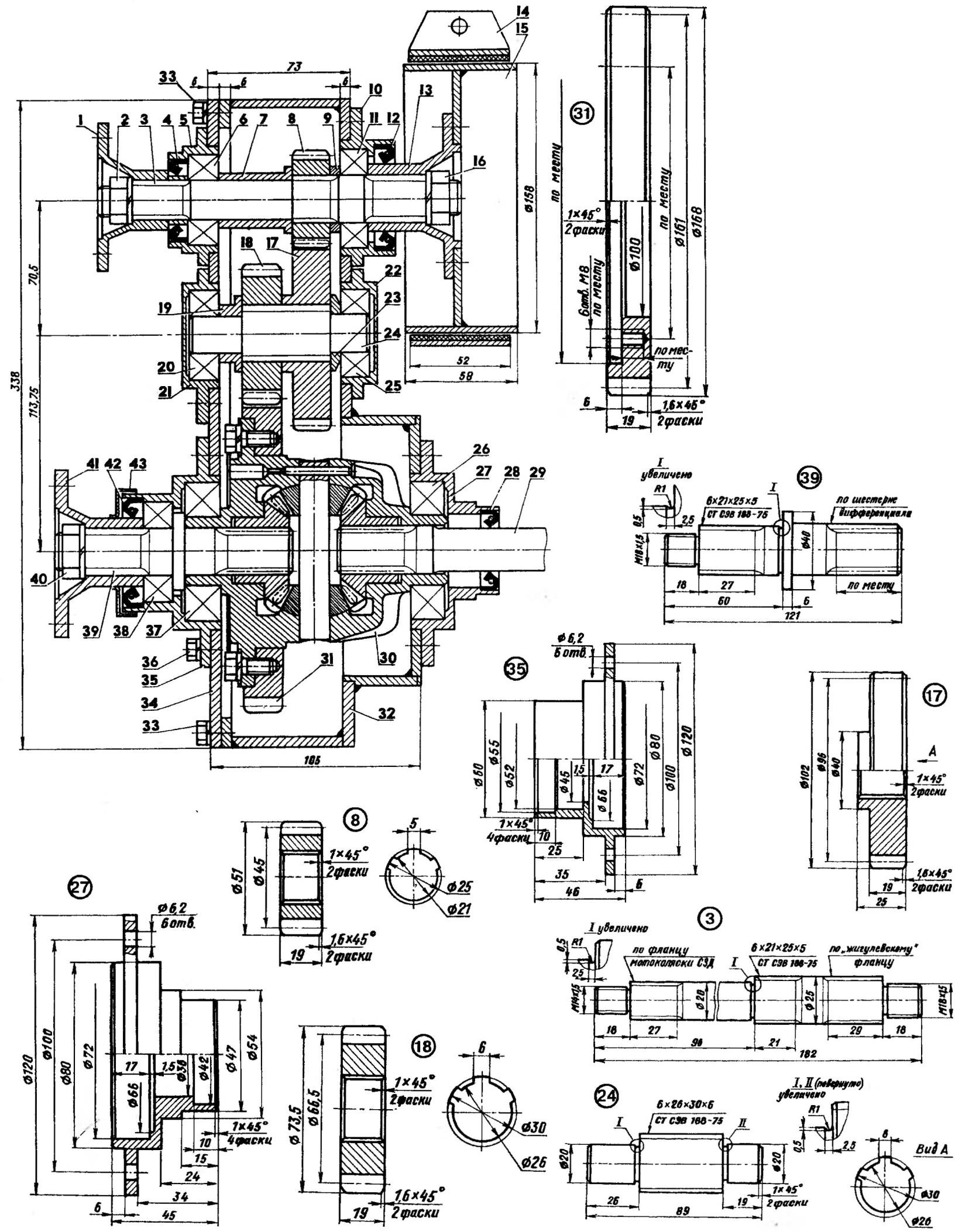

Раздаточная коробка (нажмите для увеличения): 1,13,41 - фланцы; 2 - гайка М14х1,5; 3 - вал первичный; 4,28- манжеты 42x25x10; 5,10,21,22,27,35 - корпуса подшипников; 6,20,25 - подшипники 204; 7,9,19,23 - втулки распорные; 8 - шестерня первичного вала (z = 15, m = 3); 11,38 - подшипники 205; 12,42 - манжеты 55x36x10; 14 - привод ручного тормоза; 15 - барабан ручного тормоза; 16,40 - гайки М18х1,5; 17,18 - шестерни промежуточного вала (г = 32, т = 3 и z = 19, m = 3,5); 24 - вал промежуточный; 26,37 - подшипники 207; 29 - вал передаточный; 30 - дифференциал; 31 - колесо зубчатое (z = 46, m = 3,5); 32 - корпус раздаточной коробки; 33 - болты М8 крепления крышки корпуса (по периметру крышки, шаг 45 мм); 34 - крышка корпуса; 36 - болт М6 крепления корпуса подшипника (всего 34 шт.); 39 - вал привода переднего моста; 43 - пыльник.

Вездеход-пневмоход

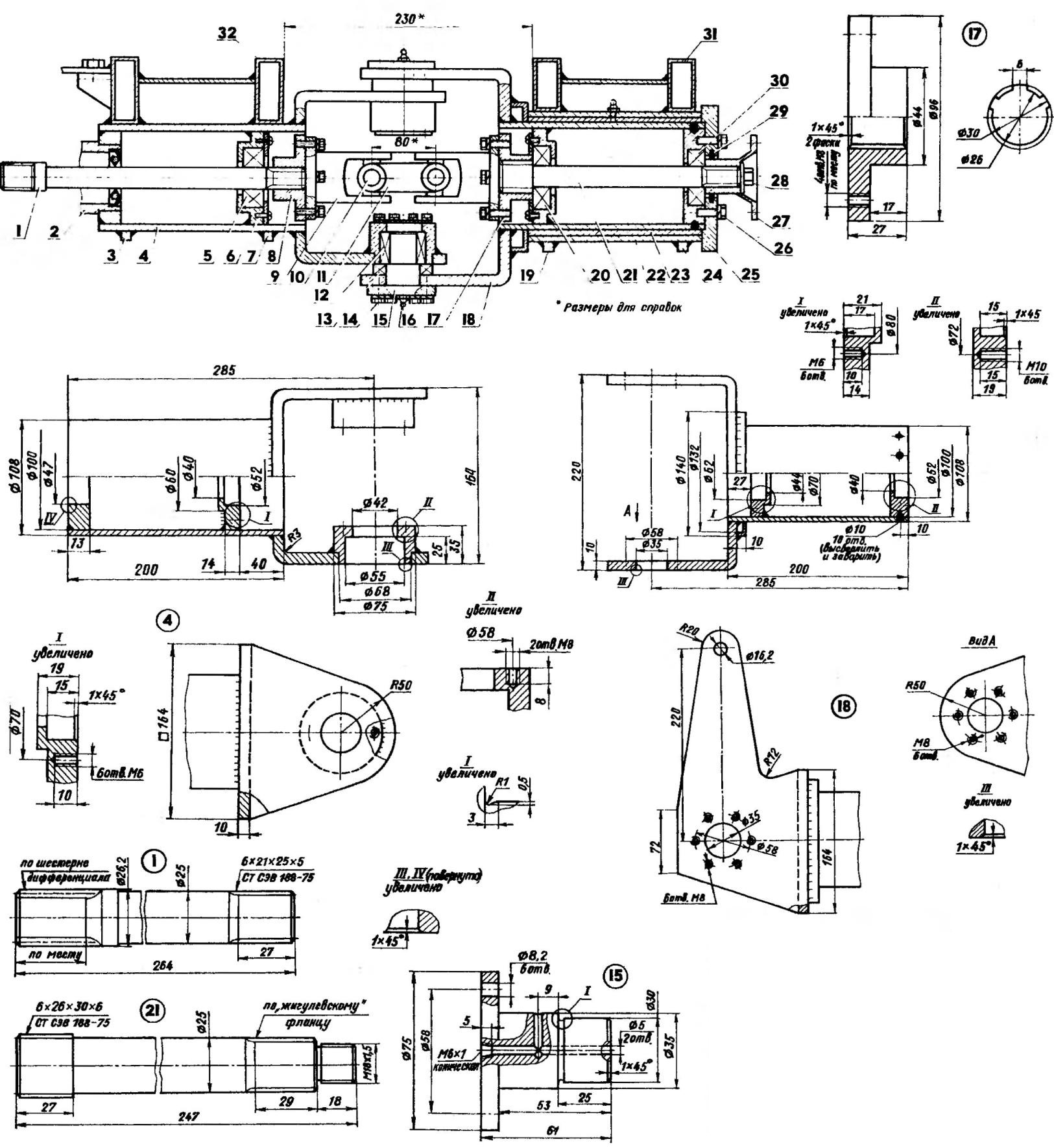

Шарнирный узел (нажмите для увеличения): 1 - вал передаточный; 2 - коробка раздаточная; 3,7 - косынки крепления передней вилки к моторной раме; 4 - вилка передняя; 5,30 - подшипники 205; 6 - винт М6 (12 шт.); 8 - фланец шарнира, передний; 9 - вилка карданного шарнира (2 шт.); 10 - крестовина (2 шт.); 11 - серьга соединительная (2 шт.); 12 - подшипник игольчатый 4074106 (2 шт.); 13 - подшипник упорный 8207; 14 - винт М8 (под ключ, 24 шт.); 15 - цапфа шарнира (2 шт.); 16 - масленка (3 шт.); 17 - фланец шарнира, задний; 18 - вилка задняя; 19,24 - косынки крепления обоймы к кузовной раме; 20 - подшипник 305; 21 - вал привода заднего моста; 22 - обойма; 23 - подшипник скольжения (чугун, труба 120x6); 25 - крышка торцевая; 26 - винт М8 (6 шт.); 27 - фланец выходной; 28 - гайка М18х1,5; 29 - кольцо сальниковое 48x35x5,0; 31 - рама кузовная; 32 - рама моторная.

Вездеход-пневмоход
Колесо (нажмите для увеличения): 1 - диск (от ВАЗ-2101, обрезанный); 2 - спица (сталь, полоса 50x5, 8 шт.); 3 - обод (труба 22x3, 2 шт.); 4 - бандаж (ремень 50x5, 16 шт.); 5 - протектор (транспортерная лента 270x5); 6 - камера внешняя (1065x457x420); 7 - гайка М8 (64 шт.); 8 - петля (пруток Ø8, 32 шт.); 9 - ложемент (труба 22x3, 8 шт.); 10 - болт М8 (64 шт.); 11 -шайба (64 шт.); 12 - камера внутренняя (1120x450x380); 13 - переходник (сталь, лист s5).

Управляется вездеход как обычный автомобиль. "Баранка" рулевого колеса у него от "Запорожца", колонка и рулевой механизм - от "Жигулей". Разница только в том, что импульс от рулевого механизма передается не передним колесам, а через дополнительные элементы (качалку и регулируемую тягу) - шарнирному узлу, "ломающему" раму. Не сказал бы, что при этом требуются повышенные усилия водителя. Тем не менее, на долгом пути руки устают. Чтобы снизить нагрузку на них, собираюсь со временем ввести в систему управления силовой гидроцилиндр с золотниковым устройством.

Освещение и сигнализация на вездеходе также автомобильные. Имеются фары, подфарники, габаритные огни, "поворотники" и катафоты.

Тормоз с приводом от педали на все колеса - гидравлический. Ручной стояночный тормоз - механический, воздействующий на барабан, присоединенный к фланцу первичного вала "раздатки".

Раздаточная коробка (РК) самодельная и довольно оригинальная, поскольку в конструкцию ее включен дифференциал (от "Москвича-412"). Корпус этой коробки имеет простую форму (параллелепипеда), поэтому чертеж его здесь не приводится. Все валы РК выточены из полуосей старых грузовых автомобилей, шестерни же и зубчатое колесо нарезаны из заготовок стали 40Х. И те и другие закалены до НRС 46-50.

К моторной раме "раздатка" прикреплена четырьмя болтами М10. С коробкой передач (КПП) она соединена карданным валом (позже сюда я ввел резиновую муфту). К первичному валу, как было сказано, прикреплен барабан ручного тормоза. Добавлю только, что изготовлен барабан из водопроводной трубы диаметром 6 дюймов.

Раздаточная коробка (РК) с передним мостом вездехода, а шарнирный узел (ШУ) с задним связаны карданными валами, собранными из одноименных валов различных легковых автомобилей. Между собой РК и ШУ соединены передаточным валом - доработанной полуосью автомобиля ЗИЛ.

Шарнирный узел тоже самодельный. Состоит из вилок - передней и задней, сваренных из деталей различной конфигурации. Непосредственно вилки можно изготовить и из уголков подходящих размеров, как это было у меня в первом варианте узла. Конструкция ШУ изображена, думается мне, довольно подробно, останавливаться на ней не стану. Скажу лишь, что подшипник скольжения шарнира лучше всего сделать из чугунной гильзы цилиндра двигателя грузового автомобиля. Смазывается он "ЦИАТИМом-201" через масленку шприцем. В остальные подшипники смазка набивается один раз в три года.

Вилки карданных шарниров и крестовины для ШУ взяты от "Москвича-402", шлицевые соединения - от автомобиля КамАЗ.

К моторной и кузовной рамам половины узла приварены с использованием четырех поперечных трапециевидных косынок из стального листа толщиной 3 мм, надетых по две на цилиндрические части половин. Кроме того, для более равномерной передачи нагрузок на рамы крепление ШУ усилено четырьмя подкосами из трубы 22x3.

Колеса вездехода имеют диаметр 1060 мм. Диск каждого колеса вырезан из "жигулевского", и к нему на восьми коротких спицах из стальной полосы 50x5 приварен обод из трубы 22x3 мм.

Середина диска вырезана, и в полученное окно вварен переходник - шайба из стального листа толщиной 5 мм с одним центральным и пятью радиальными отверстиями для шпилек крепления колеса. Кстати, штатные шпильки М12 здесь заменены на М14.

В качестве пневматиков использованы камеры, вставленные одна в другую; внутренняя - размером 1120x450x380 (от шасси самолета) и наружная - размером 1065x457x420 мм (от автомобиля ГАЗ-66 или тракторной тележки). На каждый пневма-тик надет протектор - кольцо из транспортерной ленты шириной 270 и толщиной 5 мм, притянутой к петлям обода ремнями.

Колеса такой конструкции позволяют вездеходу легко передвигаться практически по любой пашне, грязи или болоту. Даже в снегу глубиной до 70 см он не застревает. И не буксует на голом льду, хотя блокировки колес нет, благодаря шипам из болтов, соединяющих протектор с ремнями. В принципе, вездеход мог бы и плавать, если передние колеса удвоить.

Самый же существенный недостаток моей машины в том, что у нее повышенный расход топлива. Однако его можно устранить, если немного увеличить мощность двигателя.

Автор: Б.Рыжов
