www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!
Поиск по сайту

+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по схемам СССР
+ Поиск по Библиотеке

Бесплатная техническая библиотека Бесплатная техническая библиотека:
Все статьи А-Я
Энциклопедия радиоэлектроники и электротехники
Новости науки и техники
Журналы, книги, сборники
Архив статей и поиск
Схемы, сервис-мануалы
Электронные справочники
Инструкции по эксплуатации
Голосования
Ваши истории из жизни
На досуге
Отзывы о сайте

Бесплатная техническая библиотека Энциклопедия радиоэлектроники и электротехники бесплатно:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

Бесплатная техническая библиотека Статьи бесплатно:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

Бесплатная техническая библиотека Журналы бесплатно:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

Бесплатная техническая библиотека Книги серийные бесплатно:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

Бесплатная техническая библиотека Книги по радиотехнике и электронике бесплатно:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

Бесплатная техническая библиотека Книги по ремонту бесплатно:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

Бесплатная техническая библиотека Книги по измерениям бесплатно:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

Бесплатная техническая библиотека Книги по связи бесплатно:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

Бесплатная техническая библиотека Книги по электрике бесплатно:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

Бесплатная техническая библиотека Сборники бесплатно:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

Бесплатная техническая библиотека Справочники бесплатно:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

Бесплатная техническая библиотека Схемы и сервис-мануалы бесплатно:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

Бесплатная техническая библиотека Бесплатный архив статей
(150000 статей в Архиве)

Бесплатная техническая библиотека Алфавитный указатель статей:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

Бесплатная техническая библиотека Справочник бесплатно

Бесплатная техническая библиотека Параметры радиодеталей бесплатно

Бесплатная техническая библиотека Даташиты бесплатно

Бесплатная техническая библиотека Прошивки бесплатно

Бесплатная техническая библиотека Русские инструкции бесплатно

Бесплатная техническая библиотека Форумы


Стол заказов Стол заказов:

Схемы под заказ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы Бонусы:

На досуге:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

Истории из жизни

Ссылки

Карта сайта

Поделитесь этой страницей!

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2019

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Электрик. Электричество и энергетика

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники

ЛИЧНЫЙ ТРАНСПОРТ: НАЗЕМНЫЙ, ВОДНЫЙ, ВОЗДУШНЫЙ
Бесплатная библиотека / Статьи / Личный транспорт: наземный, водный, воздушный

Полугусеничный снегоход ГМВ-2

Энциклопедия радиоэлектроники и электротехники / Личный транспорт: наземный, водный, воздушный

Комментарии к статье Комментарии к статье



Постройка любого самодельного аппарата - будь то автомобиль, снегоход или даже самолет всегда начинается с мечты. Мечты человека способного и целеустремленного. Несмотря на популярное мнение, что самоделки строятся от безденежья, реальным мотивом служит творческое зерно и желание самовыражения. Кроме того, деятельных людей раздражает то, как в нашей стране бесхозяйственно выкидывают и уничтожают еще пригодные для дальнейшего использования машины и оборудование. Почему бы не дать им вторую жизнь?

Так было и на этот раз. Идея создания большого снегохода ГМВ-2 пришла в голову в 1970 году Гундрину Михаилу - 39-летнему оренбуржцу, работавшему тогда на Кумертауском машиностроительном заводе начальником центральной измерительной лаборатории. Наименование этой конструкции расшифровывается просто - инициалы фамилии и имен: его и сына Всеволода. Но почему с индексом "2"? Потому что на тот момент у Михаила Филлипповича уже был опыт постройки подобной машины, которую он считал пробной моделью на пути к главному своему детищу.

Первый снегоход был построен в 1968 - 1969 году и представлял из себя небольшую двухместную машину с четырьмя лыжами и одной ведущей гусеницей, расположенной сзади посередине. Габаритные размеры образца, условно назовем его ГМВ-1, составляли 5x2x1,7 (длина, ширина, высота) метра. Силовой агрегат был использован от автомобиля ЗАЗ-966. От него крутящий момент передавался через карданную передачу на звездочки, прикрепленные к фланцам укороченных полуосей заднего моста, а с них, посредством цепей - на приводные звездочки оригинального гусеничного блока.

Рулевое управление использовано от серпуховской мотоколяски СЗА. Кузов был изготовлен из алюминия и по дизайну был похож на небольшой грузовичок. Несмотря на внешнюю простоватость ГМВ-1, в нем были заложены основные технические идеи, перешедшие во вторую модель, как то: основная схема -4 лыжи и центральная гусеница; заднее продольное расположение мотора; укороченный автомобильный задний мост с двухсторонней цепной передачей на привод гусеницы, конструкция лыж.

С 1970 года началась работа над созданием новой модели вездехода -ГМ В-2.

В качестве силового агрегата был выбран более мощный бензиновый двигатель ЗМЗ-451М, сблокированный с КПП автомобиля ГАЗ-21. Этот мотор ставился на автомобиле УАЗ-469 и обладал рядом ценных качеств: высокий момент на низких оборотах, ремонтопригодность, распространенность, возможность заправляться бензином как А-76, так и А-72. От коробки передач крутящий момент передается коротким карданным валом от ГАЗ-69 к укороченному заднему мосту УАЗ-451 (ГАЗ-69). Далее через две звездочки, закрепленные на фланцах полуосей моста, крутящий момент передается цепями на звездочки гусеничного движителя.

Сцепление сухое однодисковое с механическим и гидравлическим приводом и коробка перемены передач - от автомобиля ГАЗ-21 "Волга".

Весь снегоход монтировался на трубчатой стальной раме оригинальной конструкции. Она состоит из труб различного диаметра (20 - 60 мм) с усилением в местах крепления гусеницы и трапеций задних гидроцилиндров дополнительно уголками. В целом рама простая и имеет размер примерно 4500x1200 мм (длина х ширина).

Но, пожалуй, наиболее привлекающим взгляд в этом снегоходе является его корпус - это носовая часть фюзеляжа списанного учебного фронтового бомбардировщика Ил-28У. При этом, как и большинство его собратьев, он находился в неплохом состоянии, вполне пригодном для дальнейшего использования.

Полугусеничный снегоход ГМВ-2
Снегоход ГМВ-2: 1 - кабина (носовая часть фюзеляжа самолета Ил-28У); 2 - створка входного люка (2 шт.); 3 - стойка-лестница; 4 - гусеничный движитель; 5 - приводная цепь движителя; 6 - гидравлический подъемник регулировки положения задних опор относительно движителя (2 шт.); 7 - треугольный рычаг задней подвески (2 шт.); 8 - пружина амортизации передка гусеничного движителя; 9 - опорная задняя лыжа (2 шт.); 10 - управляемая передняя лыжа (2 шт.); 11 - передняя подвеска (от автомобиля "Жигули", 2 шт.); 12 - фартук (от автомобиля ГАЗ-52); 13 - путевая фара (от автомобиля ГАЗ-52,2 шт.); 14 - передний фонарь габаритного и поворотного огней (от автомобиля ГАЗ-52,2 шт.); 15 - передняя фара-искатель (2 шт.); 16 - задняя фара-искатель; 17 - дверь моторного отсека; 18 - световозвращатель (2 шт.); 19 - задний фонарь габаритного, поворотного огней и стоп-сигнала (2 шт.)

Полугусеничный снегоход ГМВ-2

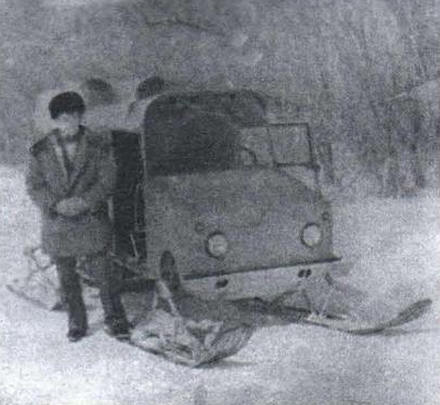

Прототип снегохода ГМВ-2

Полугусеничный снегоход ГМВ-2
Рама: 1 - лонжерон (труба Ø50,2 шт.); 2 - хребет (труба Ø40); 3 - передняя дуга (труба Ø40); 4 - поперечина передней дуги (труба Ø40); 5 - подкос (труба Ø40,2 шт.); 6 - задняя дуга; 7 - борт ниши движителя (труба Ø40,2 шт.); 8 - подвес (труба Ø40, 3 шт.); 9 - консоль крепления движителя (труба Ø40, 2 шт.)

Полугусеничный снегоход ГМВ-2

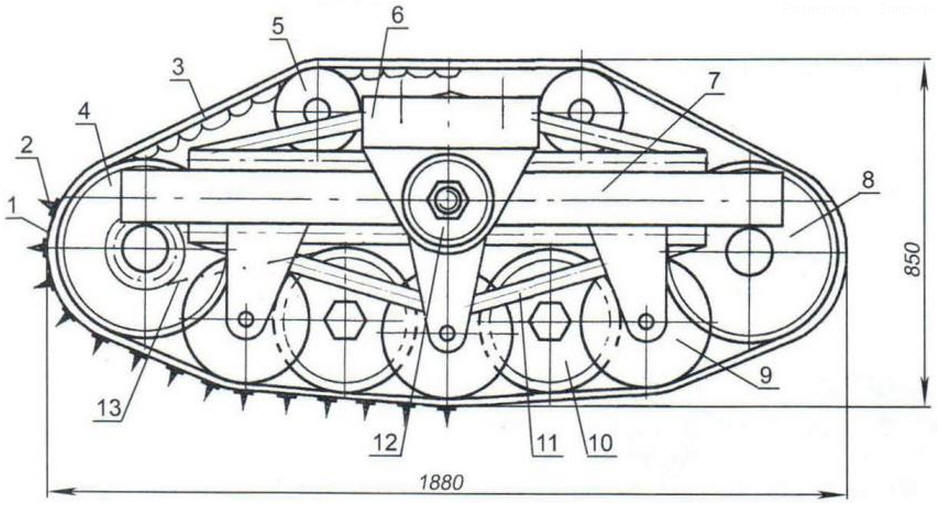

Гусеничный движитель (нажмите для увеличения): 1 - гусеница (транспортерная лента 315x13); 2 - трак-снегозацеп (стальной лист s2,5, комплект - по всей длине гусеницы); 3 - роликовая длиннозвенная цепь t=44,45 с ограничительными уголками по всей длине гусеницы; 4 - приводная звезда гусеницы (z=33, t=44,45) с парой звездочек; 5 - поддерживающе-натяжная звездочка гусеницы (2 шт.); 6 - кронштейн крепления гусеничного движителя к раме; 7 - рама гусеничного движителя (труба Ø80, 2 шт.); 8 - распорная звезда гусеницы (z=33, t=44,45); 9 - опорный каток (3 шт.); 10 - опорно-натяжная звездочка (2 шт.); 11 - формочка рамы (труба Ø30, 4 шт.); 12 - приводной вал гусеничного движителя с парой звездочек; 13 - приводная цепь

Полугусеничный снегоход ГМВ-2

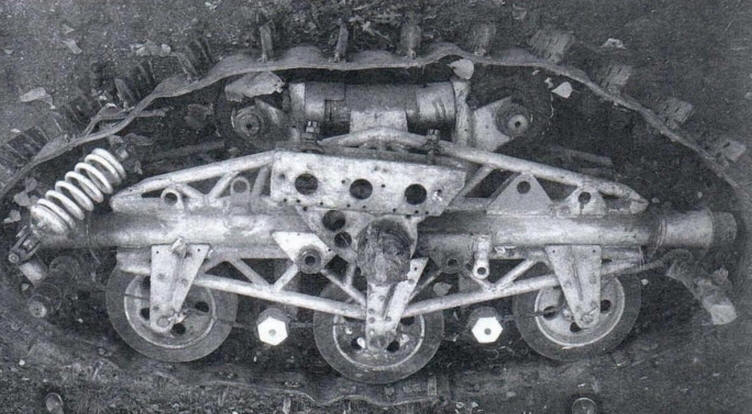

Гусеничный движитель

Полугусеничный снегоход ГМВ-2
Лыжа: 1 - полоз (нержавеющая сталь, лист s2); 2 - хребет (стальная труба Ø65, разрезанная вдоль пополам); 3 - дуга (стальная труба Ø40); 4 - подкос дуги (стальная труба Ø30); 5 - косынка (стальной лист s2, 3 шт.)

Полугусеничный снегоход ГМВ-2

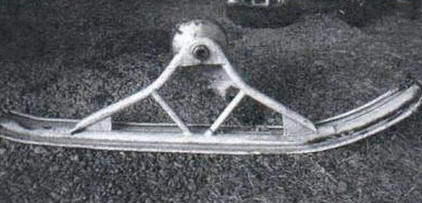

Лыжа

Самолет Ил-28У выпускался с 1950 года и стоял на вооружении до 1980 года.

М.Ф. Гундрин выкупил один фюзеляж самолета. Отрезав от него носовую часть, начал приспосабливать ее на свой снегоход в качестве кабины. Для этого пришлось ее несколько изменить. В первую очередь была удалена верхняя надстройка - выступавший фонарь инструктора - он стал не нужен. Далее было срезано дно фюзеляжа для установки его на раму. В задней части снегохода, где предполагалось место двигателя, сделано общее сужение фюзеляжа к осевой линии. Внутри бывшего фюзеляжа оборудовали салон для четырех человек (водитель и три пассажира) и отсек для перевозки до 400 кг груза. Вместо самолетной приборной доски разместил панель с двумя круглыми приборами и несколькими необходимыми указателями от автомобиля "Победа".

Рама снегохода довольно сложной конфигурации, сварная, выполнена из стальных труб различного диаметра.

Управляется снегоход с помощью рулевого механизма и рулевого привода от "Жигулей" через маленькое рулевое колесо от мотоколяски СЗА. Управляемыми являются передние лыжи (или колеса - в зависимости от модификации).

Оригинальным является привод переключения передач КПП. На автомобиле ГАЗ-21 двигатель был спереди, рычаг переключения передач располагался на руле и через тяги включал передачи непосредственно в коробке. Теперь коробка передач располагалась не впереди водителя, а в 2,5 метрах позади, в моторном отсеке. Логичное решение: оставить самолетный привод управления механизацией крыла! Под правой рукой находится рычаг стояночного тормоза и рычаг управления механизмом гидроподъема задних опор (лыж или колес) на 3 положения. В остальном управление осуществляется как на обычном автомобиле: привычные три педали (газ, тормоз, сцепление). Запуск двигателя - с замка зажигания ГАЗ-21.

Поскольку машина предназначалась в основном для зимней эксплуатации, в салоне была установлена мощная автономная система отопления, работающая на дизельном топливе, с двумя радиаторами под панелью приборов, в ногах передних членов экипажа. Бак с горючим для калорифера расположен в моторном отсеке и вмещает 27 литров. Горячий воздух от отопителя можно направить через специальный полутораметровый рукав в любую часть салона, а также через отверстие в перегородке - на двигатель, для его прогрева перед пуском в холода. Еще мотор можно подогреть электрическим ТЭНом, врезанным в масляный поддон двигателя.

Посадка и высадка водителя и пассажиров производились через люк в крыше с левого борта по специальной лесенке, убираемой после посадки тросом с места водителя. Также в крыше с правой стороны был предусмотрен запираемый изнутри аварийный люк - для экстренного покидания машины. Прорабатывался и еще один аварийный люк в полу, но его так и не прорезали.

На снежной целине машина была достаточно комфортна. В немалой степени этому способствовала независимая передняя подвеска, позаимствованная вместе с передним подрамником от серийного автомобиля ВАЗ-2101. В 1930-50-е годы на аэросанях амортизацию осуществляли за счет нежесткости

элементов корпуса или путем установки между корпусом и подвеской лыжи амортизирующих элементов - рессор, пружин, гидравлических амортизаторов.

Снежная целина считается более ровной и мягкой поверхностью, чем дорога, в амортизации нуждается в меньшей степени. Автомобильная подвеска была установлена с прицелом на переоборудование для езды по дорогам.

К поворотным кулакам "Жигулей" крепились стойки шасси самолетного типа (изначально - только под установку лыж). В первоначальном варианте ширина по краям передних лыж составляла 2 метра, а по задним - 2,4 метра, однако позже с целью уменьшения сопротивления движению ширина стала одинаковой - 2,4 метра. При этом сохранилась и возможность поворота колес.

Лыжи снегохода сделаны из листовой нержавеющей стали. Этот материал плохо поддается обработке, но при этом обладает большим запасом прочности и отлично противостоит коррозии. По своей конструкции все лыжи одинаковые, открытые, почти плоские. Для увеличения прочности они усилены приваренной продольной (хребтовой) трубой и окантованы по периметру сверху стальной трубкой. Края лыжи подвернуты, и по всей их длине с обоих сторон сделаны две прокатанные канавки. Передние концы лыж снабжены тросами с пружинами, которые предотвращают их зарывание в снег. Размер лыж 1,9x0,26 метра.

Основным движителем вездехода является гусеничный блок. Он расположен в задней части машины посередине и крепится жестко к раме. Гусеничный движитель имеет оригинальную конструкцию и состоит из приводной звездочки, натяжного колеса с парой пружин (с обеих сторон), трех пар опорных катков и двух пар поддерживающих роликов. Переднее плечо гусеницы снабжено парой пружинных амортизаторов. Промежуточный механизм, расположенный на оси балансирной подвески с возможностью свободного вращения, выполнен в виде блока звездочек, связанных цепными передачами с силовой установкой и приводным колесом гусеничного движителя. Сама гусеница состоит из полотна резины 10-мм толщины с прикрученными к нему по всей длине поперечными металлическими траками-снегозацепами. Гусеничный движитель защищен патентом, и нет возможности дать подробный чертеж, поэтому приводим только его схему и фотографию.

Для монтажа светотехники была реализована оригинальная идея использования деталей переднего фартука раннего ГАЗ-52. Крылья были аккуратно подрезаны, а решетка радиатора, лишившись центральной части, соединена по краям. Получилось очень забавно. Вот только светотехника, а именно габариты и повороты вопреки правилам расположились уже не по бокам машины. Но это было и ни к чему - ведь он задумывался, как покоритель снежной целины, а там встречного транспорта нет, и фар с задними фонарями вполне хватает. А вот без прожектора в снежную пургу и темную ночь уж точно было не обойтись, поэтому на снегоходе их три штуки: два поворотных 100-ватных прожектора (фары-искателя) стоят над кабиной, освещая путь по ходу движения, и один в кормовой части для подсветки позади снегохода.

Оригинальной можно признать идею подъема-опускания задних лыж. Процесс осуществляется с места водителя. Основной гидроцилиндр создает давление, которое передается двум малым цилиндрам по краям моторного отсека. Те в свою очередь поднимают или опускают трапециевидные рычаги задней подвески с закрепленными на них лыжами. Назначением этого механизма является повышение проходимости и маневренности машины. А это достигается регулированием удельного давления под гусеницей (или ведущим колесом) в пределах от 0,01 МПа до

0,04 МПа при помощи гидравлической системы движителя по глубокому снегу или раскисшему грунту, создавая максимальную тяговую силу при оптимальном удельном давлении. За счет шлицевых соединений осей опор (задних и передних) на стоянке снегохода можно дополнительно менять дорожный просвет.

Лыжный вариант:

а) передней подвески - от 185 до 490 мм;

б) задней подвески - от 205 до 540 мм.

Колесный ход:

а) передней подвески - от 173 до 450 мм;

б) задней подвески - от 190 до 465 мм.

В зависимости от погодных условий и эксплуатации машина может изготавливаться в следующих вариантах:

1. снегохода - на четырех лыжах (две передних - управляемые) и с гусеничным движителем. Скорость - до 70 км/ч;

2. вездехода - на четырех опорных пневмоколесах (две передних - управляемые) и с пневмоколесным движителем. Скорость - до 80 км/ч.

Как снегоход машина была построена к 1985 году и в этот год смогла пройти свои первые километры по снегу. Казалось бы, мечта осуществлена, но как это часто бывает с творческими людьми, они не могут остановиться и продолжают улучшать свое детище. Так и Михаил Филиппович продолжил совершенствование своего снегохода, задумав сделать его универсальной машиной, пригодной и для дорог общего пользования, при установки колес вместо лыж.

Эта идея стала включаться в техзадание при проектировании и производстве серийных послевоенных аэросаней "Север-2" и Ка-30. Вот только диаметр пропеллера оказался слишком большой - 2,93 и 2,73 метра соответственно. А после подписания СССР Венской конвенции о дорожном движении 1968 года, в которой устанавливается ширина транспортного средства не более 2,5 метра, дороги для них оказалась закрыты, так же как и для ряда интересных и передовых отечественных машин (как, например, для междугородного автобуса ЗиЛ-127). Было еще одно ограничение для аэросаней, им запрещалось двигаться с вращающимся винтом в населенных пунктах. И тот, и другой запрет не относился к снегоходу ГМВ-2, он имел ширину 2,4 метра по лыжам и не имел винта, так как приводился в движение гусеницей. Поэтому давняя идея стала вполне логичной после окончания основной части работ. Казалось бы, чего проще - сними лыжу и установи на ось колесо, вот только стойки самолетные, и на них автомобильные диски не поставишь. Переделывать стойки? Или... установить самолетные колеса.

Так снегоход получил новенькие колеса с разборными магниевыми дисками, резиной и барабанными тормозами ВР600-00 из легких и прочных сплавов с гидравлическим приводом чехословацкого производства "Вагит" размерностью 600x180 от учебного самолета Л-29. Тормоза способны эффективно работать до скорости 165 км/ч, останавливая многотонный самолет. И этого вполне хватало: по расчетам скорость снегохода на колесах не должна была превышать 100 км/ч, а масса - 1 тонны. Место сложной и тяжелой гусеницы заняло одно центральное ведущее колесо от самолета Ту-134 размером 930x305 мм и массой не 350, а всего 37 кг, причем без тормоза. Для улучшения сцепления ведущего колеса с грунтовой дорогой в межсезонье предусматривалась установка на него цепей противоскольжения. Прямая замена управляемых лыж колесами исключала их поворот. Потому спереди поставили удлиняющие валы.

Пришлось поработать и со светотехникой: без сигнальных фонарей на дороге не обойтись. Для этого над управляемыми колесами были установлены крылья, на которых и разместились блоки фонарей "габарит-поворот" спереди и еще и стоп-сигналов сзади, а также треугольные световозвращатели на задней стенке кузова.

Так были решены основные задачи по сезонному переоборудованию снегохода в автомобиль. Поисковые решения и реализация этой амбициозной задачи заняли еще 5 лет. И вот, наконец, 19 сентября 1990 года снегоход ГМВ-2 успешно прошел все тесты и получил заключение контрольно-технической комиссии, после чего был зарегистрирован в ГАИ с получением государственных номеров. А уже 10 октября 1990 года получил заключение ВОИР (всесоюзное общество изобретателей и рационализаторов) с оценкой машины в 30 000 рублей и был застрахован в Госстрахе на эту сумму. Так снегоход получил официальную прописку в Оренбурге и стал полноправным участником дорожного движения.

При конструировании снегохода М.Ф. Гундрин и его сын В.М. Гундрин использовали 200 готовых изделий с самолетов, вертолетов и другой списанной авиационной техники. Распад СССР, разрешение на предпринимательскую деятельность и торговлю, создание многочисленных акционерных обществ и совместных предприятий открывало новые возможности для продвижения идей Гундриных и создания серии подобных его снегоходу машин.

Технические характеристики снегохода:
  • Длина, м..............................................4,9*
  • Ширина, м...........................................2,4*
  • Высота, м....................................... ....2,1*
  • Двигатель...............................ЗМЗ-451М**
  • Мощность, л.с..................................72 л.с.
  • Наружный габаритный радиус поворота, м..............................6,5
  • Тормозной путь при скорости 40 км/ч, м........................8 (колесный вариант)
  • Клиренс, мм............................400 -600***
  • Масса, кг: неснаряженного............................1200
  • прицепа..............................................900
  • Максимальная скорость, км/ч: на колесах.............................................80
  • на лыжах..............................................70
  • Преодолеваемый подъем, %..................58
  • Объем двух бензобаков, л....................150
  • Объем бака с дизтопливом, л................27
  • Расход топлива на 100 км пути, л .......15,5
*На лыжах. На колесах - 4,72 м, 2,22 м и 2 м соответственно.

**‘Максимальный крутящий момент - 17 кгсм при 2000 об/мин.

***Изменяемый от дорожных условий

Первым делом в условиях рынка надо было закрепить за собой изобретение, что им и было сделано. Еще в 1989 году была подана заявка на изобретение "Полугусеничный вездеход", а в 1992 году уже на промышленный образец "Снегоход грузовой". Грузовой вариант получался за счет отрезки на несколько метров дальше к хвосту фюзеляжа того же самолета. Это давало возможность изготовления снегоходов с пассажиро-вместимостью до 10 человек без серьезных переделок в конструкции.

Полугусеничный снегоход ГМВ-2

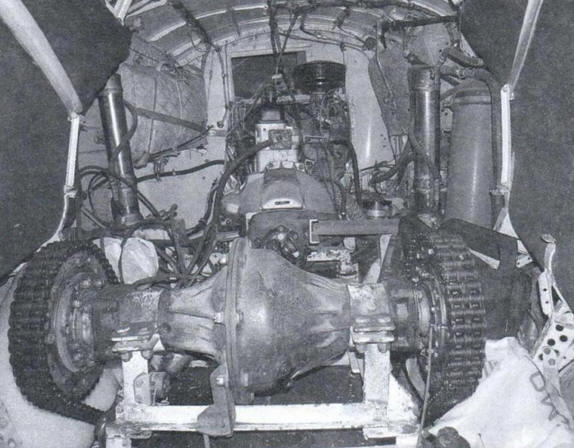

Моторный отсек снегохода

Полугусеничный снегоход ГМВ-2

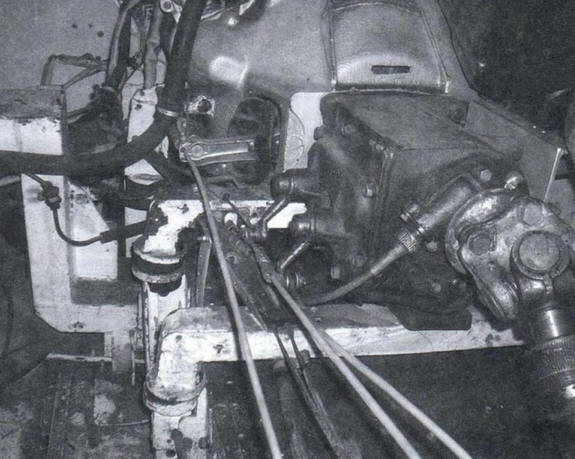

Тяги, оставшиеся от самолета и использованные для управления сцеплением и коробкой перемены передач

Полугусеничный снегоход ГМВ-2
Кинематическая схема трансмиссии снегохода: 1 - силовой агрегат с корзиной сцепления и КПП (ГАЗ-21); 2 - карданный вал (ГАЗ-21, укороченный); 3 - главная передача (от ГАЗ-69); 4 - полуоси (от ГАЗ-69, укороченные); 5 - звездочка заднего моста (t=19,05, z=44, 2 шт.); 6 - цепь (t=19,05, 2 шт.); 7 - наружная звездочка приводного вала гусеничного движителя (t=19,05, z=16, 2 шт.); 8 - приводной вал гусеничного движителя; 9 - внутренняя звездочка приводного вала гусеничного движителя (t=19,05, z=12,2 шт.); 10 - цепь гусеницы (t=19,5, 2 шт.); 11 - звездочка приводного зубчатого колеса гусеницы (t=19,05, z=12, 2 шт.); 12 - приводное зубчатое колесо гусеницы (t=42, z=33); 13 - ось приводного зубчатого колеса и звездочек гусеницы; 14 - гусеница

Полугусеничный снегоход ГМВ-2

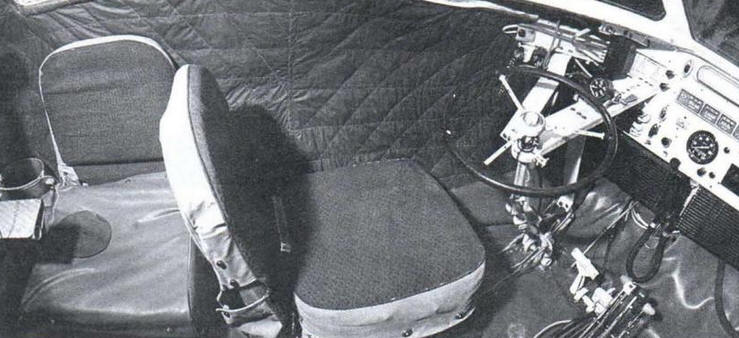

Часть кабины снегохода (место водителя и пассажира)

Полугусеничный снегоход ГМВ-2

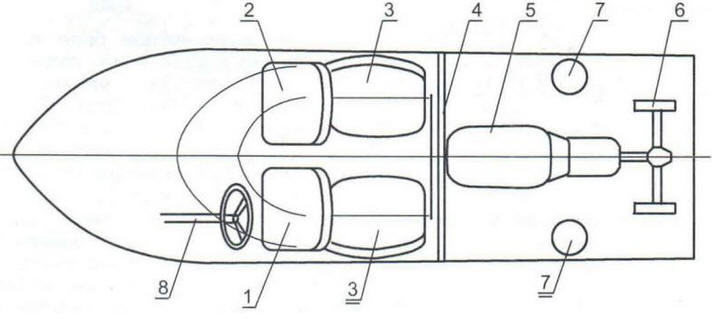

Компоновочная схема снегохода: 1 - сиденье водителя; 2 - сиденье переднего штурмана (пассажира); 3 - сиденье пассажира (2 шт.); 4 - перегородка; 5 - силовой агрегат; 6 - задний мост трансмиссии; 7 - гидроподъемник опорной лыжи или колеса (2 шт.); 8 - рулевое управление

Полугусеничный снегоход ГМВ-2

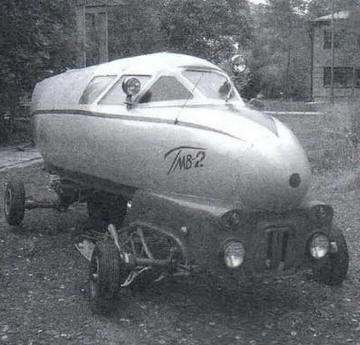

Машина М. и В. Гундриных в колесном варианте

Полугусеничный снегоход ГМВ-2

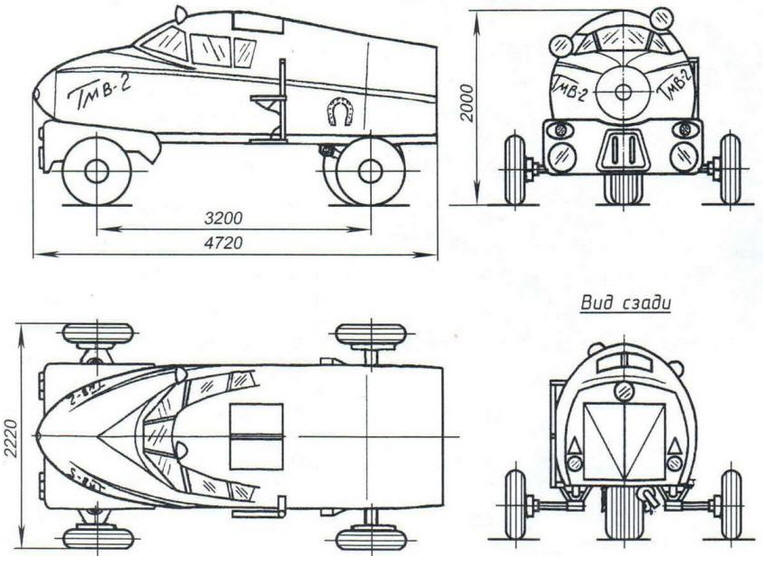

Колесный вариант (снегоход, переоборудованный в вездеход)

Следующим этапом было привлечение спонсора и поиск подрядчика, способного наладить мелкосерийное производство ГМВ-2. Этап "большой переписки" начался еще с 1989 года, с первого показа его изобретения на выставке ВОИР, проходившей в Оренбурге с 5 по 9 октября 1989 года, где он получил много лестных отзывов простых любителей техники и специалистов. Тем не менее, производственники не спешили ставить конструкцию на поток. С десяток производственных объединений и заводов за это время отказались от производства по разным причинам. Договориться удалось только в мае 1991 года с малым индивидуальным предприятием "Тифлон" из г. Оренбург. По договору фирма обязались поставить комплектующие, обеспечить производственной площадью, инвентарем, а так же денежными средствами для рекламы и изготовления технической документации. Для обеспечения начала работ были выкуплены на аэродроме 40 носовых частей фюзеляжей Ил-28У. Однако после августа 1991 года всем стало не до снегохода. Деньги израсходовали, и "Тифлон" закрыл проект. Уже выкупленные 40 фюзеляжей были сданы в металлолом. Дальнейшие поиски и изыскания спонсоров не имели успеха, и долгие 15 лет снегоход просто стоял под навесом во дворе дома на окраине Оренбурга.

В конце августа 2011 года о снегоходе узнали энтузиасты сохранения ретротехники и доставили его в Москву для участия в экспозиции "Они строили автомобиль", посвященной самодельным автомобилям советского периода, на выставке "Олдтаймер галерея Ильи Сорокина", проходившей в сентябре 2011 года в выставочном комплексе Крокус-Сити. После выставки уникальный снегоход занял место в Военнотехническом музее в подмосковной Черноголовке.

Автор: А.Лазарев
