Вместо электричества - песок. Советы моделисту

Моделирование

Как устроены песочные часы, знают все. А вот про песочный двигатель, думаем, слышали немногие. Давайте познакомимся с его устройством на примере одной из конструкций. Автор ее К. Бобошко (авторское свидетельство № 1.391.676).

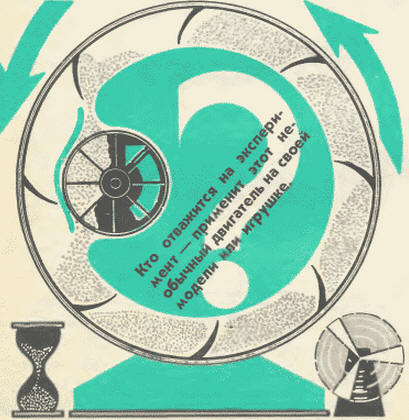

Разберемся в рисунке.

Вместо электричества - песок

Как видите, тонкая струйка песка течет вниз и заполняет левые отсеки небольшой турбинки. Естественно, что левая половина постепенно становится тяжелее правой - значит, появился крутящий момент. Турбинка начинает вращаться. Частота вращения зависит от скорости заполнения отсеков и нагрузки на выходном вале. Нетрудно подсчитать величину крутящего момента - он будет равен произведению массы песка, заполнившего отсеки турбинки, на плечо.

Зная эти данные, можно определить и мощность. Конечно, она невелика - всего несколько ватт. Но даже ее вполне хватит, чтобы привести в движение механическую игрушку или модель. А чтобы струйка песка текла непрерывно, автор предложил такое решение: перемещать наружное кольцо относительно внутреннего. Повернув его против часовой стрелки на 45°, вы вновь заведете двигатель.
