Транзистор. История изобретения и производства

История техники, технологии, предметов вокруг нас

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Транзистор, полупроводниковый триод - радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналом управлять током в электрической цепи. Обычно используется для усиления, генерации и преобразования электрических сигналов. В общем случае транзистором называют любое устройство, которое имитирует главное свойство транзистора - изменения сигнала между двумя различными состояниями при изменении сигнала на управляющем электроде.

Транзистор
Копия первого в мире работающего транзистора

Изобретение в конце 40-х годов XX века транзистора стало одной из крупнейших вех в истории электроники. Электронные лампы, которые до этого в течение долгого времени были непременным и главнейшим элементом всех радио - и электронных устройств, имели много недостатков.

По мере усложнения радиоаппаратуры и повышения общих требований к ней, эти недостатки ощущались все острее. К ним нужно отнести прежде всего механическую непрочность ламп, малый срок их службы, большие габариты, невысокий КПД из-за больших тепловых потерь на аноде. Поэтому, когда на смену вакуумным лампам во второй половине XX века пришли полупроводниковые элементы, не обладавшие ни одним из перечисленных изъянов, в радиотехнике и электронике произошел настоящий переворот.

Надо сказать, что полупроводники далеко не сразу открыли перед человеком свои замечательные свойства. Долгое время в электротехнике использовались исключительно проводники и диэлектрики. Большая группа материалов, занимавших промежуточное положение между ними, не находила никакого применения, и лишь отдельные исследователи, изучая природу электричества, время от времени проявляли интерес к их электрическим свойствам. Так, в 1874 году Браун обнаружил явление выпрямления тока в месте контакта свинца и пирита и создал первый кристаллический детектор.

Другими исследователями было установлено, что существенное влияние на проводимость полупроводников оказывают содержащиеся в них примеси. Например, Беддекер в 1907 году обнаружил, что проводимость йодистой меди возрастает в 24 раза при наличии примеси йода, который сам по себе не является проводником.

Чем же объясняются свойства полупроводников и почему они приобрели столь важное значение в электронике? Возьмем такой типичный полупроводник, как германий. В обычных условиях он имеет удельное сопротивление в 30 миллионов раз больше, чем у меди, и в 1000000 миллионов раз меньше, чем у стекла. Следовательно, по своим свойства он все же несколько ближе к проводникам, чем к диэлектрикам. Как известно, способность того или иного вещества проводить или не проводить электрический ток зависит от наличия или отсутствия в нем свободных заряженных частиц.

Транзистор

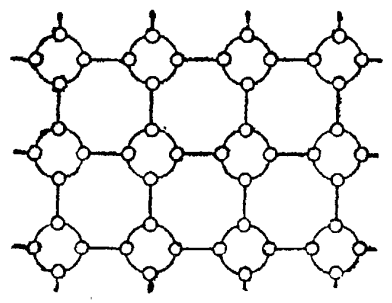

Кристаллическая решетка германия

Германий в этом смысле не является исключением. Каждый его атом четырехвалентен и должен образовывать с соседними атомами четыре электронных связи. Но благодаря тепловому воздействию некоторая часть электронов покидает свои атомы и начинает свободно перемещаться между узлами кристаллической решетки. Это примерно 2 электрона на каждые 10 миллиардов атомов. В одном грамме германия содержится около 10 тысяч миллиардов атомов, то есть в нем имеется около 2 тысяч миллиардов свободных электронов. Это в миллионы раз меньше, чем, например, в меди или серебре, но все же достаточно для того, чтобы германий мог пропускать через себя небольшой ток.

Транзистор

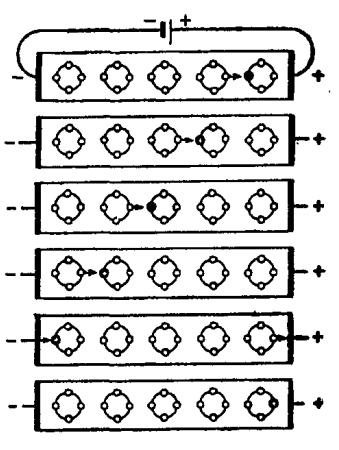

Движение дырки в полупроводнике p-типа

Однако, как уже говорилось, проводимость германия можно значительно повысить, если ввести в состав его решетки примеси, например, пятивалентный атом мышьяка или сурьмы. Тогда четыре электрона мышьяка образуют валентные связи с атомами германия, но пятый останется свободен. Он будет слабо связан с атомом, так что небольшого напряжения, приложенного к кристаллу, будет достаточно для того, чтобы он оторвался и превратился в свободный электрон (понятно, что атомы мышьяка при этом становятся положительно заряженными ионами). Все это заметно меняет электрические свойства германия. Хотя содержание примеси в нем невелико - всего 1 атом на 10 миллионов атомов германия, благодаря ее присутствию количество свободных отрицательно заряженных частиц (электронов) в кристалле германия многократно возрастает. Такой полупроводник принято называть полупроводником n-типа (от negative - отрицательный).

Транзистор

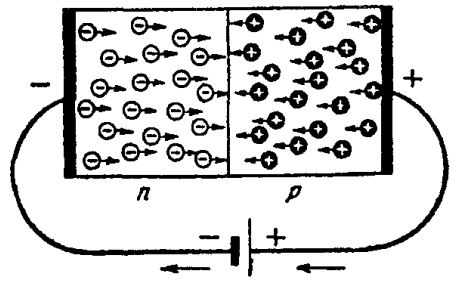

Прохождение тока через p-n-переход

Другая картина будет в том случае, когда в кристалл германия вводится трехвалентная примесь (например, алюминий, галлий или индий). Каждый атом примеси образует связи только с тремя атомами германия, а на месте четвертой связи останется свободное место - дырка, которую легко может заполнить любой электрон (при этом атом примеси ионизируется отрицательно). Если этот электрон перейдет к примеси от соседнего атома германия, то дырка будет в свою очередь у последнего.

Приложив к такому кристаллу напряжение, получим эффект, который можно назвать "перемещением дырок". Действительно, пусть с той стороны, где находится отрицательный полюс внешнего источника, электрон заполнит дырку трехвалентного атома. Следовательно, электрон приблизится к положительному полюсу, тогда как новая дырка образуется в соседнем атоме, расположенном ближе к отрицательному полюсу. Затем происходит это же явление с другим атомом. Новая дырка в свою очередь заполнится электроном, приближающимся таким образом к положительному полюсу, а образовавшаяся за этот счет дырка приблизится к отрицательному полюсу. И когда в итоге такого движения электрон достигнет положительного полюса, откуда он направится в источник тока, дырка достигнет отрицательного полюса, где она заполнится электроном, поступающим из источника тока. Дырка перемещается так, словно это частица с положительным зарядом, и можно говорить, что здесь электрический ток создается положительными зарядами. Такой полупроводник называют полупроводником p-типа (от positiv - положительный).

Само по себе явление примесной проводимости еще не имеет большого значения, но при соединении двух полупроводников - одного с n-проводимостью, а другого с p-проводимостью (например, когда в кристалле германия с одной стороны создана n-проводимость, а с другой - p-проводимость) - происходят очень любопытные явления. Отрицательно ионизированные атомы области p оттолкнут от перехода свободные электроны области n, а положительно ионизированные атомы области n оттолкнут от перехода дырки области p. То есть p-n переход превратится в своего рода барьер между двумя областями. Благодаря этому кристалл приобретет ярко выраженную одностороннюю проводимость: для одних токов он будет вести себя как проводник, а для других - как изолятор.

В самом деле, если приложить к кристаллу напряжение большее по величине, чем "запорное" напряжение p-n перехода, причем таким образом, что положительный электрод будет соединен с p-областью, а отрицательный - с n-областью, то в кристалле будет протекать электрический ток, образованный электронами и дырками, перемещающимися навстречу друг другу.

Если же потенциалы внешнего источника поменять противоположным образом, ток прекратится (вернее, он будет очень незначительным) - произойдет только отток электронов и дырок от границы разделения двух областей, вследствие чего потенциальный барьер между ними увеличится.

В данном случае полупроводниковый кристалл будет вести себя точно так же, как вакуумная лампа-диод, поэтому приборы, основанные на этом принципе, назвали полупроводниковыми диодами. Как и ламповые диоды, они могут служить детекторами, то есть выпрямителями тока.

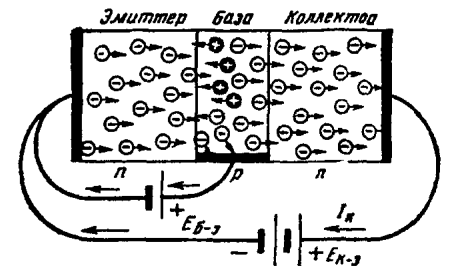

Еще более интересное явление можно наблюдать в том случае, когда в полупроводниковом кристалле образован не один, а два p-n перехода. Такой полупроводниковый элемент получил название транзистора. Одну из его внешних областей именуют эмиттером, другую - коллектором, а среднюю область (которую обычно делают очень тонкой) - базой.

Если приложить напряжение к эмиттеру и коллектору транзистора, ток не будет проходить, как бы мы не меняли полярность.

Транзистор
(нажмите для увеличения)

Но если создать небольшую разность потенциалов между эмиттером и базой, то свободные электроны из эмиттера, преодолев p-n переход, попадут в базу. А так как база очень тонкая, то лишь небольшого количества этих электронов хватит для заполнения дырок, находящихся в области p. Поэтому большая часть их пройдет в коллектор, преодолев запирающий барьер второго перехода - в транзисторе возникнет электрический ток. Это явление тем более замечательно, что ток в цепи эмиттер-база обычно в десятки раз меньше того, который протекает в цепи эмиттер-коллектор.

Из этого видно, что по своему действию транзистор можно в известном смысле считать аналогом трехэлектродной лампы (хотя физические процессы в них совершенно различны), причем база играет здесь роль сетки, помещающейся между анодом и катодом. Точно так же, как в лампе, небольшое изменение потенциала сетки вызывает значительное изменение анодного тока, в транзисторе слабые изменения в цепи базы вызывают значительные изменения тока коллектора. Следовательно, транзистор может использоваться в качестве усилителя и генератора электрических сигналов.

Полупроводниковые элементы начали постепенно вытеснять электронные лампы с начала 40-х годов. С 1940 года широкое применение в радиолокационных устройствах получил точечный германиевый диод. Радиолокация вообще послужила стимулом для быстрого развития электроники мощных источников высокочастотной энергии. Все больший интерес проявлялся к дециметровым и сантиметровым волнам, к созданию электронных приборов, способных работать в этих диапазонах. Между тем электронные лампы при использовании их в области высоких и сверхвысоких частот вели себя неудовлетворительно, так как собственные шумы существенно ограничивали их чувствительность. Применение на входах радиоприемников точечных германиевых диодов позволило резко снизить собственные шумы, повысить чувствительность и дальность обнаружения объектов.

Транзистор

Однако подлинная эра полупроводников началась уже после Второй мировой войны, когда был изобретен точечный транзистор. Его создали после многих опытов в 1948 году сотрудники американской фирмы "Белл" Шокли, Бардин и Браттейн. Расположив на германиевом кристалле, на небольшом расстоянии друг от друга, два точечных контакта и подав на один из них прямое смещение, а на другой - обратное, они получили возможность с помощью тока, проходившего через первый контакт, управлять током через второй. Этот первый транзистор имел коэффициент усиления порядка 100.

Новое изобретение быстро получило широкое распространение. Первые точечные транзисторы состояли из германиевого кристалла с n-проводимостью, служившего базой, на которую опирались два тонких бронзовых острия, расположенные очень близко друг к другу - на расстоянии нескольких микрон. Одно из них (обычно бериллиевая бронза) служило эмиттером, а другое (из фосфорной бронзы) - коллектором. При изготовлении транзистора через острия пропускался ток силой примерно в один ампер. Германий при этом расплавлялся, так же как кончики остриев. Медь и имеющиеся в ней примеси переходили в германий и образовывали в непосредственной близости от точечных контактов слои с дырочной проводимостью.

Эти транзисторы не отличались надежностью из-за несовершенства своей конструкции. Они были нестабильны и не могли работать при больших мощностях. Стоимость их была велика. Однако они были намного надежнее вакуумных ламп, не боялись сырости и потребляли мощности в сотни раз меньшие, чем аналогичные им электронные лампы. Вместе с тем они были чрезвычайно экономичны, так как требовали для своего питания очень маленького тока порядка 0,5-1 В и не нуждались в отдельной батарее. Их КПД достигал 70%, в то время как у лампы он редко превышал 10%. Поскольку транзисторы не требовали накала, они начинали работать немедленно после подачи на них напряжения. К тому же они имели очень низкий уровень собственных шумов, и поэтому аппаратура, собранная на транзисторах, оказывалась более чувствительной.

Транзистор
Конструкция точечного транзистора

Постепенно новый прибор совершенствовался. В 1952 году появились первые плоские примесные германиевые транзисторы. Их изготовление было сложным технологическим процессом. Сначала германий очищали от примесей, а затем образовывали монокристалл. (Обычный кусок германия состоит из большого числа сращенных в беспорядке кристаллов; для полупроводниковых приборов такая структура материала не годится - здесь нужна исключительно правильная, единая для всего куска кристаллическая решетка.) Для этого германий расплавляли и опускали в него затравку - маленький кристалл с правильно ориентированной решеткой. Вращая затравку вокруг оси, ее медленно приподнимали. Вследствие этого атомы вокруг затравки выстраивались в правильную кристаллическую решетку. Полупроводниковый материал затвердевал и обволакивал затравку. В результате получался монокристаллический стержень.

Одновременно в расплав добавляли примесь p или n типа. Затем монокристалл резали на маленькие пластинки, которые служили базой. Эмиттер и коллектор создавали различными способами. Наиболее простой метод состоял в том, что на обе стороны пластинки германия накладывали маленькие кусочки индия и быстро нагревали их до 600 градусов. При этой температуре индий сплавлялся с находящимся под ним германием. При остывании насыщенные индием области приобретали проводимость p-типа. Затем кристалл помещали в корпус и присоединяли выводы.

В 1955 году фирмой "Белл систем" был создан диффузионный германиевый транзистор. Метод диффузии состоял в том, что пластинки полупроводника помещали в атмосферу газа, содержащего пары примеси, которая должна была образовать эмиттер и коллектор, и нагревали пластинки до температуры, близкой к точке плавления. Атомы примесей при этом постепенно проникали в полупроводник.

Автор: Рыжов К.В.
