www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Вертолет

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Вертолет - винтокрылый летательный аппарат, у которого подъемная и пропульсивная (движущая) силы на всех этапах полета создаются одним или несколькими несущими винтами с приводом от одного или нескольких двигателей.

Вертолет

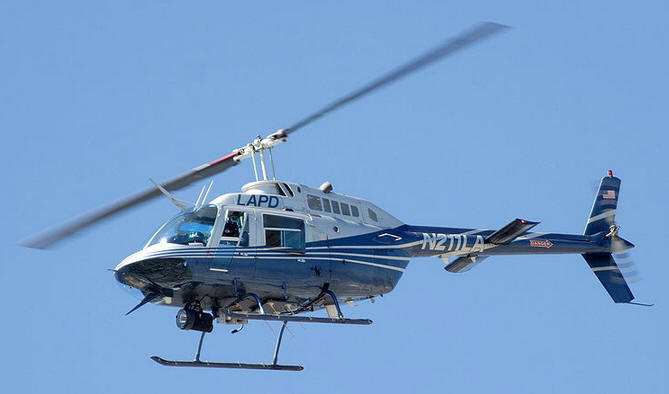

Полицейский вертолет Bell 206

В течение почти сорока лет после своего появления самолет безраздельно господствовал в воздухе. За это время многократно возросли скорость и грузоподъемность крылатых машин, которые из неуклюжих фанерных "этажерок" превратились в мощных реактивных красавцев, воплощавшие в себе самые передовые технические достижения человеческой мысли. Однако при всех своих достоинствах любой самолет имеет один важный недостаток - для того чтобы оставаться в воздухе, он должен постоянно и с достаточно большой скоростью перемещаться в горизонтальной плоскости, ведь подъемная сила его крыльев напрямую зависит от скорости движения. Отсюда необходимость разбега при взлете и пробега при посадке, которые приковывают самолет к аэродрому.

Между тем часто возникает необходимость в таком летательном аппарате, который обладает подъемной силой, не зависящей от скорости полета, может вертикально подниматься и садиться, а кроме того, способен "зависать" в воздухе. Эта ниша после долгих конструкторских поисков была занята винтокрылой машиной - вертолетом. Обладая всеми летными качествами, присущими самолету, вертолет имеет, кроме того, целый ряд замечательных специфических свойств: он может взлетать с места без предварительного разбега, неподвижно висеть в воздухе на нужной высоте, передвигаться поступательно во всех направлениях, производить повороты в любом направлении как во время поступательного движения, так и при зависании; наконец, он может садиться на маленькую площадку без последующего пробега.

Создание аппарата, обладавшего комплексом этих качеств, оказалось чрезвычайно сложным делом, поскольку теория вертолета намного сложнее теории самолета. Потребовались годы упорного труда многих конструкторов, прежде чем вертолет стал уверенно чувствовать себя в воздухе и смог разделить с самолетом заботы о воздушных перевозках.

Первые винтокрылые аппараты (геликоптеры и автожиры) появились едва ли не в одно время с первыми самолетами. В 1907 году четырехвинтовой вертолет французов Бреге и Рише впервые смог оторваться от земли и приподнять над чей человека. После этого многими изобретателями были предложены различные конструкции вертолетов. Все они имели сложную многовинтовую схему, в которой несколько винтов служили для поддержания аппарата в воздухе, а еще несколько других - для того, чтобы толкать его в нужном направлении.

Одновинтовая схема (к которой в наше время принадлежит 90% всех вертолетов) никем поначалу всерьез не рассматривалась. Да и была ли она реальна? Поднять аппарат в воздух с помощью одного винта - еще куда ни шло. Но как сообщить ему горизонтальное поступательное движение? Как им управлять?

Те изобретатели, которые достаточно хорошо разбирались в аэродинамике, указывали еще на один крупный недостаток одновинтовой схемы - наличие реактивного момента. Дело в том, что при осуществлении привода несущего винта от двигателя, жестко соединенного с гондолой, последний должен был вращать не столько сам винт, сколько (в противоположную сторону) корпус аппарата. Казалось, что парализовать реактивный момент можно лишь тогда, когда в конструкции вертолета используется несколько несущих винтов, вращающихся в противоположных направлениях. Причем винты эти могли располагаться как отдельно друг от друга (продольная и поперечная схемы), так и на одной оси - один под другим (соосная схема).

Приходили на ум и другие достоинства многовинтовой схемы. Ведь имея несколько управляющих винтов, было легче направлять машину в нужном направлении. Но вскоре обнаружилось: чем больше у вертолета винтов, тем больше у него проблем - расчет аппарата даже с одним винтом представлял из себя очень сложную задачу; учесть же взаимное влияние многих винтов оказалось вообще невозможно (по крайней мере, в первой четверти XX века, когда аэродинамика делала только первые шаги, а теория воздушного винта только-только начинала формироваться).

Значительную лепту в преодоление многих из перечисленных проблем внес русский изобретатель Борис Юрьев. Наиболее важные свои открытия он сделал еще в ту пору, когда был студентом Московского высшего технического училища и состоял активным членом Воздухоплавательного кружка известного русского ученого Жуковского. Заинтересовавшись одновинтовой схемой, Юрьев, прежде всего, задался вопросом: как сообщить вертолету поступательное движение в нужном направлении?

Большая часть изобретателей в начале XX века, как уже говорилось, была уверена, что для этого необходимо снабдить аппарат не только несущими винтами, но и пропеллерами. Однако, экспериментируя со множеством различных моделей, Юрьев установил, что с помощью наклона оси несущего винта можно получить хорошую горизонтальную скорость полета, не делая специального винта-пропеллера с горизонтальной тягой. Поступательного движения вертолета можно добиться также наклоном вперед корпуса аппарата. В этом случае сила большого винта разлагается на две силы - подъемную и тягу, и аппарат начинает двигаться поступательно. И чем больше наклон аппарат, тем больше будет скорость полета.

Следующая проблема заключалась в том, как уравновесить реактивный момент, действующий на гондолу. Юрьев предположил, что легче всего этого можно добиться с помощью маленького винта, расположенного на хвосте вертолета и приводимого во вращение легкой передачей. За счет того, что сила, создаваемая хвостовым винтом, прилагалась к длинному плечу (относительно центра тяжести аппарата), действие ее без труда компенсировало реактивный момент. Расчеты показывали, что на это уйдет 8-15% мощности двигателя. Юрьев предложил далее сделать лопасти этого винта с изменяемым шагом. Увеличивая или уменьшая угол наклона этих лопастей к плоскости вращения, можно было увеличивать или уменьшать тягу этого винта. При большой тяге хвостовой винт должен был пересиливать реактивный момент главного винта и разворачивать гондолу в нужном направлении.

Вертолет
Схема вертолета с тремя рулевыми винтами

Но наибольшую трудность представляло создание надежной системы управления. Пилот должен был иметь в своем распоряжении устройства, позволявшие ему быстро менять ориентацию машины относительно всех ее трех осей: то есть поворачивать ее в любую сторону относительно вертикальной оси, наклонять корпус вверх и вниз, а также накренять его вправо и влево. Проблема поворота разрешалась с помощью небольшого хвостового винта. Для этого, как уже отмечалось, достаточно было сделать его лопасти поворачивающимися и соединить механизм их поворота с рулями. Но как обеспечить управляемость относительно продольной и поперечной осей? Самым простым средством было бы устройство еще двух рулевых винтов, вынесенных на консолях на некоторое расстояние от центра тяжести машины и поворачивающих вертолет в нужную для пилота сторону.

Здесь винт 1 служит для компенсации реактивного момента, а также выполняет роль руля направления; винт 2 дает крены и аналогичен по своему действию элеронам (перекашивающимся плоскостям крыльев самолета), а винт 3 служит как бы рулем высоты. Но эта система, кроме того, что была чрезмерно сложной, обладала еще тем недостатком, что делала вертолет очень неустойчивым в полете. Юрьев стал размышлять над вопросом: нельзя ли основной несущий винт устроить таким образом, чтобы он сам создавал два необходимых для управления вертолетом момента? Поиски его завершились в 1911 году изобретением одного из самых замечательных в истории вертолета устройств - созданием автомата перекоса.

Вертолет
Схема автомата-перекоса: 1 - угол наклона автомата-перекоса; 2 - неподвижное кольцо; 3 - подвижное кольцо; 4 - поводки, управляющие кольцом; 5 - управление с общим шагом

Принцип действия этого автомата очень прост. Каждая лопасть винта описывает при вращении круг. Если лопасти несущего винта сделать подвижными относительно своих продольных осей, таким образом, что они смогут менять угол наклона к плоскости вращения, то можно очень легко управлять движением вертолета. Действительно, если часть очерчиваемого ею круга лопасть пройдет с большим углом установки, а другую часть - с меньшим, то, очевидно, тяга с одной стороны будет больше, а с другой меньше, и несущий винт (а вместе с ним и вся машина) будет поворачиваться в соответствующую сторону.

Автомат перекоса как раз и обеспечивал необходимую установку лопастей. Для этого на валу несущего винта на карданном подвесе устанавливалось кольцо, к которому с помощью шарниров были присоединены поводки, идущие к рычагам, поворачивающим лопасти. Кольцо вращалось вместе с валом винта. С двух сторон оно было охвачено свободно сидящим на нем неподвижным кольцом. Это последнее кольцо можно было свободно поворачивать с помощью рулевых тяг и давать ему любой наклон в двух плоскостях. При этом внутреннее кольцо также наклонялось, одновременно вращаясь внутри неподвижного кольца. Легко видеть, что при этом внутреннее кольцо будет совершать за один оборот полное колебание, что в свою очередь заставит колебаться каждую связанную с ним лопасть: все они в течение оборота будут менять установочный угол от какой-то минимальной величины до максимальной. Углы эти будут зависеть от наклона неподвижного кольца, связанного с рычагами управления.

Если пилоту требовалось повернуть в какую-либо сторону свою машину, он должен был направить в эту сторону внешнее кольцо автомата перекоса. В этом режиме угол наклона каждой лопасти изменялся независимо от других лопастей. Но легко было сделать и так, чтобы автомат перекоса в случае необходимости мог менять угол установки сразу у всех лопастей одновременно. Это требовалось, к примеру, при поломке мотора в режиме, называемом авторотацией, когда под действием воздушного потока винт падающего вертолета начинал самопроизвольно вращаться, действуя как парашют. Вертолет при этом как бы планировал (в природе этот эффект можно наблюдать у падающих семян клена). Для этого достаточно было сделать кардан автомата перекоса, скользящим вдоль вала винта (сверху вниз). Поднимая или опуская автомат перекоса, пилот сразу поворачивал все лопасти винта в одну сторону, тем самым увеличивая или уменьшая установочный угол или делая его отрицательным (то есть способным вращаться в противоположную сторону, что как раз и требовалось при авторотации).

Таким образом, к 1911 году 22-летний студент МВТУ Борис Юрьев разработал в общих чертах всю схему одновинтового вертолета. Запатентовать ее он не смог, так как не имел на это денег. В 1912 году по проекту Юрьева студенты МВТУ собрали нелетающий макет вертолета в натуральную величину. На международной выставке воздухоплавания и автомобилизма, проходившей в том же году в Москве, эта модель была удостоена малой золотой медали. Однако средств на то, чтобы построить действующую машину, у училища не нашлось. Начавшаяся вскоре Первая мировая, а затем и Гражданская войны надолго отвлекли Юрьева от работ над его проектом.

Вертолет

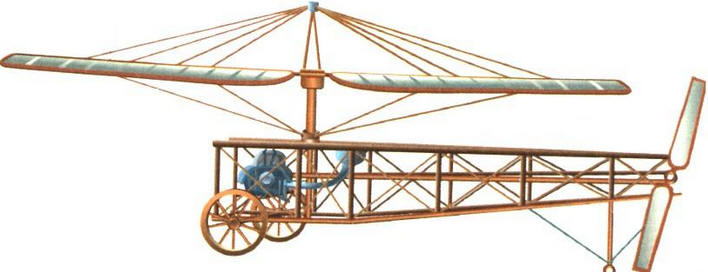

Вертолет Юрьева

Между тем в других странах продолжали появляться модели многовинтовых вертолетов. В 1914 году построил свой геликоптер англичанин Мумфорд. На нем впервые был осуществлен полет с поступательной скоростью. В 1924 году француз Эмишен впервые пролетел на своем вертолете по замкнутому кругу. В то же время Юрьев, заняв пост начальника Экспериментального аэродинамического отдела ЦАГИ, попробовал реализовать свою одновинтовую схему. Под его руководством Алексей Черемухин построил первый советский вертолет 1-ЭА.

Вертолет

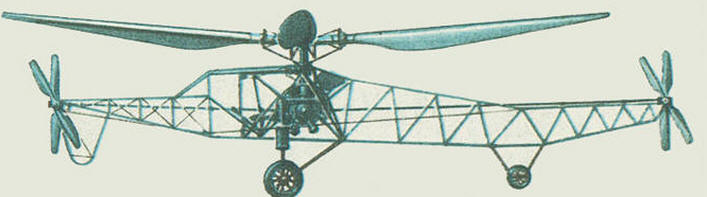

Вертолет 1-ЭА

Эта машина имела два рулевых винта и два мотора "Рон" мощностью по 120 л.с. каждый. Она также была впервые снабжена автоматом перекоса. Первые же испытания 1930 года дали блестящий результат. Пилотируемый Черемухиным вертолет уверенно отрывался от земли и легко взмывал на высоту нескольких сот метров, свободно описывал в воздухе восьмерки и другие сложные фигуры. В 1932 году Черемухин поднялся на этом вертолете на высоту 605 м, поставив тем самым абсолютный мировой рекорд. Однако и этот вертолет был еще очень далек от совершенства. Он был неустойчив. Несущий винт был сделан жестким (лопасти не меняли махового движения), что делало его работу неудовлетворительной. В дальнейшем были разработаны и построены другие модели.

В 1938 году под руководством Братухина был создан первый советский двухвинтовой вертолет 11-ЭА поперечной схемы. Но в целом в 30-е годы вертолетостроение не получило в СССР государственной поддержки. В это время большую популярность получила теория, согласно которой самолет несравненно совершеннее вертолета и по скорости, и по грузоподъемности, а вертолет - это лишь дорогая игрушка. Только в 1940 году Юрьеву с большим трудом удалось добиться разрешения на создание специального конструкторского бюро, которое он и возглавил. Вскоре загруженный большой преподавательской работой, он передал руководство отделом Ивану Братухину. Через год началась война, и создание совершенного вертолета опять отдвинулось на неопределенный срок.

В это время лидером в вертолетостроении была Германия. Талантливый конструктор Фокке создал в 30-е годы несколько совершенных двухвинтовых вертолетов поперечной схемы. В 1937 году на его вертолете FW-61 были установлены мировые рекорды: высоты - 2439 м, скорости - 123 км/ч и дальности - 109 км полета. В 1939 году новый вертолет Фокке достиг высоты 3427 м, а в 1941 году его машина FA-223 была запущен в небольшую серию. Война положила конец его разработкам, но успехи "Фокке-Вульфов" надолго приковали внимание конструкторов к поперечной схеме.

Вертолет

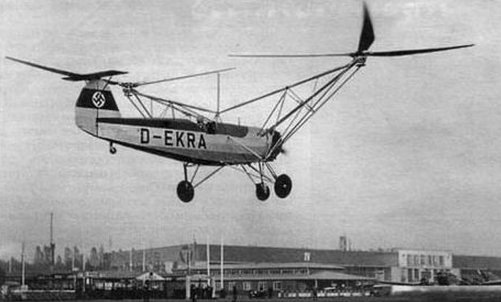

Вертолет FW-61

В том, что одновинтовая схема все-таки утвердилась в вертолетостроении как главенствующая, огромная заслуга принадлежит американскому авиаконструктору Игорю Сикорскому. (Русский по происхождению он в 1919 г эмигрировал в Америку, а в 1923 г. основал здесь свою фирму "Сикорский".) За свою жизнь Сикорский разработал несколько десятков моделей самолетов, но мировую славу ему принесло создание вертолета. Именно он впервые довел до совершенства классическую одновинтовую схему Юрьева.

Свой первый вертолет S-46 (VC-300) Сикорский построил в 1939 году. Он сразу отказался от мысли определить все параметры аппарата путем расчетов и решил создать такой вертолет, в который в ходе летных испытаний можно было бы легко вносить конструктивные изменения. Его машина имела подчеркнуто примитивный вид: простой фюзеляж был собран в виде фермы из стальных труб, летчик открыто сидел в маленьком кресле впереди двигателя. Движение от небольшого двигателя в 65 л.с. передавалось посредством ремней вверх на редуктор, от которого приводился простой по конструкции трехлопастный и трехшарнирный несущий винт. Хвостовой однолопастный рулевой винт устанавливался на длинной коробкообразной балке.

Вертолет

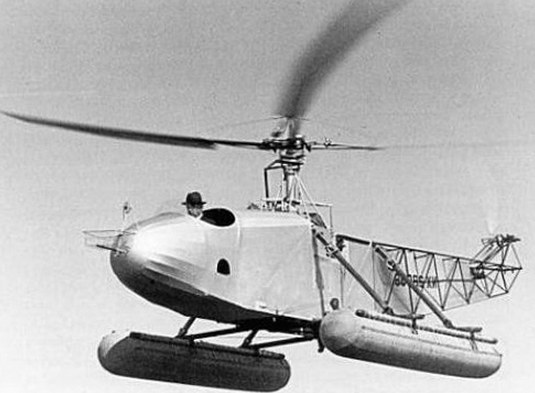

Вертолет S-46 (VC-300)

Уже первые испытания выявили многочисленные недостатки конструкции. Автомат перекоса работал очень плохо, так как был неправильно рассчитан; из-за этого вертолет плохо слушался руля и раскачивался при подъеме. В конце концов, он опрокинулся и сильно поломался. Тогда Сикорский отказался от автомата перекоса и ввел три рулевых винта (реализовав таким образом раннюю схему Юрьева, о которой говорилось выше). В этой конструкции вертолет показал хорошую управляемость. В мае 1940 года Сикорский публично демонстрировал свое детище в Бриджпорте перед американскими летчиками. На присутствующих его машина произвела большое впечатление: вертолет свободно перемещался вверх и вниз, вбок и назад, неподвижно зависал и разворачивался на месте.

Вертолет имел только один недостаток - он упорно не хотел лететь вперед. Понадобилось несколько месяцев на то, чтобы выяснить причину его "упрямства". Оказалось, что воздушные вихри, создаваемые несущим винтом, оказывали сильное воздействие на работу рулевых винтов, так что на большой скорости они отказывались работать. Когда рулевые винты были вынесены из зоны действия основного винта, маневренность и управляемость VS-300 сразу значительно улучшилась. Вообще, VS-300 имел для Сикорского огромное значение. В ходе двухлетних испытательных полетов на нем были опробованы несколько систем управления, различные типы винтов и конструкций, отработана сама форма вертолета. Количество конструкционных улучшений, внесенных в первоначальную модель, было настолько значительно, что к 1942 году от прежнего вертолета остались только кресло пилота, центральная часть фюзеляжа, топливный бак и два колеса главного шасси. Благодаря этим испытаниям намного облегчилось создание следующих вертолетов.

Вскоре командование ВВС США сделало Сикорскому заказ на разработку военного вертолета, который можно было бы использовать для корректировки огня и для связи. Новый образец получил наименование VS-316 (S-47). Многочисленные неудачи с первой машиной убедили конструктора в том, что автомат перекоса совершенно необходим для одновинтовой схемы. На этот раз автомат был рассчитан с большой тщательностью, что и предрешило успех модели.

В январе 1942 года начались летные испытания готового вертолета. В апреле машина уже демонстрировалась перед военными. Сидевший за штурвалом пилот-испытатель Чарльз Морис сумел показать огромные возможности винтокрылого летательного аппарата. Он зависал над головами изумленных зрителей, взлетал и снова садился на старое место - прямо в выемки от колес, перемещался вперед, назад, вбок, разворачивался на месте. Потом он поднимал специальной трубкой авоську с яйцами, переносил на другое место и опускал, не разбив ни одного. Были продемонстрированы и другие трюки, например, спуск и подъем пассажира по веревочной лестнице в зависший над землей вертолет. Сейчас это, разумеется, не вызывает удивления, но в то время было в диковинку и до глубины души поражало видавших виды генералов.

Один из присутствовавших высокопоставленных начальников воскликнул: "Эта штука может делать все, что делает лошадь!" А известный английский летчик-испытатель Бри признался: "Мы присутствовали при чуде". Под конец Морис продемонстрировал крейсерскую скорость - около 130 км/ч, поднялся над землей на 1500 м, а потом осуществил посадку с выключенным двигателем на авторотации.

В мае 1942 года VS-316 был принят на вооружение армии США под наименованием XR-4 и запущен в серийное производство. Всего было построено 130 таких вертолетов. В 1944 году они были впервые опробованы в боевых условиях в Бирме. Война здесь шла в джунглях, и вертолет оказался единственным транспортным средством, пригодным для снабжения войск. Японские истребители развернули настоящую охоту за тихоходными "вертушками", но не смогли сбить ни одного - при малейшей опасности вертолет прижимался к земле, скрывался между деревьями и таким образом легко уклонялся от боя.

В 1943 году фирма Сикорского выпустила новый вертолет XR-5, отличавшийся гораздо большей скоростью и грузоподъемностью. Для него впервые был разработан специальный вертолетный двигатель. Всего было построено 65 таких машин, так как из-за окончания войны министерство обороны аннулировало свои заказы. Между тем в 1944 году у Сикорского уже была готова новая модель - S-49 (всего их было выпущено 229 штук).

После войны вертолеты начали быстро распространяться по всему миру. Сикорский недолго сохранял монополию на их производство, поскольку только в США 300 фирм приступили к разработке своих моделей винтокрылых машин. Однако Сикорский имел перед ними важные преимущества - хорошо отработанную конструкцию и налаженное производство. Несмотря на конкуренцию, его фирма не только процветала, но и расширяла производство. В 1946 году он разработал модель S-51 (всего выпущено 554 машины), которая нашла широчайшее применение как в военной, так и в хозяйственной сферах. Этот вертолет был впервые оснащен автопилотом, который значительно облегчил управление. Однако самый большой успех выпал на вертолеты S-55 "Чикасо" (1949) и S-58 "Сибэт" (1954).

Вертолет

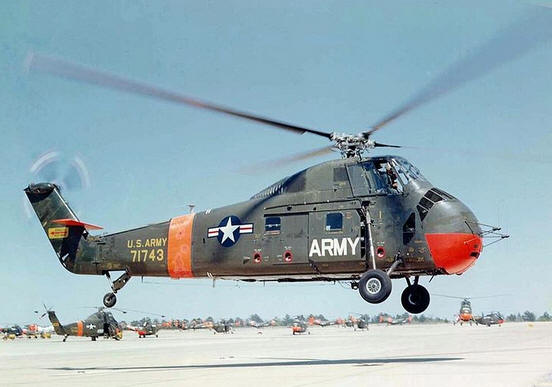

Вертолет S-58

Только на заводе Сикорского было собрано 1828 штук вертолетов первой модели и 2261 - второй. Кроме того, множество фирм в разных странах приобрело лицензию на их производство. В 1952 году два S-55-х впервые совершили перелет через Атлантический океан (с одной дозаправкой на палубе авианосца) из Америки в Европу. S-58 был признан лучшим вертолетом первого поколения. Он стал также "лебединой песней" самого Сикорского. В 1957 году 68-летний конструктор отошел от руководства компанией.

В эти годы полным ходом развернулась разработка вертолетов в СССР. После войны Юрьев сумел добиться организации двух новых КБ: Михаила Миля, который взялся разрабатывать одновинтовой вертолет, и Николая Камова, избравшего соосную схему. В работу по проектированию вертолета включилось также КБ Яковлева. Продолжал свои работы над вертолетами поперечной схемы Братухин. В 1946 году появился его вертолет Г-3. В 1947 году выпустил свой первый вертолет Ка-8 Камов. Но когда в конце 40-х годов был объявлен конкурс на лучшую советскую модель, его выиграл вертолет Миля Ми-1, созданный по одновинтовой схеме Юрьева. В 1951 году он был запущен в производство.

Автор: Рыжов К.В.
