Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Радар

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

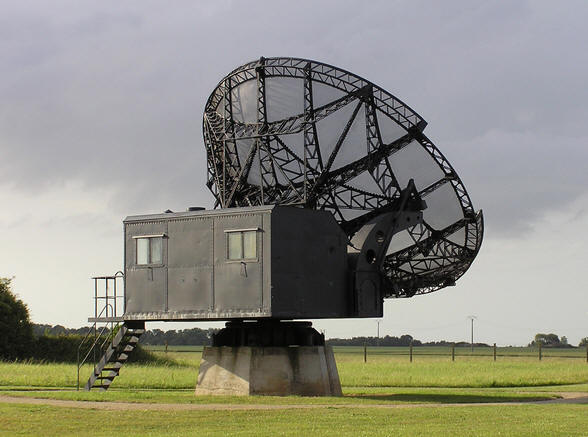

Радиолокационная станция (РЛС), радар (англ. radar от radio detection and ranging - радиообнаружение и дальнометрия) - система для обнаружения воздушных, морских и наземных объектов, а также для определения их дальности, скорости и геометрических параметров. Использует метод, основанный на излучении радиоволн и регистрации их отражений от объектов.

Радар
Радар

Одной из важнейших областей применения радио стала радиолокация, то есть использование радиоволн для определения местонахождения невидимой цели (а также скорости ее движения). Физической основой радиолокации является способность радиоволн отражаться (рассеиваться) от объектов, электрические свойства которых отличаются от электрических свойств окружающей среды.

Еще в 1886 году Генрих Герц обнаружил, что радиоволны способны отражаться металлическими и диэлектрическими телами, а в 1897 году, работая со своим радиопередатчиком, Попов открыл, что радиоволны отражаются от металлических частей кораблей и их корпуса, однако ни тот ни другой не стали глубоко изучать это явление.

Впервые идея радара пришла в голову немецкому изобретателю Хюльсмайеру, который в 1905 году получил патент на устройство, в котором эффект отражения радиоволн использовался для обнаружения кораблей. Хюльсмайер предлагал применить радиопередатчик, вращающиеся антенны направленного действия, радиоприемник со световым или звуковым индикатором, воспринимающим отраженные предметами волны. При всей своей несовершенности устройство Хюльсмайера содержало в себе все основные элементы современного локатора. В патенте, выданном в 1906 году, Хюльсмайер описал способ определения расстояния до отражающего объекта. Однако разработки Хюльсмайера практического применения не получили.

Понадобилось тридцать лет, прежде чем идея применить радиоволны для обнаружения самолетов и кораблей смогла быть претворена в реальную аппаратуру. Осуществить это раньше было невозможно по следующим причинам. Как Герц, так и Попов пользовались для своих опытов короткими волнами. Практически же радиотехника вплоть до 30-х годов XX века применяла очень длинные волны. Между тем лучшее отражение происходит при условии, что длина волны по меньшей мере равна или (что еще лучше) меньше размеров отражающего объекта (корабля или самолета). Следовательно, длинные волны, применявшиеся в радиосвязи, не могли дать хорошего отражения.

Лишь в 20-е годы радиолюбители США, которым было разрешено пользоваться для своих опытов по радиосвязи короткими волнами, показали, что на самом деле эти волны по неизвестным в то время причинам распространяются на необычайно большие расстояния. При ничтожной мощности радиопередатчиков радиолюбителям удавалось осуществить связь через Атлантический океан. Это привлекло к коротким волнам внимание ученых и профессионалов.

Первый немецкий эксперимент по активной радиолокации был проведен в марте 1935 года. Во время этого эксперимента множество передатчиков и приемников смогли засечь слабый сигнал, отразившийся от немецкого военного корабля находящегося на расстоянии одной мили. Аналогичные разработки велись также во Франции, Италии, СССР и, в несколько меньшем масштабе, в Японии.

Система, продемонстрированная в Пельценхакене 26 сентября, была прямым результатом исследований, ведущихся под руководством гениального немецкого физика Рудольфа Кунольда. В середине 30-х годов Кунольд являлся владельцем небольшой корпорации под названием "Gesellschaft fur Elektroakustische und Mechanische Apparate" (GEMA), который специализировался на разработке сложных радиопередатчиков и приемников. GEMA имела тесные связи с военно-морским научно-исследовательским институтом Германии. С середины 1935 года GEMA, пусть официально и не связанная с военно-промышленным комплексом Германии, стала принимать активное участие в подготовке к войне.

Радар

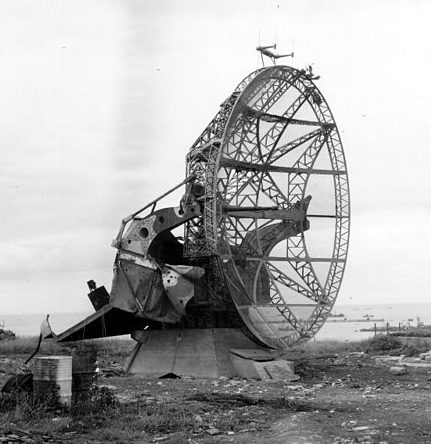

Немецкий радар FuMo 214 "Wurzburg-Riese" на побережье Нормандии, 1944 г.

В 1922 году сотрудники радиоотдела морской исследовательской лаборатории Тейлор и Юнг, работая в диапазоне ультракоротких волн, наблюдали явление радиолокации. Им сейчас же пришла мысль, что можно разработать такое устройство, при котором миноносцы, расположенные друг от друга на расстоянии нескольких миль, смогут немедленно обнаруживать неприятельское судно "независимо от тумана, темноты и дымовой завесы". Свой доклад об этом Тейлор и Юнг прислали в морское министерство США, но поддержки их предложение не получило. В 1930 году один из научных сотрудников Тейлора, инженер Хайланд, ведя опыты по радиосвязи на коротких волнах, заметил, что, когда самолет пересекал линию, на которой были расположены передатчик и приемник, появлялись искажения. Из этого Хайланд заключил, что с помощью радиопередатчика и приемника, работающих на коротких волнах, можно обнаружить местоположение самолета. В 1933 году Тейлор, Юнг и Хайланд взяли патент на свою идею.

На этот раз радару суждено было появиться на свет - для этого сложились все технические предпосылки. Главное же заключалось в том, что он стал необходим военным. Техника противовоздушной обороны между двумя мировыми войнами не получила соответствующего развития. По-прежнему главную роль играли посты воздушного наблюдения, оповещения и связи, аэростаты, прожекторы, звукоуловители. Вследствие роста скорости бомбардировщиков посты оповещения надо было выдвигать за 150 и более километров от того города, для защиты которого они предназначались, и прокладывать к ним длинные телефонные линии. Однако эти посты все равно не давали полной гарантии безопасности. Даже в хорошую ясную погоду наблюдатели не могли обнаружить самолеты, летящие на небольшой высоте. Ночью или в тумане, в облачную погоду такие посты вообще не видели самолетов и ограничивались сообщениями о "шуме моторов". Приходилось располагать эти посты в несколько поясов, разбрасывать их в шахматном порядке, чтобы прикрыть ими все дальние подступы.

Радар

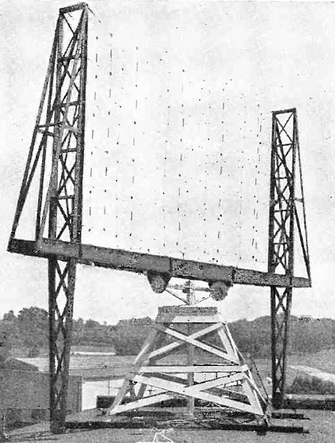

Экспериментальный радар, Лаборатория военно-морских исследований США, Anacostia, DC, конец 1930-х гг.

Точно так же прожекторы были надежны в борьбе против самолетов лишь в ясные ночи. При низкой облачности и тумане они становились бесполезны. Специально разработанные звукоуловители тоже были слабым средством обнаружения. Представим себе, что самолет находится за 10 км от наблюдательного поста. Звук мотора становился слышен слухачу звукоуловителя через 30 с небольшим секунд. За это время самолет, летевший со скоростью 600 км/ч, успевал пролететь 5 км, и звукоуловитель, следовательно, указывал место, где самолет находился полминуты назад.

В этих условиях пользоваться звукоуловителем для того чтобы наводить с его помощью прожектор или зенитное орудие, было бессмысленно. Вот почему во всех странах Европы и в США за 6-7 лет до Второй мировой войны начались усиленные поиски новых средств противовоздушной обороны, способных предупредить о нападении с воздуха. В конце концов важнейшая роль здесь была отведена радиолокации. Как известно, туман, облака, темнота не влияют на распространение радиоволн. Луч прожектора быстро тускнеет в густых облаках, а для радиоволн подобных препятствий не существует. Это делало очень перспективной идею применить их для нужд ПВО.

Однако практическое воплощение идеи радиолокации потребовало решения целого ряда сложных научных и технических проблем. В частности, надо было создать генераторы ультракоротких волн и чувствительные приемники очень слабых отраженных от объектов сигналов. Только в 1938 году Морская исследовательская лаборатория США разработала сигнальный радиолокатор XAF с дальностью действия 8 км, который был испытан на линкоре "Нью-Йорк". К 1941 году было изготовлено 19 таких радаров.

Гораздо продуктивнее шли работы в Англии, правительство которой не скупилось на расходы. Уже в 1935 году под руководством Уотсона-Уатта была создана первая импульсная радиолокационная станция дальнего обнаружения CH. Она работала в диапазоне волн 10-13 м и имела дальность действия 140 км при высоте полета самолета 4, 5 км. В 1937 году на восточном побережье Англии уже было установлено 20 таких станций. В 1938 году все они приступили к круглосуточному дежурству, продолжавшемуся до конца войны.

Хотя устройство любого радара очень сложно, принцип его действия понять нетрудно. Радиолокационная станция работает не непрерывно, а периодическими толчками - импульсами. Передатчик первой английской радиолокационной станции CH посылал импульсы 25 раз в секунду. (Посылка импульса длится в современных локаторах несколько миллионных долей секунды, а паузы между импульсами - несколько сотых или тысячных долей секунды.) Импульсный режим применяется для того, чтобы измерять время между посылкой импульса и его возвращением от отраженного объекта. Послав в пространство очень кратковременную "порцию" радиоволн, передатчик автоматически выключается и начинает работать радиоприемник. Встретив на пути своего распространения какое-либо препятствие, радиоволны рассеиваются во все стороны и частично отражаются от него обратно, к месту посылки волн, то есть к радиолокационной станции.

Этот процесс аналогичен отражению звуковых волн - явлению эхо. Достаточно крикнуть или ударить в ладоши в горном ущелье у подножья скалы - и через несколько секунд послышится слабое эхо - отражение звука. Так как скорость радиоволн чуть ли не в миллион раз больше скорости звуковых волн, то от скалы, находящейся на расстоянии 3500 м, эхо вернется через 20 секунд, а радиоволна - через две стотысячных доли секунды. Поэтому основной особенностью радиолокационной станции должно быть быстрое измерение кратчайших отрезков времени с точностью до миллионных долей секунды. Понятно, что если бы радиолокационная станция беспрерывно посылала свои сигналы, то среди мощных сигналов передатчика было бы невозможно уловить очень слабые отраженные радиоволны, вернувшиеся обратно. Антенна радиолокационной станции обладает направленным действием. В отличие от антенн радиовещательной станции, посылающей радиоволны во всех направлениях, импульсы, излучаемые радаром, концентрируются в очень узкий пучок, посылаемый в строго определенном направлении.

Приняв отраженные импульсы, радар направлял их на электронно-лучевую трубку. Здесь этот импульс (понятно, многократно усиленный) подавался на вертикальные пластины, управлявшие электронным лучом трубки (см. ее устройство в предыдущей главе) и вызывал вертикальный бросок луча на экране радара. Что же можно было наблюдать на этом экране? 25 раз в секунду в левой его части возникал электронный импульс (этот бросок был вызван тем, что очень небольшая часть энергии излученного импульса попадала в приемник), и за ним бежала направо линия развертки. Это длилось до тех пор, пока импульс не достигал цели, не отражался от нее и не возвращался обратно.

Радар

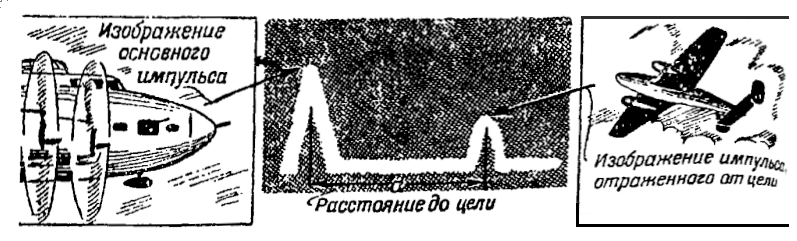

Принцип действия радара

Предположим, что линия, нарисованная электронным лучом, двигалась по экрану в течение 1 миллисекунды. За это время импульс проходил 150 км до цели, отражался от нее, возвращался обратно на станцию и высвечивался на экране в виде второго броска. У того места экрана трубки, где появился первый бросок, ставили 0, а в конце линии - 150 км. Так как скорость распространения волны постоянна, то всю эту линию можно было разделить на равные части и получить таким образом возможность считывать (в пределах 150 км) любое расстояние до цели, отраженный импульс которой был виден на экране трубки. Благодаря столь частому появлению изображения на экране, оно казалось глазу оператора как бы неподвижным и неисчезающим. Лишь импульс, отраженный от цели, медленно перемещался влево по линии, если самолет летел по направлению к станции.

Радар

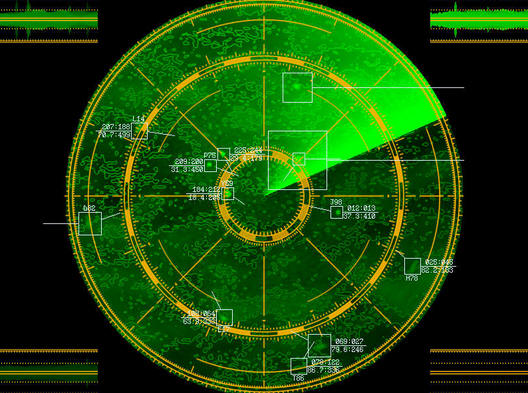

Экран радара

Все сведения об обнаруженных самолетах противника радиолокационные станции передавали на так называемый "фильтрующий центр". Здесь по донесениям отдельных станций производилось сличение и уточнение данных о воздушной обстановке. Отобранные и проверенные сведения "фильтрующий центр" передавал командованию. На центральном командном пункте имелась большая карта. Специальные операторы перемещали по карте маленькие модели самолетов. Командование таким образом могло непрерывно наблюдать воздушную обстановку и сообразно с этим принимать нужные решения. Впоследствии оказалось, что станции дальнего обнаружения могут давать и дополнительные сведения о числе вражеских самолетов, их курсе и скорости. Командные пункты ПВО по этим сведениям могли заключить, какое количество бомбардировщиков участвует в операции, установить, к какому пункту они направляются и когда к нему прибудут.

Однако первые радары обладали и крупными недостатками. Поскольку они работали на волне 10 и более метров, антенны их были громоздки и неподвижны. К примеру, антенна передатчика CH подвешивалась на мачтах высотой 120 м. Неподалеку располагалась приемная станция с антенной на высоте 80 м. Обладая направленным действием, эти антенны излучали радиоволны широким конусом вперед и несколько в сторону от главного направления. Вправо, влево и назад эти антенны не излучали, и, следовательно, на этих направлениях радары не могли обнаружить самолеты. Поскольку их волны отражались от земли и воды, низколетящие цели были им недоступны. Так что самолеты, приближавшиеся к Англии на высоте менее 100 м, могли пролететь незаметно для радаров.

Устранить эти изъяны можно было только созданием новых радиолокационных станций, работающих на более коротких волнах. В первые годы развития радиолокации применялись волны длиной 10-15 м, но в дальнейшем оказалось, что удобнее использовать для этой цели волны в тысячу раз короче - порядка нескольких сантиметров. Приборы, работавшие в таком диапазоне, до начала войны являлись, по существу, лабораторными конструкциями, были очень капризны и обладали ничтожной мощностью. Известные в то время типы электронных ламп очень плохо или почти не работали на сантиметровых волнах. Все необходимое оборудование для более совершенных радаров было создано в рекордно короткие сроки уже в начале войны.

Сначала перешли на волну в 1, 5 м, что позволило сразу улучшить работу радара и резко сократить размеры антенн. Тогда появилась мысль, что такую антенну можно вращать в горизонтальном направлении и рассылать импульсы локатора во все стороны, а не только вперед. Далее напрашивалось предположение, что если радар поочередно посылает импульсы и принимает их отражения, то вовсе не обязательно передающую и принимающую станции размещать отдельно: можно и должно передавать и принимать на одну и ту же антенну, поочередно подключая ее то к передатчику, то к приемнику. В 1939 году была разработана станция CHL для обнаружения низколетящих самолетов и надводных кораблей с дальностью действия 100 км. Такие станции располагались на расстоянии 40 км друг от друга, защищая устье Темзы и подходы к ней. В дальнейшем количество станций было увеличено так, чтобы прикрыть все восточное побережье Англии. Введение ряда усовершенствований позволило увеличить дальность действия радаров до 160-190 км.

Все эти меры с лихвой оправдали себя в 1939-1940 годах, когда развернулась грандиозная битва за Англию. Не имея возможности перебросить в Англию свои войска, Гитлер двинул против нее армады своих бомбардировщиков. Английские истребители не знали покоя ни днем, ни ночью, отбивая одну за другой воздушные атаки немцев. Радиолокационные станции дальнего обнаружения играли в это время огромную роль во всей системе ПВО. Немецкие летчики вскоре убедились, что невидимые лучи радаров для них страшнее истребителей и зениток. Применение радиолокации навело вскоре англичан на мысль нацеливать с помощью радаров свои истребители на бомбардировщики врага. Для этого были созданы небольшие радиолокационные станции (GCI). Они имели меньшую дальность действия, но зато более точно определяли положение вражеских самолетов. Эти радары устанавливались неподалеку от аэродромов истребительной авиации. Получив сообщение от станций дальнего обнаружения, они начинали следить за приближающимся врагом, давая летчикам-истребителям точные данные о местоположении врага.

Для станций такого типа прежняя электронно-лучевая трубка с горизонтальной линией развертки была неудобна, поскольку в каждый момент времени она могла наблюдать только за одним самолетом и постоянно должна была переключаться с одной цели на другую. В связи с этим произошло крупное усовершенствование радиолокационной техники - появилась так называемая трубка кругового обзора, получившая в скором времени самое широкое распространение во многих типах станций. На экране такой трубки световая линия развертки начиналась не с левого края экрана, как в прежних конструкциях, а от центра. Эта линия вращалась по часовой стрелке одновременно с вращением антенны, отражая на экране местоположение целей вокруг станции. Такой экран создавал как бы карту воздушной обстановки. Световое пятно в центре экрана отмечало местоположение радиолокационной станции.

Концентрические кольца вокруг этого пятна помогали определить расстояние до отраженных импульсов, которые обозначились в виде более светлых точек. Офицер станции наведения одновременно наблюдал на таком экране за всеми интересующими его целями. Осуществление наведения значительно упрощалось. Понятно, что на таком радаре описанный выше способ работы индикатора не годился, так как все сигналы, отраженные от объектов, мгновенно пропадали с экрана. Здесь применялись экраны, обладающие так называемым "послесвечением", то есть сохраняющие свечение в течение определенного промежутка времени. В таких трубках отклонение электронного луча осуществлялось с помощью катушек, ток в которых изменялся линейно в зависимости от времени.

Применение всех систем радиолокационной обороны уже в первый период войны дало ощутимые результаты. За четыре месяца 1940 года в небе над Англией было уничтожено более 3000 немецких самолетов, причем 2600 из них были сбиты истребителями, наведенными своими радиолокационными станциями. Из-за больших потерь немцы были вынуждены прекратить дневные налеты. Однако и это не спасло их. Англичанами в срочном порядке была разработана небольшая радиолокационная станция AI, размещавшаяся на борту самолета. Она могла обнаруживать цели на расстоянии 3-5 км.

Новыми радарами были оснащены специальные ночные истребители. Кроме пилота на них размещался стрелок-радиооператор. По наводке с земли такие самолеты приближались к немецким бомбардировщикам на расстояние видимости своего радара. После этого уже сам оператор, имея перед лицом трубку локатора, давал летчику команды по внутреннему переговорному устройству, куда направить машину, чтобы сблизиться с бомбардировщиками. К весне 1941 года система ночной радиолокационной обороны уже оправдывала свое назначение. Если в январе англичане сбили всего 4 немецких ночных бомбардировщика, то в апреле 58, а в мае 102.

Автор: Рыжов К.В.
