www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Телевидение

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Телевидение - комплекс устройств для передачи движущегося изображения и звука на расстояние. В обиходе используется также для обозначения организаций, занимающихся производством и распространением телевизионных программ. Вместе с радиовещанием является наиболее массовым средством распространения информации (политической, культурной, научно-познавательной или учебной), а также одним из основных средств связи.

Телевидение

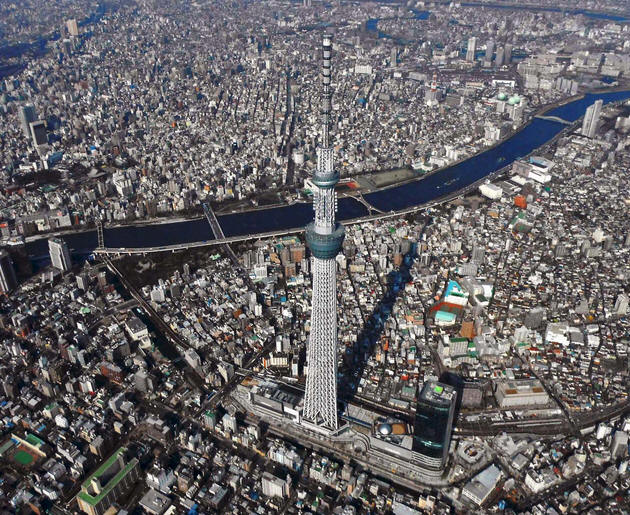

Токийская телевышка

Телевидение является, быть может, одним из самых замечательных изобретений XX века и наравне с автомобилем, самолетом, компьютером, ядерным реактором заслуживает права на эпитеты "величайшее", "главнейшее", "чудесное" и "невероятное". Оно настолько глубоко проникло сейчас во все сферы нашего бытия, настолько тесно связано с жизнью каждого человека, что без телевизионного экрана уже невозможно представить себе ни современную технику, ни современную цивилизацию.

Как и любое сложное техническое творение, телевидение появилось и развилось в совершенную систему благодаря усилиям многих и многих изобретателей. В короткой главе, конечно, трудно рассказать обо всех, кто в той или иной мере приложил свои руки и ум к созданию телевизионной техники. Поэтому мы остановимся только на самых важных и значительных моментах истории ее возникновения.

Ранним предшественником телевидения следует считать копирующий телеграф Александра Бена, на который он получил патент в 1843 году. Основу отправляющего и принимающего аппаратов составляли здесь сургучно-металлические пластины, устроенные особым образом. Для их изготовления Бен брал изолированную проволоку, резал ее на куски длиной 2, 5 см и плотно набивал ими прямоугольную раму, так чтобы отрезки проволоки были параллельны друг другу, а их торцы располагались в двух плоскостях. Затем он заливал рамку жидким сургучом, остужал и полировал ее с обеих сторон до получения гладких диэлектрических поверхностей с металлическими вкраплениями.

Телевидение

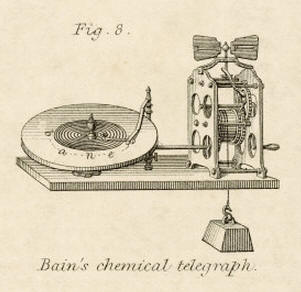

Копирующий телеграф Александра Бена

Аппарат Бена был пригоден для передачи изображений с металлических клише или с металлических типографских литер. Если металлическое клише или типографский шрифт прижимали к одной из сторон металлосургучной пластины передающего аппарата, то часть проволок оказывалась электрически замкнута между собой и получала контакт с участком цепи, подводимым к шрифту и к источнику тока. Этот контакт переходил и на концы тех же проволок с противоположной стороны пластины. Одновременно к аналогичной пластине приемного аппарата прикладывали лист влажной бумаги, предварительно пропитанной солями калия и натрия, которая была способна изменять свою окраску под действием электрического тока.

Действие аппарата состояло в том, что одновременно на передающей и приемной станциях приводили в движение маятники с закрепленными на них контактными перьями, которые скользили по отполированной поверхности обеих пластин (на передающем и принимающем конце). Теперь рассмотрим, что происходило в телеграфной линии при различных положениях контактного пера.

Когда перо скользило по диэлектрической сургучной части пластины и по металлическим вкраплениям, не имевшим контакта с выступами клише или литер шрифта, тогда цепь оставалась разомкнутой, и ток от батареи в линию не поступал. Касание контактным пером торца проволоки, соединенной со шрифтом, моментально замыкало цепь, и ток шел по линии связи до приемного аппарата, вызывая окраску участка бумаги. Совершив очередное колебание, маятники притягивались электромагнитами и ненадолго останавливались. За это время металлосургучные пластины с помощью часового механизма опускались на небольшое, но одинаковое расстояние вниз с тем, чтобы при очередном колебании маятника контактное перо перемещалось по торцам следующего ряда проволок.

Таким образом, рельефное изображение, прижатое к пластине передающего аппарата, точка за точкой, строка за строкой преобразовывалось в элементарные сигналы, которые поступали на приемный пункт по телеграфной линии связи. Здесь благодаря электрохимическому действию тока изображение проявлялось на влажной пропитанной бумаге, прижатой к пластине приемного аппарата.

Это остроумное изобретение уже содержало в себе три существенных признака телевизионных систем: 1) разложение цельного оригинала на отдельные элементы (точки), которые передаются по очереди в строгой последовательности; 2) построчную развертку изображения; 3) синхронное движение коммутирующих устройств на передающей и принимающей станциях. Из-за своей сложности и высокой цены копирующий телеграф не получил практического применения, но в его конструкции впервые была разрешена задача электрической передачи изображения на большое расстояние.

Аналогичный аппарат Бекуэла, созданный в 1848 году, имел более простое устройство. Специальной краской, не проводившей электрический ток, писали текст или рисовали картину на металлической фольге. Затем этой фольгой обтягивали цилиндр, вращавшийся с помощью часового механизма. Вдоль цилиндра перемещался один-единственный ползунковый контакт, соединенный проводом с таким же ползунком приемного аппарата. При вращении цилиндра на станции отправления ползунок касался как открытой, так и изолированной поверхности фольги. В зависимости от этого в цепи присутствовал или отсутствовал электрический ток, на который реагировала химически обработанная бумага, уложенная на цилиндр в приемнике.

Новая эпоха в истории телевидения началась после открытия явления фотоэффекта. Прежде всего получил применение внутренний фотоэффект, суть которого состояла в том, что некоторые полупроводники при их освещении значительно меняли свое электрическое сопротивление. Первым эту интересную способность полупроводников отметил англичанин Смит.

В 1873 году он сообщил о произведенных им опытах с кристаллическим селеном (открытым в 1817 г. шведским химиком Берцелиусом). В этих опытах полоски из селена были разложены в стеклянные запаянные трубки с платиновыми вводами. Трубки помещали в светонепроницаемый ящик с крышкой. В темноте сопротивление полосок селена было довольно высоким и оставалось весьма стабильным, но как только крышка ящика отодвигалась, проводимость возрастала на 15-100%. Простое движение руки над трубками увеличивало сопротивление селена на 15-20%. (Объяснение этому интересному явлению было найдено намного позже, когда была создана квантовая теория света.

Телевидение

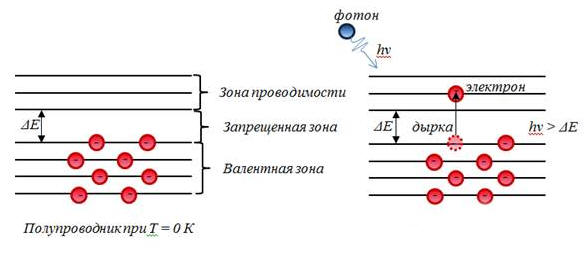

Внутренний фотоэффект

Способность того или иного вещества проводить или не проводить ток, как мы знаем, зависит от того, есть ли в нем свободные заряженные частицы. В обычном состоянии в кристалле селена нет таких заряженных частиц. Но при освещении фотоны света выбивают из атомов селена часть электронов. Эти электроны свободно перемещаются между узлами кристаллической решетки полупроводника точно так же, как электроны в металле. Таким образом, полупроводник приобретает свойства проводника и сопротивление его значительно уменьшается.)

Вскоре открытие Смита стало широко применяться в телевизионных системах. Известно, что каждый предмет становится видимым только в том случае, если он освещаем или если является источником света. Светлые или темные участки наблюдаемого предмета или его изображения отличаются друг от друга различной интенсивностью отраженного или излучаемого ими света. Телевидение как раз и базируется на том, что каждый предмет (если не учитывать его цветность) можно рассматривать как комбинацию большого числа более или менее светлых и темных точек. От каждой из этих точек к наблюдателю идет световой поток разной интенсивности - от светлых точек более сильный, от темных - слабый. Следовательно, если бы можно было создать такое устройство, которое на передающей станции преобразовывало световые сигналы падающего на него изображения в соответствующие электрические импульсы разной силы, а на принимающей вновь превращало эти импульсы в световые сигналы разной интенсивности, то проблема передачи изображения на расстояние была бы в общих чертах разрешена. После открытия внутреннего фотоэффекта стало очевидно, что таким преобразующим устройством может служить селеновая пластина.

В 1878 году португальский профессор физики Адриано де Пайва в одном из научных журналов изложил идею нового устройства для передачи изображений по проводам. Передающее устройство де Пайва представляло собой камеру-обскуру, на задней стенке которой была установлена большая селеновая пластина. Различные участки этой пластины должны были по разному изменять свое сопротивление в зависимости от освещения. Впрочем, де Пайва признавал, что не знает, как произвести обратное действие - заставить светиться экран на приемной станции.

В 1880 году Пайва выпустил брошюру "Электрическая телескопия" - первую в историю книгу, специально посвященную телевидению. Здесь было дано дальнейшее развитие идеи, изложенной за два года до этого. Итак, передаваемое изображение оптическим путем проецировалось на пластину из множества селеновых элементов. Ток от батареи подавался на металлический контакт, который быстро перемещался по пластине. Если какой-то сегмент был освещен ярко, сопротивление его было небольшим и ток с него оказывался более сильным, чем тот, который снимался с плохо освещенного сегмента. В результате по проводам передавались электрические сигналы разной силы. В приемном устройстве движение этого контакта синхронно повторяла электрическая лампочка, перемещавшаяся за матовым стеклом, которая горела то ярко, то тускло в зависимости от силы импульса тока (то есть от освещенности каждого сегмента селеновой пластины).

По мысли де Пайва, если бы удалось получить достаточно быстрое движение контакта и лампочки, то у зрителя, глядевшего на матовое стекло, должно было создаться зрительное представление о проецируемом предмете. Как этого добиться, де Пайва не знал. Однако для своего времени это была очень интересная идея.

В 1881 году французский адвокат Константин Сенлек в брошюре "Телектроскоп" описал проект телевизионного устройства, состоящего из двух панелей - передающей и принимающей - и из такого же количества газоразрядных лампочек. Изображение проецировалось на передающую матрицу из множества селеновых элементов, в результате чего с каждой из ячеек, в зависимости от ее освещения, снимался ток определенной величины. На передающей и принимающей станциях располагались соединенные между собой электрическим проводом механические коммутаторы, действовавшие совершенно синхронно. Передающий коммутатор с большой скоростью замыкался последовательно на все ячейки матрицы (как бы обегая их построчно) и передавал с каждой из них ток на приемный коммутатор. В результате на приемной панели вспыхивали лампочки, притом каждая горела более или менее интенсивно, в зависимости от величины передаваемого тока. Сенлек построил действующую модель своего телектроскопа, но не смог передать на нем ничего, кроме нескольких светящихся точек.

Слабым местом всех первых телевизионных систем оставался механический коммутатор. В самом деле, для того чтобы на сетчатке глаза наблюдателя создался образ передаваемого ему изображения, на экране приемной станции за одну секунду должно смениться около десятка мгновенных снимков. То есть развертка изображения (время, которое затрачивается на снятие сигнала со всех ячеек передающей селеновой пластины) должна была занимать около 0, 1 секунды. Развертка с помощью перемещающегося контакта, придуманная еще Беном, для этой цели явно не годилась.

Было предложено несколько способов разрешить эту трудность. Наконец, в 1884 году молодой немецкий студент Пауль Нипков нашел классическое решение проблемы развертки передаваемых картин. Главной деталью устройства Нипкова был светонепроницаемый диск с крошечными отверстиями около внешнего края. Расстояния между отверстиями были одинаковы, однако каждое следующее было смещено к центру диска на величину диаметра отверстия.

Телевидение

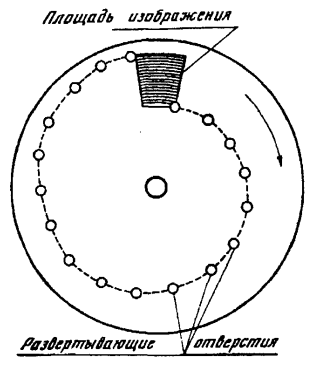

Диск Нипкова

Передача изображения должна была осуществляться следующим образом. Объектив проецировал на диск уменьшенное действительное изображение предмета. По другую сторону диска помещалась селеновая пластинка. Диск приводили с помощью электродвигателя в очень быстрое вращение. При этом в каждый момент времени свет на элемент попадал только через одно какое-то отверстие, перемещавшееся по дугообразной линии. Сначала между изображением и светочувствительной пластинкой проходило верхнее отверстие, через которое на фотоэлемент проецировалась последовательно только верхняя кромка изображения. Когда это отверстие уходило за рамку изображения, с другого края рамки подвигалось другое, расположенное несколько ниже, и проецировало на фотоэлемент следующую полоску (или, как стали говорить позже, - "строчку") изображения. Таким образом, за один оборот диска перед фотоэлементом проходили поочередно все участки изображения. (Этот процесс, получивший название "построчной развертки изображения", является одним из центральных в системе телевидения.

"Диск Нипкова" стал первым простым устройством, позволившим осуществить такую развертку. В течение последующих пятидесяти лет он являлся неотъемлемой частью многих телевизионных устройств.) Далее сигналы от каждой ячейки фотоэлемента последовательно передавались по проводу на приемную станцию. Здесь этот ток подавался к неоновой лампе, которая, соответственно, горела то ярче, то слабее, в зависимости от силы передаваемого тока. Между наблюдателем и лампой помещался такой же перфорированный диск, как и на передающей станции, вращавшийся с ним в строгой синхронности. В каждый момент времени зритель мог наблюдать светящиеся строки, яркость элементов которых была пропорциональна яркости таких же элементов на диске передатчика. В целом в устройстве Нипкова были уже все основные узлы так называемого "механического" телевидения.

Первые изобретатели телевидения предполагали посылать электрические сигналы по проводам, но как только стало развиваться радио, явилась мысль, что эти сигналы можно передавать с помощью электромагнитных волн. Впервые эту идею выдвинул 15-летний польский гимназист Мечислав Вольфке, который в 1898 году подал патентную заявку на первое телевизионное устройство без проводов. Передающее устройство Вольфке было таким же, как у Нипкова, только сигналы с фотоэлемента передавались здесь на первичную обмотку трансформатора, вторичная обмотка которого замыкалась на вибратор Герца, излучавший электромагнитные волны. В приемнике ток подавался на неоновую лампу, и проекция изображения происходила так же, как у Нипкова.

Несмотря на удачное разрешение проблемы развертки, ни Нипкову, ни его последователям не удалось осуществить передачу изображений. Простые фотоэлементы, преобразуя яркость передаваемой точки в электрический сигнал, давали очень слабые импульсы тока, который терялся в более или менее протяженной линии связи. Хотя отдельные изобретатели сумели построить действующие аппараты и передавали с их помощью элементарные изображения, имевшиеся в их распоряжении технические средства не позволяли вынести эксперименты за пределы лаборатории. Основным препятствием для дальнейшего развития телевидения было отсутствие существенного элемента связи - усилителя сигналов. Только после изобретения электронных ламп это препятствие было преодолено.

Развитию телевидения также способствовали новые открытия в области фотоэффекта. В 1888 году русский физик Ульянин обнаружил интересное явление - на границе металл-селен при освещении ее светом источника начинал вырабатываться электрический ток. Ульянин поспешил использовать это свойство и изготовил первый селеновый фотоэлемент с тонкой золотой пленкой, вырабатывавший на свету слабый ток. (Этот эффект теперь широко используется в технике, например, в солнечных батареях.) Напомним, что до этого было известно только одно проявление светочувствительных свойств селена - изменение сопротивления. Поэтому в цепь селенового фотоэлемента надо было обязательно включать источник питания - внешнюю батарею. Теперь необходимость в этом отпала.

Первые практические телевизионные системы были созданы только в XX веке. В 1923 году Чарльз Дженкинс осуществил передачу неподвижного изображения по радио из Вашингтона в Филадельфию и Бостон, а в 1925 году ему удалось передать изображение движущихся фигур. Для развертки Дженкинс применил диск Нипкова, а для усиления видеосигнала - усилитель на электронных лампах. В приемнике использовалась неоновая лампа, на которую зритель смотрел через отверстия другого диска Нипкова и видел точки различной яркости, располагавшиеся точно в таком же порядке, как и на передаваемом изображении. Для этого приемный диск вращался с той же скоростью, что и передающий, делая 12,5 оборотов в секунду (другими словами, перед зрителем в одну секунду сменялось 12, 5 кадров - достаточная скорость для того, чтобы передавать движение). Позже скорость была увеличена до 25 кадров в секунду. Успешные результаты были достигнуты также в Англии. В 1928 году шотландец Джон Бэрд основал первую в Европе акционерную телевизионную компанию и начал опытные передачи через радиостанцию, расположенную в Лондоне. Его же фирма наладила выпуск первых механических телевизоров. Изображение в них развертывалось на 30 строк.

Широкая публика поначалу с восторгом отнеслась к новому изобретению. Зрители были снисходительны даже к тому, что изображение в их телевизорах часто оказывалось темным, нечетким и расплывчатым. Впрочем, с годами энтузиазм поутих. Оказалось, что получить хорошее, четкое изображение в механическом телевидении вообще невозможно. (Подсчитано, что для этого диск Нипкова должен иметь развертку на 600 строк с диаметром отверстия около 0, 1 мм. При этом диаметр самого диска достигнет 28 м. При вращении с необходимой скоростью он неминуемо разлетится под действием центробежных сил.) Хотя во многих больших городах (в том числе в Москве и Ленинграде) существовали свои телевизионные студии, а десятки тысяч людей имели у себя дома телевизоры, широкого распространения механическое телевидение не получило и в конце концов повсеместно уступило первенство электронному телевидению, о котором теперь и пойдет речь.

Эпоха электронного телевидения началась с изобретения электронно-лучевой трубки. Прообразом электронной трубки была газоразрядная лампа, изобретенная в 1856 году немецким стеклодувом Гейслером, который научился вплавлять в стеклянную колбу платиновые электроды и создал первые газонаполненные трубки. Сейчас газоразрядные лампы распространены повсюду, и устройство их хорошо известно: по обе стороны стеклянной трубки, наполненной каким-нибудь газом, помещают два электрода. Когда на эти электроды подается напряжение от сильного источника тока, между ними возникает электрическое поле. В этом поле молекулы газа ионизируются (теряют свои электроны) и превращаются в заряженные частицы. В результате через трубку происходит электрический разряд, под действием которого газ начинает ярко светиться.

Это явление сразу заинтересовало многих ученых. К их числу относился и боннский профессор Плюккер, для которого Гейслер специально изготовлял запаянные трубки с различными смесями газов. В 1858 году Плюккер заметил, что при пропускании электрического тока стекло вблизи катода светится как-то по особенному, не так, как в остальных частях лампы. Изучив этот эффект, Плюккер пришел к выводу, что вблизи катода при электрическом разряде возникает какое-то излучение, которое он назвал "катодным". В 1869 году немецкий физик Гитторф открыл, что катодные лучи способны отклоняться под действием магнитного поля. В 1879 году английский физик Уильям Крукс провел фундаментальное исследование катодных лучей и пришел к выводу, что с поверхности катода при его нагревании испускается поток каких-то частиц. (В 1897 г. английский физик Томсон доказал, что катодные лучи являются потоком заряженных частиц - электронов.) Для своих опытов Крукс создал специальную трубку, которая была первой в истории катодно-лучевой трубкой.

Телевидение

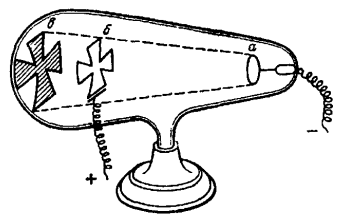

Трубка Крукса для демонстрации прямолинейных катодных пучков

Между прочим Крукс открыл, что некоторые вещества (они получили название люминофоров) начинают светиться при бомбардировке их катодными лучами. В 1894 году Ленард установил, что свечение люминофоров тем сильнее, чем сильнее катодный ток. В 1895 году профессор Страсбурского университета Карл Браун на основе трубки Крукса создал катодную (электронную) осциллографическую трубку, предназначенную для исследования различных электрических токов.

Телевидение

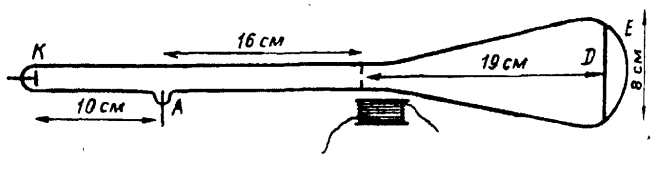

Трубка Брауна

В трубке Брауна катод был покрыт диафрагмой - экраном с небольшим отверстием, в результате чего с катода испускался не широкий пучок, как в опытах Крукса, а узкий луч. Снаружи стеклянной колбы помещалась катушка, на которую подавался исследуемый ток. Этот ток, проходя через катушку, создавал вокруг переменное магнитное поле, которое отклоняло катодный луч в вертикальной плоскости. Экраном служила стеклянная пластинка, покрытая со стороны катода люминофором. Луч проходил через диафрагму и создавал на экране небольшое светящееся пятно. Под действием отклоняющего магнитного поля луч начинал колебаться и вычерчивал на экране вертикальную линию, которая отмечала максимальное и минимальное значение исследуемого тока. С помощью зеркальца эта светящаяся линия отбрасывалась на внешний экран.

Несколько позже, в 1902 году, русский ученый Петровский усовершенствовал трубку Брауна, предложив использовать вторую катушку для отклонения электронного луча также в горизонтальной плоскости. Теперь, подавая соответствующие сигналы, можно было заставить луч обегать весь экран. В 1903 году немецкий физик Венельт сделал еще одно усовершенствование - он ввел в трубку цилиндрический электрод, заряженный отрицательно. Изменяя силу заряда на этом электроде, можно было усиливать или ослаблять электронный поток с катода, делая точку на экране то более яркой, то тусклой.

В 1907 году Леонид Мандельштам предложил для управления лучом в трубке Брауна использовать две системы отклоняющих пластин, на которые подавалось пилообразное напряжение. Благодаря этому электронный луч стал вычерчивать на экране так называемый растр - светящиеся строки, которые располагались одна под другой от верхней кромки экрана до самой нижней. Происходило это следующим образом. На пути электронного луча в трубке помещались две вертикально расположенные пластины, на которые, как уже говорилось, подавалось переменное напряжение пилообразной формы, создаваемое специальным генератором. Когда это напряжение было равно 0, электронный луч занимал на экране некоторое начальное положение. Затем, после того как положительная пластина начинала с определенной скоростью заряжаться, электроны отклонялись к ней и конец луча двигался по экрану. Это передвижение продолжалось до тех пор, пока напряжение положительной пластинки не достигало максимума. После этого напряжение быстро уменьшалось, и электронный луч быстро возвращался в исходное положение. Затем все повторялось сначала.

Одновременно луч совершал колебания в вертикальной плоскости. Для отклонения по вертикали предназначалась вторая пара пластин. Легко видеть, что если частота пилообразного напряжения, прилагаемого к вертикальным пластинам, была в 10 раз больше той, которая прилагалось к горизонтальным, то за время, соответствующее одному кадру, луч успевал образовать 10 строк. Вместо переменного электрического поля можно было использовать переменное магнитное, создаваемое двумя катушками. Все эти открытия и изобретения заложили фундаментальные основы электронного телевидения.

Первым, кто предложил применить электронно-лучевую трубку для телевизионной передачи, был русский физик Борис Розинг. В 1907 году он получил патент на способ электрической передачи изображения на расстояние.

Телевидение

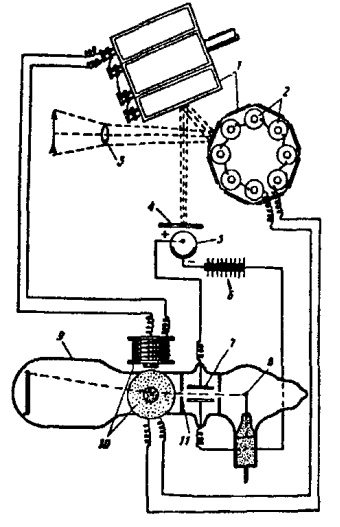

Схема телевизионной системы Розинга: 1 - зеркальные грани барабанов с катушками синхронизации; 2,3 -линзы; 4 - экран с отверстием; 5 - фотоэлемент; 6 - батарея; 7 - пластины конденсатора; 8 - катод; 9 - электронно-лучевая трубка с экраном; 10 - электромагниты отклонения электронного пучка; 77 - диафрагма с отверстием

Для построчной развертки изображения Розинг использовал два зеркальных барабана, представлявших собой многогранные призмы с плоскими зеркалами. Каждое зеркало было слегка наклонено к оси призмы, и угол наклона равномерно возрастал от зеркала к зеркалу. При вращении барабанов световые лучи, идущие от разных элементов передаваемого изображения, отражались последовательно зеркальными гранями и поочередно (построчно) попадали на фотоэлемент. Ток с фотоэлемента передавался на пластины конденсатора. В зависимости от величины подаваемого тока между ними проходило большее или меньшее количество электронов, что позволяло изменять яркость освещения соответствующих точек люминесцентного экрана. (Электрическое поле внутри конденсатора при изменении напряжения сигнала отклоняло луч по вертикали, вследствие чего изменялось количество электронов, попадавших на экран через отверстие в диафрагме.)

Телевидение

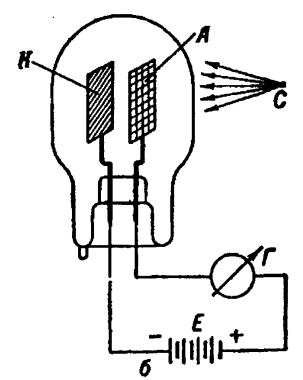

Фотоэлемент с внешним фотоэффектом

Таким образом, трубка заменяла сразу два узла прежних механических систем развертывающего устройства (например, диск Нипкова) и источник света (например, газосветную лампу). Две взаимно перпендикулярные катушки управляли движением луча таким образом, что он вычерчивал растр (начинал движение с верхнего левого угла экрана и оканчивал в правом углу, затем быстро возвращался на левый край, опускался немного вниз и делал развертку второй строчки). Движение луча и вращение зеркальных барабанов было строго синхронизировано между собой, так что прохождение каждой проецируемой грани мимо фотоэлемента соответствовало прохождению одной строчки проецирующего луча. На прохождение всего экрана луч затрачивал около 0, 1 секунды. Благодаря этому рисунок луча воспринимался глазом как цельное изображение.

После долгих и упорных опытов со своей несовершенной аппаратурой Розинг сумел получить первое изображение - ярко освещенной решетки - на экране своего приемника. Это изображение состояло из четырех полос. Когда закрывали одно из отверстий решетки, соответствующая ему полоса на экране исчезала. Телевизор мог передавать изображение простых геометрических фигур, а также движение руки. Сообщения об изобретении Розинга были напечатаны в технических журналах США, Японии и Германии и оказали большое влияние на дальнейшее развитие телевидения. Хотя Розингу принадлежит слава родоначальника электронного телевидения, его телевизионная система еще не была полностью электронной - съемка и передача изображения производились с помощью механического устройства - зеркальных барабанов. Электронной в его системе была только принимающая трубка, в устройстве которой уже можно видеть многие черты черно-белого телевизора. Следующим шагом должно было стать создание электронно-лучевой передающей трубки, действие которой основано на внешнем фотоэффекте.

Внешний фотоэффект был открыт в 1887 году Генрихом Герцем и глубоко изучен в следующем году русским физиком Александром Столетовым. Суть этого явления заключается в том, что под действием света происходит выбивание электронов с поверхности заряженной пластины. Выбитые электроны образуют облако, которое притягивается к положительному электроду, образуя электрический ток в вакууме или разряженном газе. На этом принципе основана работа фотоэлемента, созданного в 1906 году немецким ученым Дембером. Катод и анод здесь помещены в стеклянной колбе, из которой выкачан воздух. К - катод, покрытый светочувствительным веществом (лучше всего цезием); А - анод, который представляет собой металлическую сетку и не мешает проходить свету на анод; С - источник света; Е - батарея. Свет, падающий на фотокатод фотоэлемента, освобождает из него электроны, которые устремляются к положительно заряженному аноду. Уменьшение или усиление освещения фотокатода соответственно увеличивает или уменьшает ток в его цепи.

В 1911 году английский инженер Ален Суинтон предложил проект телевизионного устройства, в котором электронно-лучевая трубка использовалась не только как приемник, но и в качестве передатчика. В основе передающей трубки Суинтона - трубка Крукса, к катоду которой прикладывалось отрицательное напряжение в 100000 вольт относительно анода. Узкий пучок электронов проходил сквозь отверстие в аноде C и попадал на экран I, описывая на нем с помощью отклоняющих катушек E растр. Экран состоял из миниатюрных, изолированных друг от друга металлических рубидиевых кубиков. С противоположной стороны сквозь сетку L и отсек с парами натрия на экран I проецировалось изображение. Свет от каждой его точки попадал на отдельный рубидиевый кубик экрана, который действовал как независимый фотоэлемент, и выбивал с его поверхности электроны. В соответствии с законами внешнего фотоэффекта этих электронов было тем больше, чем интенсивнее оказывалось действие света.

Телевидение

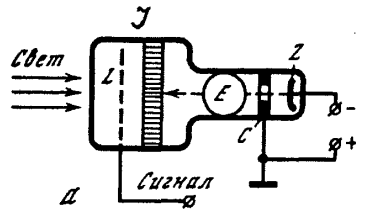

Передающая телевизионная трубка Суинтона: L - сетка; I - экран; Е - отклоняющая катушка; Z - катод

До тех пор пока на кубик не подавалось напряжение, выбитые электроны находились вблизи экрана. Но когда электронный луч, обегавший один за другим все кубики, попадал на какой-то из них, тот получал отрицательный заряд. Тогда электроны, выбитые светом с поверхности кубика, устремлялись к сетке L, которая, следовательно, в каждый момент времени имела на себе заряд, соответствующий какой-то точке экрана. Этот заряд снимался с сетки и передавался затем как видеосигнал на приемную трубку, устройство которой основывалось на тех же принципах, что и у Розинга. Электронный луч принимающей трубки был синхронизирован с лучом передающей трубки, а интенсивность его в каждой точке напрямую зависела от силы посылаемого видеосигнала. Практически действующей телевизионной установки Суинтон не создал, но в его проекте мы видим уже те основные элементы, которые входили потом в конструкцию всех последующих поколений передающих трубок: двустороннюю мозаику из множества отдельных фотоэлементов с внешним фотоэффектом, коллектор в виде сетки L и отклоняющие катушки E.

Следующий шаг на пути развития телевидения был сделан только в 20-е годы. В 1923 году Владимир Зворыкин (в студенческие годы Зворыкин был одним из учеников Розинга и активно помогал ему при создании первого телевизора; в 1917 году он эмигрировал в США, где и работал до самой смерти) запатентовал полностью электронную систему телевидения с передающей и приемной электронно-лучевыми трубками.

Телевидение

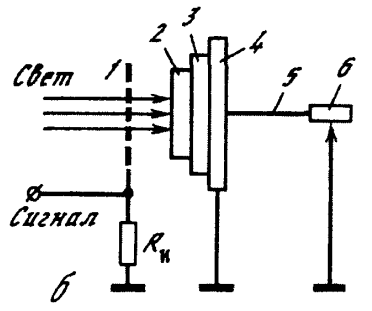

Передающая телевизионная трубка Зворыкина

В передающей трубке Зворыкин применил трехслойную двухстороннюю мишень. Трубка состояла из сигнальной пластины 4 - тонкой алюминиевой пленки (прозрачной для электронов), покрытой с одной стороны диэлектриком 3 из окиси алюминия, на который был нанесен светочувствительный слой 2, обладающий внешним фотоэффектом. Рядом с этим слоем была установлена сетка 1. На алюминиевую пленку подавалось положительное (относительно сетки) напряжение. Изображение проецировалось на этот слой сквозь сетку 1. На другой стороне алюминиевой пленки электронный луч 5 из электронного прожектора 6 создавал растр. Сигнал снимался с нагрузки RН в цепи сетки. Мозаика передающей трубки содержала множество отдельных фотоэлементов. Эта трубка тоже не стала работающей моделью, но в 1929 году Зворыкин разработал высоковакуумную приемную электронно-лучевую трубку, названную им кинескопом, которая в дальнейшем использовалась в первых телевизорах. Таким образом, принимающая электронно-лучевая трубка была создана уже в начале 30-х годов.

С передающими трубками дело обстояло сложнее. Все предложенные изобретателями к концу 20-х годов электронные трубки отличались одним существенным недостатком - они имели очень низкую светочувствительность. Видеосигнал, снимаемый с них, был настолько слабым, что не мог обеспечить не только хорошего, но и сколько-нибудь удовлетворительного изображения. Низкую светочувствительность справедливо объясняли неэффективным использованием светового потока. Действительно, предположим, что светочувствительная мозаичная пластина разделена на 10 тысяч ячеек, и электронный луч обегает их все за 0, 1 с. Это значит, что при разряжении передаваемого изображения свет действовал на каждый отдельный фотоэлемент в продолжение всего лишь 1/100000 секунды. Если бы удалось использовать энергию светового потока, бесполезно пропадавшую в течение остальных 99999/100000 секунды, чувствительность телевизионной системы должна была бы значительно возрасти.

Одним из первых попытался разрешить эту проблему уже известный нам американский инженер Чарльз Дженкинс. В 1928 году он предложил устройство для накопления заряда в телевизионной трубке. Суть идеи Дженкинса заключалась в том, что к каждому фотоэлементу светочувствительной панели подключался конденсатор C. Свет падал на фотоэлемент, и образующийся ток заряжал конденсатор в течение всего времени передачи кадра. Затем с помощью коммутатора конденсаторы поочередно разряжались через нагрузку RН, с которой снимался сигнал, то есть в качестве видеосигнала Дженкинс предполагал использовать разрядный ток.

Идея Дженкинса была очень плодотворна, но она нуждалась в дальнейшей доработке. Прежде всего приходилось думать о том, где и как разместить десятки, а то и сотни тысяч маленьких конденсаторов (ведь каждая отдельная ячейка экрана должна была иметь свой конденсатор), затем требовалось создать коммутатор, который бы с нужной быстротой и синхронностью мог производить разрядку всех этих конденсаторов. Никакое механическое устройство не могло справиться с этой задачей. Поэтому роль коммутатора стали поручать тому же электронному лучу. В течение пяти последующих лет в разных странах было предложено несколько вариантов передающих трубок, использующих принцип накопления заряда, однако все эти проекты не были реализованы. Успешно преодолеть многочисленные препятствия посчастливилось Владимиру Зворыкину. В 1933 году на съезде общества радиоинженеров в Чикаго он объявил, что его десятилетние усилия по созданию действующей телевизионной трубки завершились полным успехом.

Эту работу Зворыкин начал в лаборатории фирмы "Вестингауз", а закончил в "Радиокорпорации Америки", где в его распоряжении была прекрасно оборудованная лаборатория и большая группа опытных инженеров. После многих опытов Зворыкин с помощью химика Изига нашел очень простой способ изготовления мозаичной светочувствительной мишени с накопительными конденсаторами. Происходило это следующим образом. Брали слюдяную пластинку размером 10 на 10 см и на одну из ее сторон наносили тонкий слой серебра. После этого пластинку помещали в печь. Тонкий серебряный слой при нагреве обретал способность сворачиваться в гранулы.

Таким образом на слюдяной пластинке образовывалось несколько миллионов изолированных друг от друга гранул. Затем на серебряный слой наносили цезий, обладавший, как и селен, повышенной чувствительностью к свету. С противоположной стороны слюдяная пластинка покрывалась сплошным металлическим слоем. Этот слой как бы служил второй пластиной конденсатора по отношению к гранулам серебра со светочувствительным цезиевым слоем. В результате каждый из миллиона миниатюрных фотоэлементов служил в то же время и миниатюрным конденсатором. Этой трубке Зворыкин дал название иконоскоп.

Телевидение

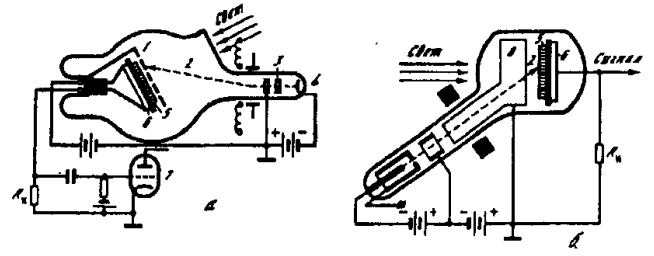

Схематическое устройство иконоскопа Зворыкина: по патентной заявке (а) и серийного выпуска (б)

Работа иконоскопа происходила следующим образом. Стеклянный шарообразный баллон снабжался сигарообразным цилиндрическим отростком, в котором помещался электронный прожектор. В шаре находилась мишень, установленная наклонно к оси отростка. Эта мишень, как уже говорилось, состояла из слюдяной пластинки, на одну сторону которой был нанесен металлический сигнальный слой, а на другую - светочувствительная мозаика, состоявшая из множества изолированных друг от друга фотоэлементов (5). Часть поверхности стеклянного шарового баллона трубки была сделана плоской, параллельной мишени. Через нее на мозаику проецировалось изображение, так что ось объектива была перпендикулярна плоскости мишени (это исключало всякие искажения).

Рядом с мозаикой перед светочувствительным слоем была поставлена сетка (1), на которую подавался положительный относительно анода (3) заряд (анод был заземлен, а на термокатоде (4) создавался большой отрицательный потенциал). Электронный луч (2) проходил через сетку и создавал на мозаике растр. Сигнал снимался с сигнальной пластины (6) и подавался на сопротивление RН, а потом на усилительную лампу (7). Электронный луч, пробегая по фотомозаике, разряжал последовательно все ее участки. В результате образовывались электрические импульсы (видеосигналы), пропорциональные освещенности участков мозаики. Эти импульсы усиливались и подавались к радиопередатчику. В дальнейшем иконоскоп был значительно усовершенствован. Шар заменили цилиндром с отростком для электронного прожектора. Вместо сетки, которая искажала сигнал, стали применять коллектор (8) в виде металлического кольца. На внутренней поверхности цилиндра собирались фотоэлектроны, излученные мозаикой. Мишень состояла из мозаики фотоэлементов - светочувствительного слоя (2), слюдяной пластины-диэлектрика (3) и металлической пленки в качестве сигнальной пластины (4).

Иконоскоп стал последним звеном в цепи изобретений, приведших к созданию электронного телевидения. Но из-за депрессии, которой тогда были охвачены США, телевизионная сеть здесь сложилась только через несколько лет. Тем временем в 1934 году группа советских инженеров под руководством Бориса Круссера также создала иконоскоп. В Англии телевизионное вещание на аппаратуре, разработанной фирмами "Маркони" и EMI, началось в 1936 году. В том же году радиовещательная компания NBC начала регулярные телепередачи в Нью-Йорке. В Германии и СССР телевещание началось в 1938 году.

Телевидение

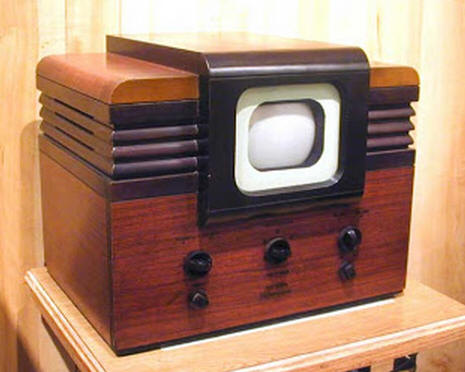

Телевизор "RCA ТТ-5"

В декабре 1936 г. лаборатория RCA продемонстрировала первый телевизор, пригодный для практического использования. В апреле 1939 г.- RCA представил первый телевизор для широкой продажи. Он был показан на Всемирной выставке в Нью-Йорке. Этот телевизор производился в четырех версиях - трех консольных и одной настольной, которая имела 5-дюймовый экран и была известна как RCA ТТ-5. Все модели размещались в шкафах ручной работы из орехового дерева.

Автор: Рыжов К.В.

Смотрите другие статьи раздела История техники, технологии, предметов вокруг нас.

Читайте и пишите полезные комментарии к этой статье.
