www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Подводная лодка

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

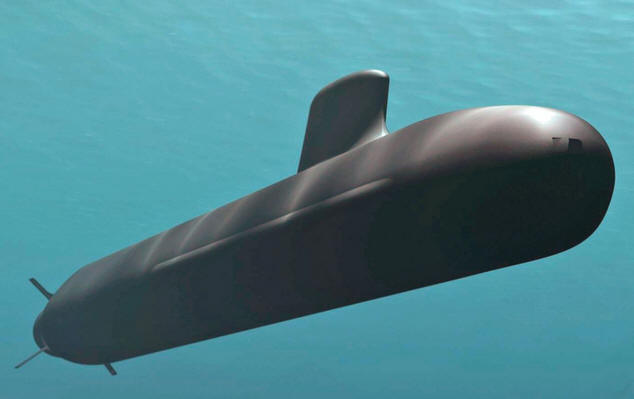

Подводная лодка (подлодка, ПЛ, субмарина) - класс кораблей, способных погружаться и длительное время действовать в подводном положении.

Создание подводной лодки - замечательное достижение человеческого разума и значительное событие в истории военной техники. Подводный корабль, как известно, обладает способностью действовать скрытно, невидимо, а следовательно, внезапно. Скрытность достигается, прежде всего, способностью погружаться, плавать на определенной глубине, не выдавая своего присутствия, и неожиданно наносить удары противнику.

Подводная лодка
Подводная лодка

Как и всякое физическое тело, подводная лодка подчиняется закону Архимеда, который гласит, что на всякое тело, погруженное в жидкость, действует выталкивающая сила, направленная вверх и равная весу вытесненной телом жидкости. Можно для упрощения сформулировать этот закон так: "Тело, погруженное в воду, теряет в своем весе столько же, сколько весит вытесненный телом объем воды". Именно на этом законе основано одно из главных свойств любого корабля - его плавучесть, то есть способность удерживаться на поверхности воды. Это возможно тогда, когда вес воды, вытесненной погруженной в воду частью корпуса, равен весу судна. При таком положении корабль обладает положительной плавучестью. Если же вес вытесненной воды меньше веса корабля, то корабль будет тонуть. В этом случае считают, что корабль обладает отрицательной плавучестью.

Для подводной лодки плавучесть определяется ее способностью находиться как в подводном, так и в надводном положении. Очевидно, лодка будет находиться на поверхности, если она имеет положительную плавучесть. Получая отрицательную плавучесть, лодка будет погружаться, пока не ляжет на дно. Чтобы она не стремилась ни всплыть, ни тонуть, необходимо уравнять вес подводной лодки и вес вытесняемого ею объема воды. В этом случае лодка без хода займет в воде неустойчивое безразличное положение и будет "висеть" на любой глубине. Это значит, что лодка получила нулевую плавучесть.

Чтобы подводная лодка могла погружаться, всплывать или держаться под водой, она должна обладать способностью менять свою плавучесть. Это достигается очень простым способом - принятием на лодку водяного балласта: специальные цистерны, устроенные в корпусе лодки, то заполняются забортной водой, то вновь опорожняются. При их полном заполнении лодка обретает нулевую плавучесть. Чтобы подводная лодка всплыла, надо освободить цистерны от воды.

Однако регулировка погружения с помощью цистерн никогда не может быть точной. Маневрирование в вертикальной плоскости достигается при помощи перекладки горизонтальных рулей. Как самолет в воздухе способен менять высоту полета при помощи рулей высоты, так и подлодка действует горизонтальными рулями или рулями глубины, не меняя плавучести. Если передняя кромка пера руля выше задней, набегающий поток воды будет создавать подъемную силу, направленную вверх. И наоборот, если передняя кромка руля ниже задней, встречный поток будет давить на рабочую поверхность пера сверху вниз. Изменение направления движения подлодки в горизонтальном положении производится у подлодок, как и у надводных кораблей,, изменением угла поворота вертикального руля.

Первой подводной лодкой, получившей практическое применение, была "Тартю" ("Черепаха") французского изобретателя Бюшнеля, построенная в 1776 году в США. Несмотря на свою примитивность она имела уже все элементы настоящей подводной лодки. Яйцеобразный корпус диаметром около 2, 5 м был изготовлен из меди, а в нижней части покрыт слоем свинца. Экипаж лодки состоял из одного человека.

Подводная лодка

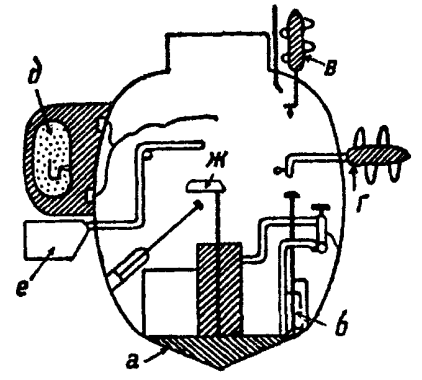

"Тартю" Бюшнеля

Погружение достигалось путем наполнения балластной водой специального бака (а), находившегося в самом низу. Погружение регулировалось при помощи вертикального винта (в). Всплытие осуществлялось путем откачки балластной воды двумя насосами (б), которые также приводились в действие вручную. Движение по горизонтальной линии происходило при помощи горизонтального винта (г). Для изменения направления имелся руль (е), расположенный позади места человека (ж). Вооружение этого судна, предназначенного для военных целей, состояло из мины (з) весом в 70 кг, помещавшейся в особом ящике под рулем. В момент атаки "Тортю", погрузившись, старалась подойти под киль вражеского корабля. Там мина освобождалась из ящика и, поскольку ей была придана некоторая плавучесть, всплывала, ударялась о киль судна и взрывалась. Такова была в общих чертах первая подводная лодка, создатель которой получил в США почетное имя "отца подводной лодки".

Лодка Бюшнеля прославилась после удачной атаки, проведенной ею против английского 50-пушечного фрегата "Орел" в августе 1776 года во время войны США за независимость. В общем это было неплохое начало истории подводного флота. Следующие ее страницы были связаны уже с Европой.

Подводная лодка

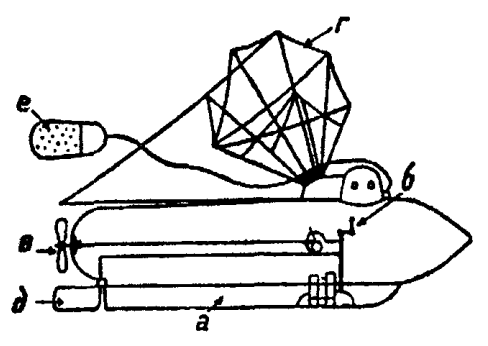

"Наутилус" Фултона

В 1800 году американец Фултон построил во Франции подводную лодку "Наутилус". Она имела обтекаемую сигарообразную форму при длине 6, 5 м и диаметре 2 м. В остальном "Наутилус" по своей конструкции очень напоминал "Тартю". Погружение достигалось путем наполнения балластной камеры (а), находившейся в нижней части корабля. Источником движения в погруженном состоянии была сила команды, состоявшей из трех человек. Вращение рукоятки (б) передавалось на двухлопастный винт (в), который и обеспечивал лодке поступательное движение. Для движения на поверхности использовался парус (г), крепившийся на складной мачте. Скорость хода на поверхности составляла 5-7 км/ч, а в погруженном состоянии около 2, 5 км/ч. Вместо вертикального винта Бюшнеля Фултон впервые применил два горизонтальных руля, расположенных сзади корпуса, как и на современных подводных лодках. На борту "Наутилуса" имелся баллон со сжатым воздухом, позволявший находиться под водой в течение нескольких часов.

После нескольких предварительных испытаний судно Фултона спустилось по Сене до Гавра, где состоялся его первый выход в море. Испытания прошли удовлетворительно: в течение 5 часов лодка со всем экипажем находилась под водой на глубине 7 м. Неплохими были и другие показатели - расстояние в 450 м лодка преодолела под водой за 7 минут. В августе 1801 года Фултон продемонстрировал боевые возможности своего судна. Для этой цели на рейд был выведен старый бриг. "Наутилус" приблизился к нему под водой и взорвал при помощи мины. Впрочем, дальнейшая судьба "Наутилуса" не оправдала надежд, которые возлагались на него изобретателем. Во время перехода из Гавра в Шербур он был настигнут штормом и затонул. Все попытки Фултона построить новую подводную лодку (он предлагал свой проект не только французам, но и их врагам англичанам) не увенчались успехом.

Новый этап в развитии подводного корабля представляла собой подлодка "Подводник" Буржуа и Брюна, построенная в 1860 году. Своими размерами она значительно превосходила все подводные корабли, строившиеся до этого: длина 42, 5 м, ширина - 6 м, высота - 3 м, водоизмещение - 420 т. На этой лодке впервые был установлен мотор, работающий на сжатом воздухе, что позволяло ей в момент атаки развивать скорость около 9 км/ч на поверхности и 7 км/ч под водой. К другим особенностям этого корабля надо отнести его вооружение, более серьезное и практичное, чем у его предшественников.

У "Подводника" мина укреплялась на конце стержня длиной в 10 м на носу корабля. Это давало серьезные преимущества, так как позволяло атаковать противника на ходу, что было совершенно невозможно для прежних лодок. Во-первых, подводному кораблю ввиду его невысокой скорости было трудно подойти под днище атакуемого корабля, а во-вторых, если бы это и удалось сделать, то за то время, которое необходимо для всплытия пущенной мины, противник успел бы уйти. "Подводник" имел возможность, идя наперерез двигавшемуся кораблю, ударить его в борт миной, подвешенной на конце стержня. От удара мина должна была взорваться. Однако сам "Подводник", находившийся на безопасном расстоянии 10 м, не должен был пострадать.

Для погружения своего корабля Буржуа и Брюн применили комбинацию из нескольких способов. Подлодка имела цистерны для балластной воды, вертикальный винт и два горизонтальных руля. На "Подводнике" также впервые была предусмотрена продувка цистерн сжатым воздухом, что значительно уменьшало время всплытия.

Впервые подлодки получили применение во время гражданской войны в США 1861-1865 годов. В это время на вооружении у южан находилось несколько подводных лодок "Давид". Эти лодки, правда, не погружались совершенно под воду - часть рубки выступала над поверхностью моря, но все же они могли скрытно подкрадываться к кораблям северян. Длина "Давида" составляла 20 м, ширина - 3 м. Лодка была оснащена паровым двигателем и рулем погружения, расположенным в передней части корпуса.

В феврале 1864 года одна из таких подводных лодок под командованием лейтенанта Диксона пустила на дно корвет северян "Гузатаник", ударив его в борт своей миной. "Гузатаник" стал первой в истории жертвой подводной войны, а подводные лодки перестали после этого быть объектом чистого изобретательства и завоевали себе право на существование наравне с другими военными кораблями.

Следующим шагом в истории подводного кораблестроения стали лодки русского изобретателя Джевецкого. Первая модель, созданная им в 1879 году, имела педальный двигатель. Экипаж из четырех человек приводил во вращение винт. От ножного привода работали также водяной и пневматический насосы. Первый из них служил для очищения воздуха внутри судна. С его помощью воздух прогонялся через баллон с едким натрием, поглощавшим углекислый газ. Недостающее количество кислорода пополнялось из запасного баллона. С помощью водяного насоса откачивалась вода из балластных цистерн. Длина лодки была 4 м, ширина - 1, 5 м.

Подводная лодка

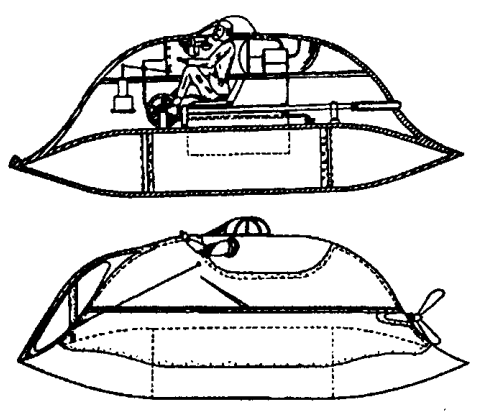

Подводная лодка Джевецкого

Лодка была снабжена перископом - устройством для наблюдения за поверхностью из подводного положения. Перископ простейшей конструкции представляет собой трубу, верхний конец которой выдвигался над поверхностью воды, а нижний находился внутри лодки. В трубе устанавливались два наклонных зеркала: одно у верхнего конца трубки, другое - у нижнего. Лучи света, отражаясь сначала от верхнего зеркала, попадали затем на нижнее и отражались от него в направление к глазу наблюдателя.

Подводная лодка

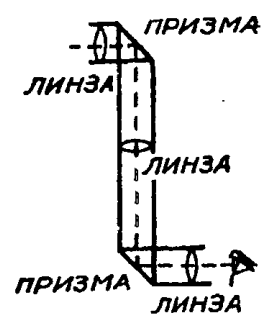

Перископ

Вооружение лодки состояло из мины с особыми резиновыми присосками и запалом, воспламенявшимся током от гальванической батареи (мину прикрепляли к днищу стоявшего корабля; затем лодка отплывала, разматывая провод, на безопасное расстояние; в нужный момент цепь замыкалась, и происходил взрыв). На испытаниях лодка показала прекрасную маневренность. Она была первой серийной лодкой, взятой на вооружение русской армией (всего было изготовлено 50 таких лодок). В 1884 году Джевецкий впервые снабдил свою лодку электродвигателем, приводимым в действие от аккумулятора, который обеспечивал лодке движение в течение 10 часов со скоростью около 7 км/ч. Это было важное нововведение.

В том же году швед Норденфельд поставил на свою подлодку паровую машину. Перед погружением два котла наполнялись паром под высоким давлением, что позволяло подводному судну плыть четыре часа под водой со скоростью 7, 5 км/ч. Норденфельд также впервые установил на свою лодку торпеды. Торпеда (самодвижущаяся мина) представляла собой подводную лодку в миниатюре.

Подводная лодка
Торпеда

Первая самодвижущаяся мина была создана английским инженером Уайтхедом и его сотрудником австрийцем Люппи. Первые испытания прошли в городе Фиуме в 1864 году. Тогда мина прошла 650 м со скоростью 13 км/ч. Движение осуществлялось за счет пневматического двигателя, к которому поступал сжатый воздух из баллона. В дальнейшем, вплоть до Первой мировой войны конструкция торпед не претерпела больших изменений. Они имели сигарообразную форму. В передней части размещались детонатор и заряд. Далее - резервуар со сжатым воздухом, регулятор, двигатель, винт и руль.

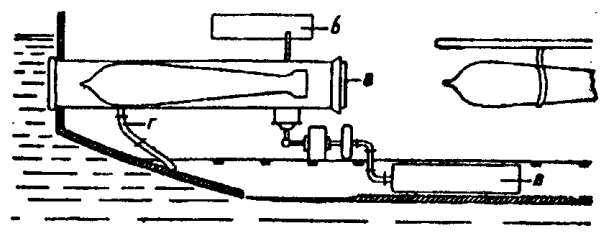

Вооруженная торпедами подлодка сделалась исключительно грозным противником для всех надводных судов. Стрельба торпедами происходила с помощью торпедных аппаратов. Торпеда по рельсам подавалась к люку (а). Люк открывался, и торпеда закладывалась внутрь аппарата. После этого открывался наружный люк, и аппарат заполнялся водой. Сжатый воздух подавался из баллона (в) через соединение в ствол аппарата. Затем торпеда с работающим мотором, винтами и рулями выпускалась наружу. Внешний люк закрывался, и вода из него уходила по трубке (с).

Подводная лодка
Торпедный аппарат

В последующие годы подводные лодки стали снабжаться бензиновыми двигателями внутреннего сгорания для плавания в надводном положении и электродвигателями (с питанием от аккумулятора) для перемещения под водой. Подводные суда быстро совершенствовались. Они могли стремительно всплывать и исчезать под водой. Это достигалось за счет продуманной конструкции балластных цистерн, которые разделялись теперь по своему назначению на два основных вида: цистерны главного балласта и цистерны вспомогательного балласта.

Первые цистерны предназначались для поглощения плавучести подводного корабля при переходе его из надводного положения в подводное (они делились на носовую, кормовую и среднюю). К цистернам вспомогательного балласта относились расположенные в противоположных оконечностях корпуса дифферентные цистерны (носовая и кормовая), уравнительная цистерна и цистерна быстрого погружения. Назначение у каждой из них было особое. С заполнением цистерны быстрого погружения подводная лодка обретала отрицательную плавучесть и стремительно уходила под воду. Дифферентные цистерны служили для выравнивания дифферента, то есть угла наклона корпуса подводного корабля и приведения его на "ровный киль". С их помощью можно было уравновесить нос и корму подлодки, так что корпус ее занимал строго горизонтальное положение. Такой подводный корабль мог легко управляться в подводном положении.

Важным событием для подводных кораблей стало изобретение судового дизеля. Дело в том, что плавать под водой с бензиновым мотором было очень опасно. Несмотря на все меры предосторожности, летучие пары бензина скапливались внутри лодки и могли воспламениться от малейшей искры. Вследствие этого довольно часто происходили взрывы, сопровождавшиеся человеческими жертвами.

Первая в мире дизельная подводная лодка "Минога" была построена в России. Спроектировал ее Иван Бубнов - главный конструктор на балтийском судостроительном заводе. Проект дизельной лодки был разработан Бубновым в начале 1905 года. В следующем году приступили к строительству. Два дизеля для "Миноги", как уже упоминалось выше, изготовили на заводе Нобеля в Петербурге. Строительство "Миноги" сопровождалось несколькими диверсионными актами (в марте 1908 г. случился пожар в аккумуляторном отсеке, в октябре 1909 г. кто-то подсыпал наждак в подшипники главных двигателей). Однако найти виновных в этих преступлениях не удалось. Спуск на воду состоялся в 1908 году.

Подводная лодка

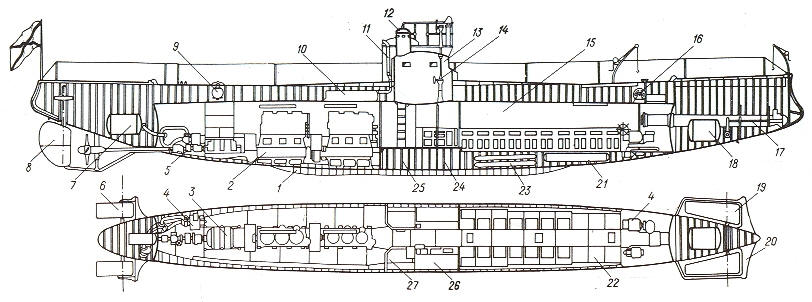

Общее расположение подводной лодки "Минога": 1 - свинцовый киль; 2 - двигатель Дизеля; 3 - гребной электродвигатель; 4 - центробежные помпы; 5 - упорный подшипник; 6 - кормовые горизонтальные рули; 7 - кормовая дифферентная цистерна; 8 - вертикальный руль 9 - спасательный буй; 10 - газовыхлопной коллектор; 11 - шахта газоотвода; 12 - рубочный люк; 13 - боевая рубка; 14 - штурвал вертикального руля; 15 - носовое отделение; 16 - тросовая вьюшка; 17 - торпедные аппараты; 18 - носовая дифферентная цистерна; 19 - носовые горизонтальные рули; 20 - ограждение рулей; 21 - воздухохранители для торпедной стрельбы; 22 - аккумуляторы; 23 - воздухохранители для продувания цистерн; 24 - носовая средняя цистерна; 26 - помещение для офицеров; 27 - топливные цистерны

Энергетическая установка "Миноги" состояла из двух дизелей, электродвигателя и аккумуляторной батареи. Дизели и электродвигатель были установлены в одну линию и работали на один гребной винт. Все моторы соединялись с гребным валом с помощью разобщительных муфт, так что по желанию капитана вал мог быть подключен к одному-двум дизелям или электромотору. Один из дизелей мог соединяться с электродвигателем и приводить его во вращение. В этом случае электродвигатель работал как генератор и заряжал аккумуляторы. Батарея состояла из двух групп по 33 аккумулятора в каждой с коридором между ними для технического обслуживания.

Длина "Миноги" - 32 м. Скорость в надводном положении - около 20 км/ч, под водой - 8,5 км/ч. Вооружение - два носовых торпедных аппарата.

Автор: Рыжов К.В.
