www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Электродвигатель

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

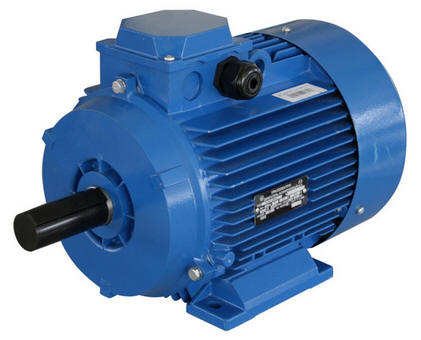

Электрический двигатель - электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую, побочным эффектом при этом является выделение тепла.

Электродвигатель
Электродвигатель

Величайшим техническим достижением конца XIX века стало изобретение промышленного электродвигателя. Этот компактный, экономичный, удобный мотор вскоре сделался одним из важнейших элементов производства, вытеснив другие виды двигателей отовсюду, куда только можно было доставить электрический ток.

Большими недостатками прежней паровой машины всегда оставались низкий КПД, а также трудность передачи и "дробления" полученной от нее энергии. Обычно одна большая машина обслуживала несколько десятков станков. Движение от нее подводилось к каждому рабочему месту механическим путем с помощью шкивов и бесконечных ремней. При этом происходили огромные неоправданные потери энергии.

Электрический привод не имел этих изъянов: он обладал высоким КПД, поскольку с его вала можно было прямо получать вращательное движение (тогда как в паровом двигателе его преобразовывали из возвратно-поступательного), да и "дробить" электрическую энергию было намного проще. Потери при этом оказывались минимальными, а производительность труда возрастала. Кроме того, с внедрением электромоторов впервые появилась возможность не только снабдить любой станок своим собственным двигателем, но и поставить отдельный привод на каждый его узел.

Электрические двигатели появились еще во второй четверти XIX столетия, но прошло несколько десятилетий, прежде чем создались благоприятные условия для их повсеместного внедрения в производство.

Один из первых совершенных электродвигателей, работавших от батареи постоянного тока, создал в 1834 году русский электротехник Якоби. Этот двигатель имел две группы П-образных электромагнитов, из которых одна группа (четыре П-образных электромагнита) располагалась на неподвижной раме. Их полюсные наконечники были устроены асимметрично - удлинены в одну сторону. Вал двигателя представлял собой два параллельных латунных диска, соединенных четырьмя электромагнитами, поставленными на равном расстоянии один от другого.

Электродвигатель

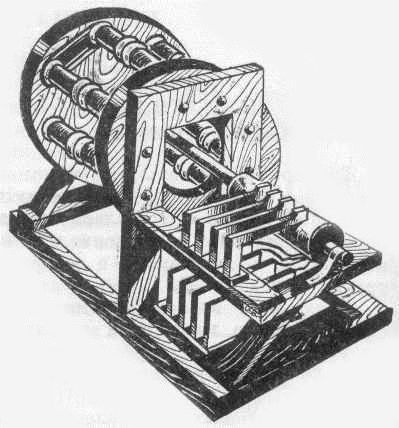

Электродвигатель Якоби

При вращении вала подвижные электромагниты проходили против полюсов неподвижных. У последних полярности шли попеременно: то положительная, то отрицательная. К электромагнитам вращающегося диска отходили проводники, укрепленные на валу машины. На вал двигателя был насажен коммутатор, который менял направление тока в движущихся электромагнитах в течение каждой четверти оборота вала. Обмотки всех электромагнитов неподвижной рамы были соединены последовательно и обтекались током батареи в одном направлении. Обмотки электромагнитов вращающегося диска были также соединены последовательно, но направление тока в них изменялось восемь раз за один оборот вала. Следовательно, полярность этих электромагнитов также менялась восемь раз за один оборот вала, и эти электромагниты поочередно притягивались и отталкивались электромагнитами неподвижной рамы.

Электродвигатель
Схема простейшего электродвигателя постоянного тока

Положим, что подвижные электромагниты занимают положение, в котором против каждого полюса неподвижных магнитов стоит одноименный полюс подвижного; при этом каждый неподвижный электромагнит будет отталкивать противоположный магнит барабана и притягивать близлежащий с противоположным полюсом. Если бы полюса неподвижных магнитов не были асимметричны, такое устройство не могло бы работать, так как действие различных магнитов уравновешивало бы друг друга. Но благодаря выступу полюсных наконечников неподвижных магнитов каждый из них притягивает ближайший по направлению вращения часовой стрелки слабее, чем другой, из-за этого первый приближается к нему, а последний удаляется. Через четверть оборота (в двигателе Якоби - через одну восьмую) один против другого будут находиться разноименные полюса, но в этот момент коммутатор меняет направление тока в подвижных магнитах, и один против другого будут опять одноименные полюса, как и в начале движения. Вследствие этого подвижные магниты опять получают толчок к тому же направлению, и так без конца, пока остается замкнутым ток.

Коммутатор представлял собой очень важную и глубоко продуманную часть двигателя. Он состоял из четырех металлических колец, установленных на валу и изолированных от него; каждое кольцо имело четыре выреза, которые соответствовали 1/8 части окружности. Вырезы были заполнены изолирующими деревянными вкладышами; каждое кольцо было смещено на 45 градусов по отношению к предыдущему. По окружности кольца скользил рычаг, представлявший собой своеобразную щетку; второй конец рычага был погружен в соответствующий сосуд с ртутью, к которому подводились проводники от батареи (соединения с ртутью были наиболее распространенными в то время контактными устройствами).

Диски, насаженные на вал двигателя, вращались вместе с ним. По ободу диска скользили металлические рычаги, которые, попадая на непроводящую часть диска, прерывали электрическую цепь, а при соприкосновении с металлом - замыкали ее. Расположение дисков было такое, что в тот момент, когда встречались разноименные полюса, контактные рычажки переходили через грань дерево-металл и этим меняли направление в обмотке электромагнитов. Таким образом, при каждом повороте кольца четыре раза разрывалась электрическая цепь.

Как уже отмечалось, двигатель Якоби для своего времени был самым совершенным электротехническим устройством. В том же 1834 году подробное сообщение о принципах его работы было представлено Парижской академии наук. В 1838 году Якоби усовершенствовал свой электромотор и, установив его на гребном боте, с десятью спутниками совершил небольшое плавание по Неве со скоростью 4, 5 км/ч. Источником тока ему служила мощная батарея гальванических элементов. Понятно, впрочем, что все эти опыты имели чисто демонстрационный характер - до тех пор пока не был изобретен и внедрен в производство совершенный электрический генератор, электродвигатели не могли найти широкого применения, так как питать их от батареи было слишком дорого и невыгодно. Кроме того, в силу разных причин, о которых мы будем говорить в следующих главах, двигатели постоянного тока получили лишь ограниченное применение. Гораздо более важную роль играют в производстве электромоторы, работающие на переменном токе, к рассмотрению которых мы теперь переходим.

Сила и направление переменного тока, как мы помним, не являются постоянными. Сила его сначала возрастает от нуля до какой-то максимальной величины и вновь убывает до нуля, затем ток меняет свое направление, возрастает до какого-то отрицательного максимума и вновь убывает до нуля. (Время, за которое величина тока меняется от одного положительного максимума до другого, называют периодом колебания тока.) Этот процесс повторяется с большой частотой. (Например, в осветительной сети ток в 1 секунду течет пятьдесят раз в одну сторону и пятьдесят раз в противоположную.) Как такое поведение тока будет отражаться на работе электродвигателя?

Прежде всего надо отметить, что направление вращения электродвигателя не зависит от направления тока, потому что при перемене тока изменится полярность не только в якоре, но одновременно в обмотках, отчего притяжение и отталкивание продолжают действовать в ту же сторону, что и раньше. Из этого как будто бы должно следовать, что для двигателя совершенно безразлично, каким током постоянным или переменным - он питается. Однако это не так.

При частом перемагничивании электромагнитов (несколько десятков раз в секунду) в них возникают вихревые токи, которые замедляют вращение якоря и сильно разогревают его. Мощность электромотора резко снижается, и в конце концов он выходит из строя. Для переменного тока необходима особая конструкция двигателя. Изобретатели не сразу смогли найти ее. Прежде всего была разработана модель так называемого синхронного двигателя переменного тока. Один из первых таких двигателей построил в 1841 году Чарльз Уитстон.

Предположим, что неподвижная часть двигателя (статор) выполнена в виде восьмиполюсного венецеобразного электромагнита, расположенные попеременно полюса которого обозначаются по их полярности буквами N и S. Между ними вращается якорь (или ротор) в виде звездообразного колеса, восемь спиц которого представляют собой постоянные магниты. Их неизменные полюса обозначим буквами n и s. Положим, что через электромагнит пропускается переменный ток. Тогда концы сердечников электромагнита будут попеременно менять свою полярность. Представим себе, что в какой-то момент против каждого полюса электромагнита статора расположен одноименный полюс ротора. Толкнем колесо и сообщим ему такую скорость, при которой каждая спица n пройдет расстояние между двумя соседними сердечниками N и S в промежуток времени, равный тому, в течение которого эти сердечники сохраняют свою полярность неизменной, то есть в период времени, равный половине периода переменного тока, питающего электромагниты. При таких условиях во все время движения спицы от сердечника N до сердечника S все сердечники перемагнитятся, отчего при дальнейшем своем движении спица опять будет испытывать отталкивание со стороны сердечника, оставшегося позади, и притяжение со стороны сердечника, к которому она приближается.

Электродвигатель

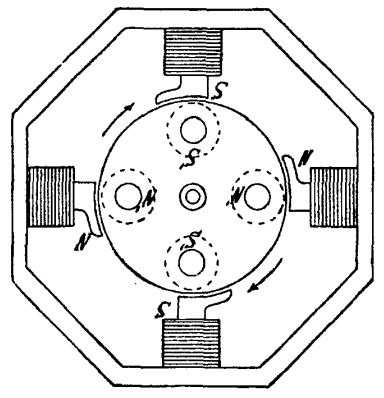

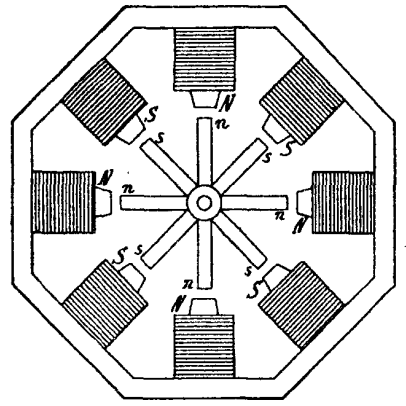

Принцип синхронного двигателя переменного тока

Работавший по этому принципу синхронный двигатель состоял из кольцеобразного многополюсного магнита, полярность которого менялась под действием переменного тока, и из звездообразного постоянного электромагнита, который был насажен на вал и вращался описанным выше образом. Для возбуждения этого постоянного электромагнита требовался постоянный ток, который преобразовывался посредством коммутатора из рабочего переменного.

У коммутатора было и другое назначение: он использовался для пуска двигателя, ведь для поддержания вращения ротора синхронного двигателя ему требовалось сообщить определенную начальную скорость. При включении через цепь сначала пускался постоянный ток, благодаря чему двигатель начинал работать как двигатель постоянного тока и приходил в движение. До тех пор, пока двигатель не набрал требуемой скорости, коммутатор переменял направление в движущихся электромагнитах. При достижении скорости, соответствовавшей синхронному ходу, у подвижного магнита полюса уже не менялись, и двигатель начинал работать как синхронный двигатель переменного тока.

Электродвигатель

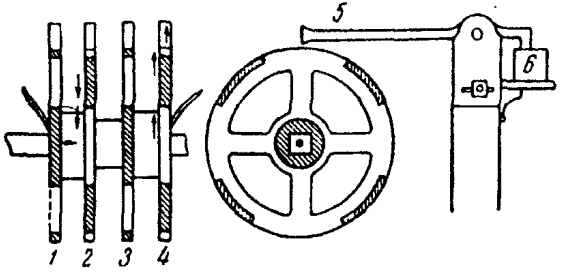

Коммутатор Якоби: 1-4 - металлические кольца; 5 - скользящий контактный рычаг; 6 - батарея

Описанная система обладала большими недостатками, кроме того, что синхронный двигатель требовал для своего запуска дополнительный разгонный двигатель, он имел и другой изъян - при перегрузке синхронность его хода нарушалась, магниты начинали тормозить вращение вала, и двигатель останавливался. Поэтому синхронные двигатели не получили широкого распространения. Подлинная революция в электротехнике произошла только после изобретения асинхронного (или индукционного) двигателя.

Действие асинхронного двигателя будет понятно из следующей демонстрации, которую провел в 1824 году известный французский физик Арго.

Электродвигатель

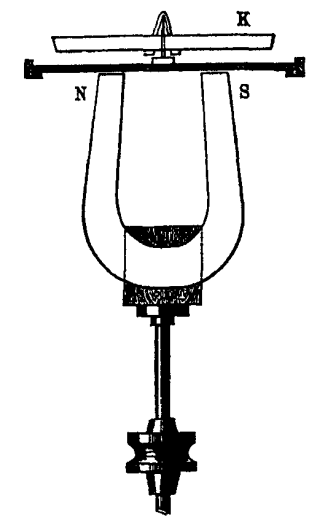

Кружок Арго

Пусть подковообразный магнит NS приводится рукой в быстрое вращение вокруг вертикальной оси. Над полюсами установлена стеклянная пластина, поддерживающая острие, на которое насажен медный кружок. При вращении магнита индукционные токи, наводимые в кружке, и образованное ими магнитное поле будут взаимодействовать с нижним магнитом, и кружок начнет вращаться в ту же сторону, что и нижний магнит.

Именно это явление используется в асинхронном двигателе. Только вместо вращающегося постоянного магнита в нем применяются несколько неподвижных электромагнитов, которые включаются, выключаются и меняют свою полярность в определенной последовательности. Поясним сказанное следующим примером.

Электродвигатель

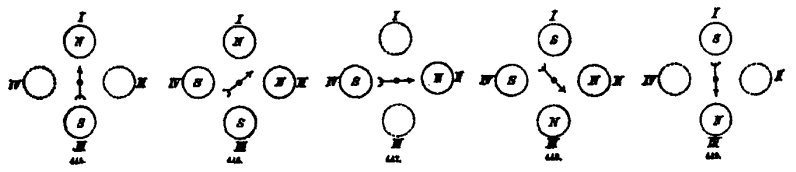

Работа асинхронного двигателя

Предположим, что I, II, III и IV - это четыре полюса двух электромагнитов, между которыми помещена металлическая стрелка. Под действием магнитного поля она намагничивается и становится вдоль линий магнитного поля электромагнитов, выходящих, как известно, из их северного полюса и входящих в южный. Все четыре полюса расположены по окружности на одном расстоянии друг от друга. Сперва ток подводится к II и III. Стрелка остается неподвижной по средней оси магнитных силовых линий. Затем подводится ток ко второму электромагниту. При этом одноименные полюса будут находиться рядом. Теперь средняя направляющая силовых линий магнитов пройдет от середины расстояния между I и II к середине между III и IV, и стрелка повернется на 45 градусов. Отключим первый электромагнит и оставим активными только полюса II и IV. Силовые линии будут направлены от III к IV, вследствие чего стрелка повернется еще на 45 градусов. Снова включим первый электромагнит, но поменяем при этом движение тока, так что полярность первого магнита изменится - стрелка повернется еще на 45 градусов. После отключения второго электромагнита стрелка переместится еще на 45 градусов, то есть совершит полуоборот. Легко понять, как заставить ее совершить вторую половину круга.

Описанное нами устройство в основных чертах соответствует двигателю Бейли, изобретенному в 1879 году. Бейли устроил два электромагнита с четырьмя крестообразно расположенными полюсами, которые он мог намагничивать с помощью выключателя. Над полюсами он установил медный кружок, подвешенный на острие. Изменяя полярности магнита, включая и выключая их, он заставил кружок вращаться точно так же, как это происходило в опыте Арго. Идея подобного двигателя чрезвычайно интересна, так как в отличие от двигателей постоянного тока или синхронных электромоторов, здесь не надо подводить ток к ротору. Однако в той форме, в которой его создал Бейли, асинхронный двигатель еще не мог иметь применения: переключение электромагнитов в нем происходило под действием сложного коллектора, и, кроме того, он имел очень низкий КПД. Но до того чтобы этот тип электромотора получил право на жизнь, оставался только шаг, и он был сделан после появления техники многофазных токов. Собственно, многофазные токи и получили применение, прежде всего благодаря электродвигателям.

Электродвигатель

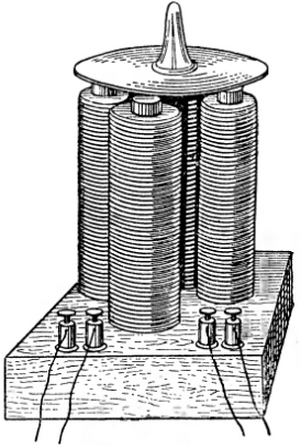

Индукционный двигатель Бейли с вращающимися магнитными полюсами

Чтобы понять, что такое, к примеру, двухфазный ток, представим себе два независимых друг от друга проводника, в которых протекают два совершенно одинаковых переменных тока. Единственная разница между ними заключается в том, что они не одновременно достигают своих максимумов. Про такие токи говорят, что они сдвинуты друг относительно друга по фазе, а если эти токи подводятся к одному электроприбору, говорят, что тот питается двухфазным током. Соответственно, может быть трехфазный ток (если питание прибора происходит от трех одинаковых токов, сдвинутых друг относительно друга по фазе), четырехфазный ток и т.д. Долгое время в технике использовался только обычный переменный ток (который по аналогии с многофазными токами стали называть однофазным). Но потом оказалось, что многофазные токи в некоторых случаях гораздо удобнее однофазного.

Электродвигатель

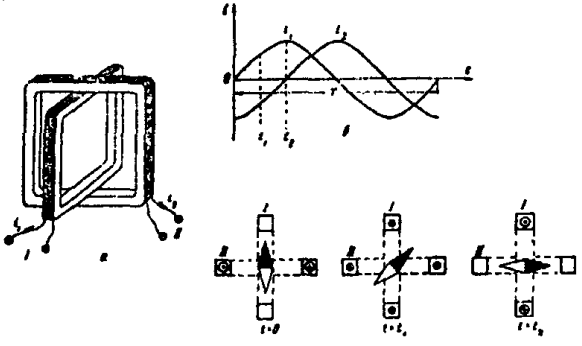

Образование вращающегося магнитного поля

В 1888 г. итальянский физик Феррарис и югославский изобретатель Тесла (работавший в США) открыли явление вращающегося электромагнитного поля. Сущность его заключалась в следующем. Возьмем две катушки, состоящие из одинакового числа витков изолированного провода, и разместим их взаимно перпендикулярно так, чтобы одна катушка входила в другую. Теперь представим, что катушку 1 обтекает ток i1 а катушку 2 - ток i2, причем i1 опережает i2 по фазе на четверть периода. Это, как мы уже говорили, означает, что ток i1, достигает положительного максимума в тот момент, когда сила тока i2 равна нулю. Если мы мысленно разрежем катушки пополам горизонтальной плоскостью и будем смотреть на них сверху, то увидим сечения четырех сторон обеих катушек. Поместим между ними магнитную стрелку и будем наблюдать за ее движением. Катушки, через которые протекает переменный ток, как известно, являются электромагнитами. Их магнитное поле будет взаимодействовать со стрелкой, поворачивая ее. Рассмотрим теперь положение магнитной стрелки, ось которой совпадает с вертикальной осью катушек в различные моменты времени. В начальный момент времени (t=0) ток в первой катушке равен нулю, а во второй проходит через отрицательный максимум (направление тока будем обозначать так, как это делается в электротехнике - точкой и крестиком; крестик означает, что ток направляется от наблюдателя за плоскость чертежа, а точка - что ток направляется к наблюдателю). В момент t1 токи i1 и i2 равны друг другу, но один имеет положительное направление, а другой - отрицательное.

В момент t2 величина тока i2, нисходит до нуля, а ток i1 достигает максимума. Стрелка при этом повернется еще на 1/8 оборота. Прослеживая подобным образом развитие процесса, мы заметим, что по окончании периода изменений одного из токов магнитная стрелка завершит полный оборот вокруг оси. Дальше процесс повторяется. Следовательно, при помощи двух катушек, питаемых двумя токами, сдвинутыми друг относительно друга по фазе на четверть периода, можно получить тот же эффект перемены магнитных полюсов, которого добился в своем двигателе Бейли, но здесь это получается намного проще, без всякого коммутатора и без использования скользящих контактов, поскольку перемагничиванием управляет сам ток. Описанный эффект получил в электротехнике название равномерно вращающегося магнитного поля. На его основе Тесла сконструировал первый в истории двухфазный асинхронный двигатель. Он вообще был первым, кто стал экспериментировать с многофазными токами и успешно разрешил проблему генерирования таких токов.

Поскольку получить двухфазный ток из однофазного было непросто, Тесла построил специальный генератор, который сразу давал два тока с разностью фаз в 90 градусов (то есть с отставанием на четверть периода). В этом генераторе между полюсами магнита вращались две взаимно перпендикулярные катушки. В то время, когда витки одной катушки находились под полюсами и индуцирующийся в них ток был максимальным, витки другой катушки находились между полюсами (на нейтральной линии) и электродвижущая сила в них была равна нулю. Следовательно, два тока, генерируемые в этих катушках, были тоже сдвинуты по фазе относительно друг друга на четверть периода.

Электродвигатель

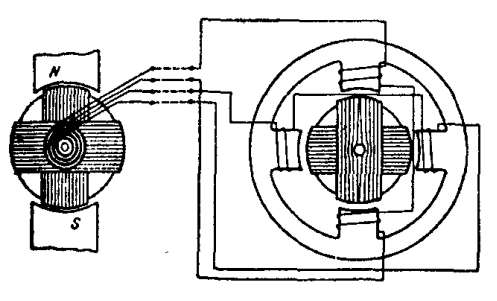

Схема двухфазного генератора и двухфазного двигателя Теслы

Аналогичным способом можно было получить трехфазный ток (используя три катушки под углом 60 градусов друг к другу), но Тесла считал наиболее экономичной двухфазную систему. В самом деле, многофазные системы тока требуют большого количества проводов. Если двигатель, работающий на обычном переменном (однофазном) токе, требует всего двух подводящих проводов, то работающий на двухфазном - уже четырех, на трехфазном - шести и т.д. Концы каждой катушки были выведены на кольца, расположенные на валу генератора. Ротор двигателя тоже имел обмотку в виде двух расположенных под прямым углом друг к другу замкнутых на себя (то есть не имеющих никакой связи с внешней электрической цепью) катушек.

Изобретение Теслы знаменовало собой начало новой эры в электротехнике и вызвало к себе живейший интерес во всем мире. Уже в июне 1888 году фирма "Вестингауз Электрик Компани" купила у него за миллион долларов все патенты на двухфазную систему и предложила организовать на своих заводах выпуск асинхронных двигателей. Эти двигатели поступили в продажу в следующем году. Они были гораздо лучше и надежнее всех существовавших до этого моделей, но не получили широкого распространения, так как оказались весьма неудачно сконструированы. Обмотка статора в них выполнялась в виде катушек, насаженных на выступающие полюса. Неудачной была и конструкция ротора в виде барабана с двумя взаимно перпендикулярными, замкнутыми на себя катушками. Все это заметно снижало качество двигателя как в момент пуска, так и в рабочем режиме.

Вскоре индукционный двигатель Теслы был значительно переработан и усовершенствован русским электротехником Доливо-Добровольским. Исключенный в 1881 году по политическим мотивам из Рижского политехнического института, Доливо-Добровольский уехал в Германию. Здесь он закончил Дармштадтское высшее техническое училище и с 1887 года начал работу в крупной германской электротехнической фирме АЭГ.

Первым важным новшеством, которое внес Доливо-Добровольский в асинхронный двигатель, было создание ротора с обмоткой "в виде беличьей клетки". Во всех ранних моделях асинхронных двигателей роторы были очень неудачными, и поэтому КПД этих моторов был ниже, чем у других типов электрических двигателей. (Феррарис, о котором упоминалось выше, создал асинхронный двухфазный двигатель с КПД порядка 50% и считал это пределом.) Очень большое значение играл здесь материал, из которого изготавливался ротор, поскольку тот должен был удовлетворять сразу двум условиям: иметь малое электрическое сопротивление (чтобы индуцируемые токи могли свободно протекать через его поверхность) и иметь хорошую магнитную проницаемость (чтобы энергия магнитного поля не растрачивалась понапрасну).

Электродвигатель

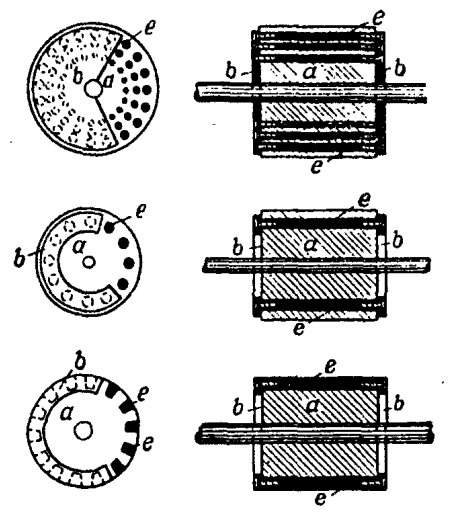

Роторы "в виде беличьей клетки" Доливо-Добровольского

С точки зрения уменьшения электрического сопротивления лучшим конструктивным решением мог бы стать ротор в виде медного цилиндра. Но медь плохой проводник для магнитного потока статора и КПД такого двигателя был очень низким. Если медный цилиндр заменяли стальным, то магнитный поток резко возрастал, но, поскольку электрическая проводимость стали меньше, чем меди, КПД опять был невысоким. Доливо-Добровольский нашел выход из этого противоречия: он выполнил ротор в виде стального цилиндра (что уменьшало его магнитное сопротивление), а в просверленные по периферии последнего каналы стал закладывать медные стержни (что уменьшало электрическое сопротивление). На лобовых частях ротора эти стержни электрически соединялись друг с другом (замыкались сами на себя). Решение Доливо-Добровольского оказалось наилучшим. После того как он получил в 1889 году патент на свой ротор, его устройство принципиально не менялось вплоть до настоящего времени.

Вслед за тем Доливо-Добровольский стал думать над конструкцией статора неподвижной части двигателя. Конструкция Теслы казалась ему нерациональной. Поскольку КПД электрического двигателя напрямую зависит от того, насколько полно магнитное поле статора используется ротором, то, следовательно, чем больше магнитных линий статора замыкаются на воздух (то есть не проходят через поверхность ротора), тем больше потери электрической энергии и тем меньше КПД. Чтобы этого не происходило, зазор между ротором и статором должен быть как можно меньше. Двигатель Теслы с этой точки зрения был далек от совершенства - выступающие полюса катушек на статоре создавали слишком большой зазор между статором и ротором. Кроме того, в двухфазном двигателе не получалось равномерное движение ротора.

Исходя из этого, Доливо-Добровольский видел перед собой две задачи: повысить КПД двигателя и добиться большей равномерности его работы. Первая задача была несложной - достаточно было убрать выступающие полюса электромагнитов и равномерно распределить их обмотки по всей окружности статора, чтобы КПД двигателя сразу увеличилось. Но как разрешить вторую проблему?

Неравномерность вращения можно было заметно уменьшить, лишь увеличив число фаз с двух до трех. Но был ли этот путь рациональным? Получить трехфазный ток, как уже говорилось, не представляло большого труда. Построить трехфазный двигатель тоже было нетрудно - для этого достаточно разместить на статоре три катушки вместо двух и каждую из них соединить двумя проводами с соответствующей катушкой генератора. Этот двигатель должен был по всем параметрам быть лучше двухфазного двигателя Теслы, кроме одного момента - он требовал для своего питания шести проводов, вместо четырех. Таким образом, система становилась чрезмерно громоздкой и дорогой. Но, может быть, существовала возможность подключить двигатель к генератору как-нибудь по другому? Доливо-Добровольский проводил бессонные ночи над схемами многофазных цепей. На листах бумаги он набрасывал все новые и новые варианты. И, наконец, решение, совершенно неожиданное и гениальное по своей простоте, было найдено.

Электродвигатель

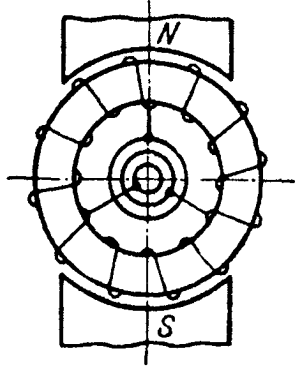

Схема соединения на кольцевом якоре генератора для получения трехфазного тока

Действительно, если сделать ответвления от трех точек кольцевого якоря генератора и соединить их с тремя кольцами, по которым скользят щетки, то при вращении якоря между полюсами на каждой щетке будет индуцироваться один и тот же по величине ток, но со сдвигом во времени, которое необходимо для того, чтобы виток переместился по дуге, соответствующей углу 120 градусов. Иначе говоря, токи в цепи будут сдвинуты относительно друг друга по фазе также на 120 градусов. Но этой системе трехфазного тока оказалось присуще еще одно чрезвычайно любопытное свойство, какого не имела ни одна другая система многофазных токов - в любой произвольно взятый момент времени сумма токов, текущих в одну сторону, равна здесь величине третьего тока, который течет в противоположную сторону, а сумма всех трех токов в любой момент времени равна нулю.

Например, в момент времени t1 ток i2 проходит через положительный максимум, а значения токов i1 и i3, имеющих отрицательное значение, достигают половины максимума и сумма их равна току i2. Это означает, что в любой момент времени один из проводов системы передает в одном направлении такое же количество тока, какое два других вместе передают в противоположном направлении. Следовательно, предоставляется возможность пользоваться каждым из трех проводов в качестве отводящего проводника для двух других, соединенных параллельно, и вместо шести проводов обойтись всего тремя!

Электродвигатель

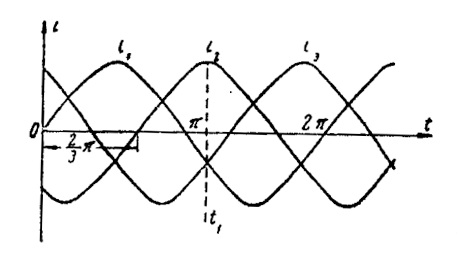

Кривые токов, сдвинутые по фазе на 120 градусов

Чтобы пояснить этот чрезвычайно важный момент, обратимся к воображаемой схеме. Представим себе, что через круг, вращающийся вокруг своего центра, проходят три соединенных между собой проводника, в которых протекают три переменных тока, сдвинутых по фазе на 120 градусов. При своем вращении каждый проводник находится то на положительной, то на отрицательной части круга, причем при переходе из одной части в другую ток меняет свое направление. Эта система вполне обеспечивает нормальное протекание (циркуляцию) токов. В самом деле, в некоторый момент времени проводники I и II оказываются соединенными параллельно, а III отводит от них ток. Некоторое время спустя II переходит на ту же сторону, где находится III; теперь уже II и III работают параллельно, а I как общий отводящий ток провод. Далее III переходит на ту сторону, где еще находится I; теперь II отводит то количество, что III и I подводят вместе. Затем I переходит на ту сторону, где еще находится II, и т.д.

Электродвигатель

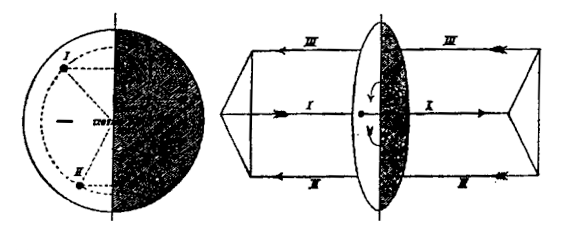

Направление тока в трехфазном проводнике

В приведенном примере ничего не говорилось об источниках тока. Как мы помним, этим источником является трехфазный генератор. Изобразим обмотки генератора в виде трех катушек. Для того чтобы протекание тока происходило описанным нами способом, эти катушки могут быть включены в цепь двояким образом. Мы можем, к примеру, разместить их на трех сторонах треугольника, допустим левого; таким образом, вместо трех его сторон мы получим три катушки I, II и III, в которых индуцируются токи со смещением фаз на 1/3 периода. Мы можем также переместить точки приложения электродвижущих сил и на концы параллельных проводников. Если мы поместим здесь наши катушки, то получим другое соединение. Треугольники, служащие теперь лишь проводящими соединениями для трех левых концов катушек, могут быть стянуты в одну точку. Эти соединения, из которых первое называется "треугольником", а второе - "звездой", широко применяются как в двигателях, так и в генераторах.

Электродвигатель

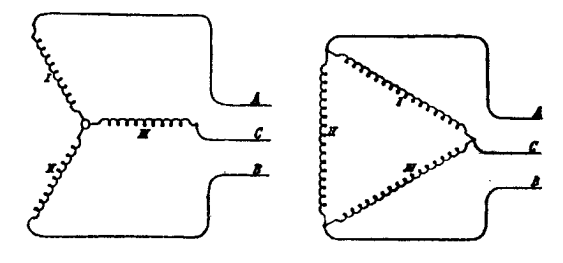

Способы соединения обмоток генератора в трехфазной цепи

Свой первый трехфазный асинхронный двигатель Доливо-Добровольский построил зимой 1889 года. В качестве статора в нем был использован кольцевой якорь машины постоянного тока с 24-мя полузакрытыми пазами. Учитывая ошибки Теслы, Доливо-Добровольский рассредоточил обмотки в пазах по всей окружности статора, что делало более благоприятным распределение магнитного поля. Ротор был цилиндрическим с обмотками "в виде беличьей клетки". Воздушный зазор между ротором и статором составлял всего 1 мм, что по тем временам было смелым решением, так как обычно зазор делали больше. Стержни "беличьей клетки" не имели никакой изоляции. В качестве источника трехфазного тока был использован стандартный генератор постоянного тока, перестроенный в трехфазный генератор так, как это было описано выше.

Впечатление, произведенное первым запуском двигателя на руководство АЭГ, было огромным. Для многих стало очевидно, что долгий тернистый путь создания промышленного электродвигателя наконец пройден до конца. По своим техническим показателям двигатели Доливо-Добровольского превосходили все существовавшие тогда электромоторы - обладая очень высоким КПД, они безотказно работали в любых режимах, были надежны и просты в обращении. Поэтому они сразу получили широкое распространение по всему миру. С этого времени началось быстрое внедрение электродвигателей во все сферы производства и повсеместная электрификация промышленности.
