www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Двигатель газовый и бензиновый

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Двигатель внутреннего сгорания - двигатель, в котором топливо сгорает непосредственно в рабочей камере (внутри) двигателя. ДВС преобразует давление от сгорания топлива в механическую работу.

Двигатель газовый и бензиновый

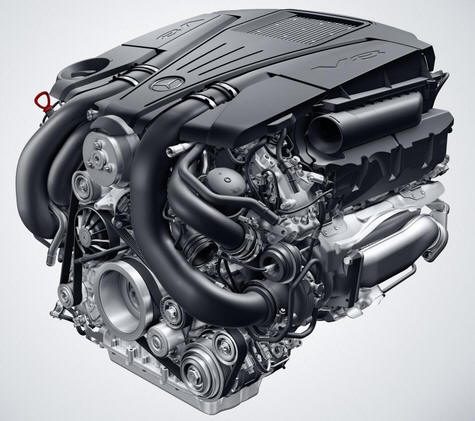

Современный двигатель внутреннего сгорания

Паровой двигатель не до конца разрешил энергетическую проблему, стоявшую перед человечеством. Небольшие мастерские и предприятия, составлявшие в XIX веке большую часть промышленного сектора, не всегда могли им воспользоваться. Дело в том, что маленький паровой двигатель имел очень невысокий КПД (менее 10%). Кроме того, использование такого двигателя было связано с большими затратами и хлопотами. Для того чтобы запустить его в ход, необходимо было развести огонь и навести пары. Даже если машина была нужна только временами, ее все равно приходилось постоянно держать под парами. Для мелкой промышленности требовался двигатель небольшой силы, занимающий мало места, который можно было бы включать и останавливать в любое время без долгой подготовки. Впервые идея такого двигателя была предложена в самом начале XIX века.

В последний год XVIII века французский инженер Филипп Лебон открыл светильный газ. Традиция приписывает его успех случайности - Лебон увидел, как вспыхнул газ, истекавший из поставленного на огонь сосуда с древесными опилками, и понял, какую пользу можно извлечь из этого явления. В 1799 году он получил патент на использование и способ получения светильного газа путем сухой перегонки древесины или угля. Это открытие имело огромное значение прежде всего для развития техники освещения. Очень скоро во Франции, а потом и в других странах Европы газовые лампы стали успешно конкурировать с дорогостоящими свечами. Однако светильный газ годился не только для освещения.

В 1801 году Лебон взял патент на конструкцию газового двигателя. Принцип действия этой машины основывался на известном свойстве открытого им газа: его смесь с воздухом взрывалась при воспламенении с выделением большого количества теплоты. Продукты горения стремительно расширялись, оказывая сильное давление на окружающую среду. Создав соответствующие условия, можно использовать выделяющуюся энергию в интересах человека. В двигателе Лебона были предусмотрены два компрессора и камера смешения. Один компрессор должен был накачивать в камеру сжатый воздух, а другой - сжатый светильный газ из газогенератора. Газовоздушная смесь поступала потом в рабочий цилиндр, где воспламенялась. Двигатель был двойного действия, то есть попеременно действовавшие рабочие камеры находились по обе стороны поршня.

Двигатель газовый и бензиновый
Газовый двигатель Лебона. Чертеж из патента

По существу, Лебон вынашивал мысль о двигателе внутреннего сгорания, однако в 1804 году он погиб, не успев воплотить в жизнь свое изобретение. Но идея его и в дальнейшем привлекала к себе самое пристальное внимание. Действительно, принцип действия газового двигателя много проще, чем паровой машины, так как здесь топливо само непосредственно производит давление на поршень, тогда как в паровом двигателе тепловая энергия сначала передается другому носителю - водяному пару, который и совершает полезную работу.

В последующие годы несколько изобретателей из разных стран пытались создать работоспособный двигатель на светильном газе. Однако все эти попытки не привели к появлению на рынке двигателей, которые могли бы успешно конкурировать с паровой машиной. Честь создания коммерчески успешного двигателя внутреннего сгорания принадлежит бельгийскому инженеру Жану Этьену Ленуару. Работая на гальваническом заводе, Ленуар пришел к мысли, что топливовоздушную смесь в газовом двигателе можно воспламенять с помощью электрической искры, и решил построить двигатель на основе этой идеи.

Хозяин гальванической мастерской снабдил Ленуара деньгами, на которые тот и построил в 1860 году свой первый двигатель. И по внешнему виду, и по устройству он напоминал паровую машину. Двигатель был двойного действия. Нижний золотник поочередно подавал воздух и газ в полости цилиндра, расположенные по разные стороны поршня. Верхний золотник служил для выпускания отработанных газов. Газ и воздух подводились к золотнику по отдельным каналам. Всасывание смеси в каждую полость происходило примерно до половины хода, после чего золотник перекрывал впускное окно, и смесь воспламенялась электрической искрой. Сгорая, она расширялась и действовала на поршень, производя полезную работу. После окончания реакции второй золотник сообщал цилиндр с выхлопной трубкой. Тем временем происходило воспламенение смеси с другой стороны поршня. Он начинал двигаться назад, вытесняя отработанные газы.

Ленуар не сразу добился успеха. После того как удалось изготовить все детали и собрать машину, она проработала совсем немного и остановилась, так как из-за нагрева поршень расширился и заклинил в цилиндре. Ленуар усовершенствовал свой двигатель, продумав систему водяного охлаждения. Однако вторая попытка запуска также закончилась неудачей из-за плохого хода поршня. Ленуар дополнил свою конструкцию системой смазки. Только тогда двигатель начал работать.

Двигатель газовый и бензиновый

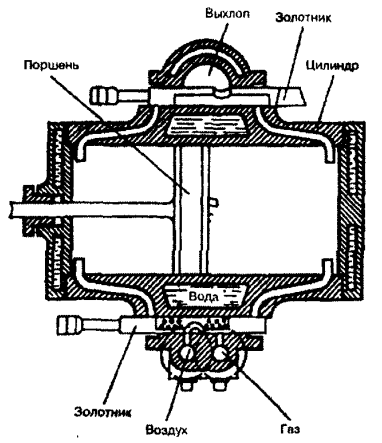

Двигатель Ленуара

После объявления об этом изобретении мастерская стала получать заказы на новый двигатель, но работа его продолжала оставаться неудовлетворительной - система зажигания часто давала сбои, золотник без смазки не работал, а наладить его удовлетворительную смазку при температуре 800 градусов так и не удалось. КПД двигателя едва достигал 4%, он потреблял огромное количество смазки и газа. Тем не менее двигатель быстро получил распространение. Основными его покупателями стали маленькие предприятия (типографии, ремонтные мастерские и пр.), для которых паровые машины были слишком дороги и громоздки. Между тем двигатель Ленуара оказался прост в эксплуатации, легок и имел небольшие габариты.

В 1864 году было выпущено уже более 300 таких двигателей разной мощности. Разбогатев, Ленуар перестал работать над усовершенствованием своей машины, и это предопределило ее судьбу - она была вытеснена с рынка более совершенным двигателем, созданным немецким изобретателем Августом Отто. В 1864 году тот получил патент на свою модель газового двигателя и в том же году заключил договор с богатым инженером Лангеном для эксплуатации этого изобретения. Вскоре была создана фирма "Отто и Компания".

Двигатель газовый и бензиновый
Двигатель Отто

На первый взгляд, двигатель Отто представлял собой шаг назад по сравнению с двигателем Ленуара. Цилиндр был вертикальным. Вращаемый вал помещался над цилиндром сбоку. Вдоль оси поршня к нему была прикреплена рейка, связанная с валом. Двигатель работал следующим образом. Вращающийся вал поднимал поршень на 1/10 высоты цилиндра, в результате чего под поршнем образовывалось разряженное пространство и происходило всасывание смеси воздуха и газа. Затем смесь воспламенялась. Ни Отто, ни Ланген не владели достаточными знаниями в области электротехники и отказались от электрического зажигания. Воспламенение они осуществляли открытым пламенем через трубку. При взрыве давление под поршнем возрастало примерно до 4 атм. Под действием этого давления поршень поднимался, объем газа увеличивался и давление падало. При подъеме поршня специальный механизм отсоединял рейку от вала. Поршень сначала под давлением газа, а потом по инерции поднимался до тех пор, пока под ним не создавалось разряжение.

Таким образом, энергия сгоревшего топлива использовалась в двигателе с максимальной полнотой. В этом заключалась главная оригинальная находка Отто. Рабочий ход поршня вниз начинался под действием атмосферного давления, и после того как давление в цилиндре достигало атмосферного, открывался выпускной вентиль, и поршень своей массой вытеснял отработанные газы. Из-за более полного расширения продуктов сгорания КПД этого двигателя был значительно выше, чем КПД двигателя Ленуара и достигал 15%, то есть превосходил КПД самых лучших паровых машин того времени.

Наиболее сложной проблемой при такой конструкции двигателя было создание механизма передачи движения рейки на вал. Для этой цели было изобретено особое передаточное устройство с шариками и сухариками. Когда поршень с рейкой взлетал вверх, сухарики, охватывавшие вал своими наклонными поверхностями, так взаимодействовали с шариками, что те не препятствовали перемещению рейки, но как только рейка начинала двигаться вниз, шарики скатывались по наклонной поверхности сухариков и плотно прижимали их к валу, вынуждая его вращаться. Эта конструкция обеспечивала жизнеспособность двигателя.

Поскольку двигатели Отто были почти в пять раз экономичнее двигателей Ленуара, они сразу стали пользоваться большим спросом. В последующие годы их было выпущено около пяти тысяч штук. Отто упорно работал над усовершенствованием их конструкции. Вскоре зубчатую рейку заменила кривошипно-шатунная передача (многих смущал вид рейки, взлетавшей вверх в течение долей секунды, к тому же ее движение сопровождалось неприятным дребезжащим грохотом). Но самое существенное из его изобретений было сделано в 1877 году, когда Отто взял патент на новый двигатель с четырехтактным циклом. Этот цикл по сей день лежит в основе работы большинства газовых и бензиновых двигателей. В следующем году новые двигатели уже были запущены в производство.

Двигатель газовый и бензиновый

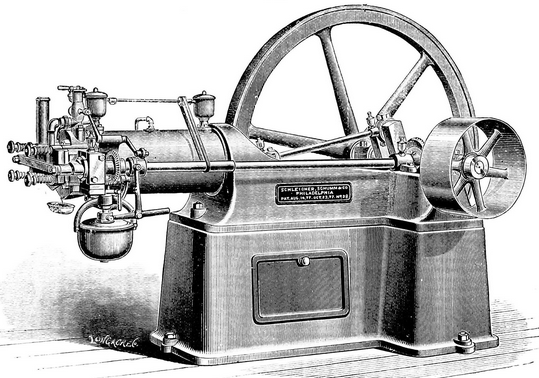

Четырехтактный двигатель Отто

Во всех более ранних газовых двигателях смесь газа и воздуха зажигалась в рабочем цилиндре при атмосферном давлении. Однако действие взрыва было тем сильнее, чем давление было больше. Следовательно, при сжимании смеси взрыв должен был быть более сильным. В новом газовом двигателе Отто газ сжимался до 2, 5 или 3 атм, вследствие чего двигатель стал меньше по размерам, а мощность его возросла. Для помещения газовой смеси цилиндр на одной из своих сторон был удлинен. Когда поршень доходил здесь до своего конечного положения, еще оставалось некоторое пространство, наполненное сжатой газовой смесью. Благодаря этому стало возможным производить взрыв при конечном положении поршня, когда он при перемене движения имеет нулевую скорость. При этой системе зажигания в мертвой точке удалось избежать ударов, толчков и сотрясений поршня о стенки цилиндра, которые были в прежнем двигателе. Ход поршня был следующий. 1) При первом ходе поршня через открытый впускной клапан и клапан для впуска смеси всасывалась бедная газом смесь, состоявшая из 1/10 газа и 9/10 воздуха. 2) При обратном ходе поршня впускное отверстие закрывалось и всосанная смесь сжималась в цилиндре. 3) В конце этого хода в мертвой точке происходило воспламенение и развивающееся давление газообразных продуктов взрыва перемещало поршень. В начале третьего такта давление достигало 11 атм, а при расширении понижалось почти до 3 атм. 4).

При вторичном обратном ходе поршня открывался выпускной клапан, и поршень вытеснял из цилиндра продукты горения. Когда он доходил до крайней точки, в цилиндре еще оставались некоторые остатки продуктов горения, однако они не мешали дальнейшей работе двигателя. Наоборот, их присутствие имело благоприятное воздействие - вместо взрыва происходило более ровное горение, отчего и ход поршня получался более ровным, без рывков, и двигатель можно было применять там, где прежде это казалось недопустимым - например, для движения ткацких станков и динамо-машин. В этом заключалось важное преимущество двигателя Отто. Для того чтобы сделать вращение вала еще более равномерным, его снабжали массивным маховиком. Ведь из четырех ходов поршня только один соответствовал полезной работе, и маховик должен был давать энергию для трех последующих ходов (или, что то же самое, во время 1, 5 оборотов), чтобы работающие машины могли идти без замедления хода. Воспламенение смеси производилось, как и прежде, открытым пламенем. Из-за кривошипно-шатунного соединения с валом получить расширение газа до атмосферного не удалось, и поэтому КПД двигателя был ненамного выше, чем у предыдущих моделей, но он оказался самым высоким для тепловых двигателей того времени.

Четырехтактный цикл был самым большим техническим достижением Отто. Но вскоре обнаружилось, что за несколько лет до его изобретения точно такой же принцип работы двигателя был описан французским инженером Бо де Рошем. Группа французских промышленников оспорила в суде патент Отто. Суд счел их доводы убедительными. Права Отто, вытекавшие из его патента, были значительно сокращены, в том числе было аннулировано его монопольное право на четырехтактный цикл. Отто болезненно переживал эту неудачу, между тем дела его фирмы шли совсем неплохо. Хотя конкуренты наладили выпуск четырехтактных двигателей, отработанная многолетним производством модель Отто все равно была лучшей, и спрос на нее не прекращался. К 1897 году было выпущено около 42 тысяч таких двигателей разной мощности. Однако то обстоятельство, что в качестве топлива использовался светильный газ, сильно суживало область применения первых двигателей внутреннего сгорания. Количество светильногазовых заводов было незначительно даже в Европе, а в России их вообще было только два - в Москве и Петербурге.

Поэтому не прекращались поиски нового горючего для двигателя внутреннего сгорания. Некоторые изобретатели пытались применить в качестве газа пары жидкого топлива. Еще в 1872 году американец Брайтон пытался использовать в этом качестве керосин. Однако керосин плохо испарялся, и Брайтон перешел к более легкому нефтепродукту - бензину. Но для того чтобы двигатель на жидком топливе мог успешно конкурировать с газовым, необходимо было создать специальное устройство (впоследствии оно стало называться карбюратором) для испарения бензина и получения горючей смеси его с воздухом Брайтон в том же 1872 году придумал один из первых так называемых "испарительных" карбюраторов, но он действовал неудовлетворительно.

Работоспособный бензиновый двигатель появился только десятью годами позже. Изобретателем его был немецкий инженер Готлиб Даймлер. Много лет он работал в фирме Отто и был членом ее правления. В начале 80-х годов он предложил своему шефу проект компактного бензинового двигателя, который можно было бы использовать на транспорте. Отто (как в свое время Уатт в аналогичной ситуации) отнесся к предложению Даймлера холодно. Тогда Даймлер вместе со своим другом Вильгельмом Майбахом принял смелое решение - в 1882 году они ушли из фирмы Отто, приобрели небольшую мастерскую близ Штутгарта и начали работать над своим проектом. Проблема, стоявшая перед Даймлером и Майбахом была не из легких они решили создать двигатель, который не требовал бы газогенератора, был бы очень легким и компактным, но при этом достаточно мощным, чтобы двигать экипаж. Увеличение мощности Даймлер рассчитывал получить за счет увеличения частоты вращения вала, но для этого необходимо было обеспечить требуемую частоту воспламенения смеси. В 1883 году был создан первый бензиновый двигатель с зажиганием от раскаленной полой трубочки, открытой в цилиндр.

Двигатель газовый и бензиновый

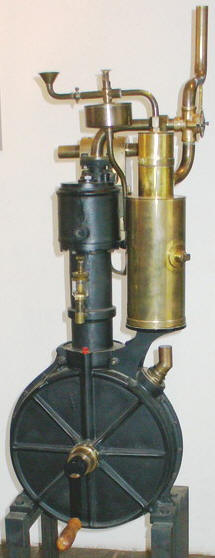

Бензиновый двигатель Даймлера

Первая модель бензинового двигателя предназначалась для промышленной стационарной установки. Здесь P - бак для бензина, из которого при помощи запорного клапана p через трубу пропускалось столько бензина к прибору для испарения его AB, что A всегда оставался наполненным примерно на 2/3. B - это лампа, которая наполнялась первой, еще до попадания бензина в A. Из лампы B через трубку с клапаном V бензин подводился к горелке, находившейся в оболочке L; он вытекал тонкой струйкой из узкого наконечника горелки и благодаря высокой температуре горелки сейчас же испарялся. Пламя горело вокруг платинового зажигателя и накаляло его. В приборе для испарения A пары бензина образовывались при просасывании через бензин подогретого воздуха. Пары эти смешивались с воздухом в регулировочном кране H, и таким образом получалась горючая газовая смесь. При ходе поршня вниз он всасывал эту смесь, при обратном ходе сжимал ее в пространстве,) предназначенном для сжатия. В то время, когда поршень находился в верхней мертвой точке, распределительный механизм открывал накаленный платиновый зажигатель, заряд взрывался, и газообразные продукты горения давили на поршень. Для образования паров бензина воздух, как отмечалось выше, должен был предварительно нагреваться. Это достигалось тем, что воздух перед поступлением в испаритель проходил через кожух горелки.

Двигатель газовый и бензиновый

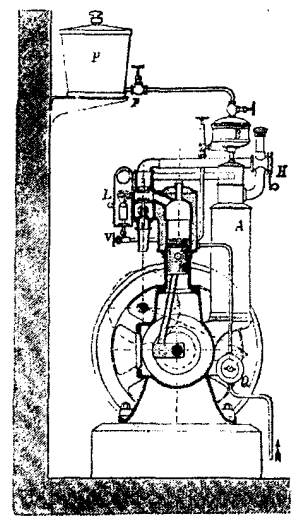

Схема работы бензинового двигателя Даймлера

Для пуска двигателя, по наполнении бензином A и B, сперва открывали кран горелки V и в течение одной или двух минут извне нагревали трубки горелки. Так добивались температуры, при которой бензин начинал испаряться. Когда зажигатель накалялся докрасна, открывали клапан V и вращали двигатель вручную при помощи специальной рукояти; после нескольких оборотов происходил первый взрыв в рабочем цилиндре; затем двигатель приходил в движение. Рабочий цилиндр, как и у газовых двигателей, окружала оболочка, через которую протекала вода для охлаждения из водопровода или от небольшого насоса Q, который приводился в движение самим двигателем.

Из приведенного описания видно, что процесс испарения жидкого топлива в первых бензиновых двигателях оставлял желать лучшего. Поэтому настоящую революцию в двигателестроении произвело изобретение карбюратора. Создателем его считается венгерский инженер Донат Банки (хотя независимо от него и даже несколько раньше ту же конструкцию карбюратора разработал друг и соратник Даймлера Майбах). Позже Банки приобрел большую известность своими выдающимися изобретениями в области гидравлических турбин. Но, еще будучи молодым человеком, он в 1893 году взял патент на карбюратор с жиклером (форсункой), который был прообразом всех современных карбюраторов.

Двигатель газовый и бензиновый

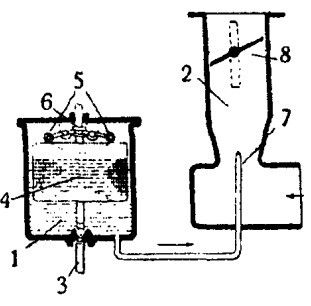

Карбюратор

В отличие от своих предшественников Банки предлагал не испарять бензин, а мелко распылять его в воздухе. Это обеспечивало его равномерное распределение по цилиндру, а само испарение происходило уже в цилиндре под действием тепла сжатия. Для обеспечения распыления всасывание бензина происходило потоком воздуха через дозирующий жиклер, а постоянство состава смеси достигалась за счет поддержания постоянного уровня бензина в карбюраторе. Жиклер выполнялся в виде одного или нескольких отверстий в трубке, располагавшейся перпендикулярно потоку воздуха. Для поддержания напора был предусмотрен маленький бачок с поплавком, который поддерживал уровень на заданной высоте, так что количество всасываемого бензина было пропорционально количеству поступающего воздуха.

Таким образом, карбюратор состоял из двух частей: поплавковой камеры 1 и смесительной камеры 2. В камеру 1 топливо свободно поступало из бака по трубке 3 и держалось на одном уровне поплавком 4, который поднимался вместе с уровнем топлива и при наполнении, с помощью рычага 5, спускал иглу 6 и тем закрывал доступ топливу. Из камеры 1 топливо свободно протекало в камеру 2 и останавливалось в жиклере 7 на одном уровне с камерой 1. Камера 2 снизу имела отверстие, сообщавшееся с наружным воздухом, а вверху - с всасывающим клапаном двигателя. Количество доставляемой в цилиндр смеси регулировалось поворачиванием дросселя (заслонки) 8. При всасывающем ходе поршня воздух устремлялся снизу в камеру смешения и засасывал из жиклера топливо, распыляя и испаряя его.

Первые двигатели внутреннего сгорания были одноцилиндровыми, и, для того чтобы увеличить мощность двигателя, обычно увеличивали объем цилиндра. Потом этого стали добиваться увеличением числа цилиндров. В конце XIX века появились двухцилиндровые двигатели, а с начала XX столетия стали распространяться четырехцилиндровые. Последние устраивались таким образом, что в каждом из цилиндров четырехтактный цикл был двинут на один ход поршня. Благодаря этому достигалась хорошая равномерность вращения коленчатого вала.

Двигатель газовый и бензиновый

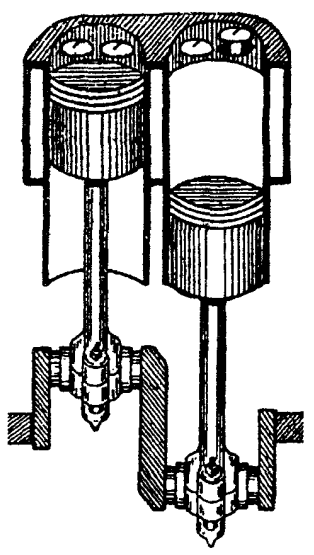

Поршни двигателя на коленчатом валу: один поршень опускается, другой - поднимается

В отличие от прежнего вала, коленчатый вал состоял из отдельных колен-кривошипов, которые с помощью шатунов были связаны с отдельными поршнями. С одной стороны вал принимал движение от поршней и преобразовывал возвратно-поступательное движение во вращательное, а с другой - управлял движением поршней, которые благодаря этому двигались вперед и назад в точно установленные моменты, то есть одновременно во всех цилиндрах проходили по одному рабочему такту. Все эти такты чередовались через равные промежутки времени.

Автор: Рыжов К.В.
