www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Паровоз

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

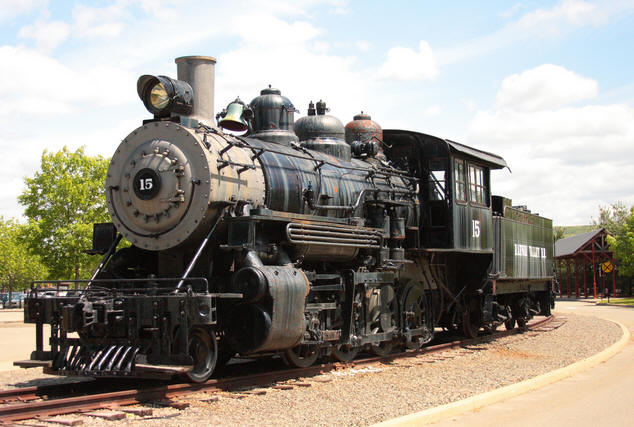

Паровоз - автономный локомотив с паросиловой установкой, использующий в качестве двигателя паровые машины.

Паровоз
Паровоз

История паровоза совмещает в себе две истории: историю рельсового пути и историю локомотива. Причем первый возник гораздо раньше второго. О применении деревянных рельсов в горном деле пишет еще Себастьян Мюнстер в своей книге, вышедшей в 1541 году. В XVIII веке рельсы стали изготавливать из чугуна, а в начале XIX века - из мягкого железа (чугун вследствие своей хрупкости, быстро разрушался). Долгое время железнодорожные пути сооружались только на рудниках, но потом получили распространение пассажирские дороги с конной тягой. Первая такая рельсовая дорога была устроена в 1801 году в Англии между Уондсвортом и Кройдоном.

Что касается локомотива, то он мог явиться на свет лишь после великого изобретения Уатта. Как только паровая машина получила некоторое распространение, нашлось много изобретателей, старавшихся приспособить ее для нужд транспорта - например, использовать паровую машину в качестве двигателя для самодвижущейся повозки. Первую попытку в этом роде сделал помощник Уатта Мердок. Он прежде других понял, что двигатель паромобиля должен отличаться по конструкции от стационарной паровой машины. Для того чтобы повозка кроме себя самой могла перевозить полезный груз, двигатель должен быть компактным, легким и мощным.

Прежде всего, Мердок предложил повысить давление в цилиндре до 3-3, 5 атмосфер (тогда это давление считалось очень высоким). Он также посчитал необходимым отказаться от конденсатора и выпускать отработанный пар "на выхлоп" в атмосферу. В 1786 году Мердок соорудил действующую модель паровой тележки. Однако Уатт отнесся к опытам своего помощника очень холодно, и Мердоку пришлось оставить свои эксперименты. К счастью, при опытах Мердока в Редрете присутствовал смышленый и любознательный подросток - Ричард Тривайтик. Увиденное произвело на него огромное впечатление, и, повзрослев, он посвятил свою жизнь созданию паровых самодвижущихся транспортных машин.

Начал Тривайтик с того, на чем остановился Мердок. Сначала он сконструировал паровой двигатель повышенного давления, работавший "на выхлоп" без конденсатора.

Паровоз

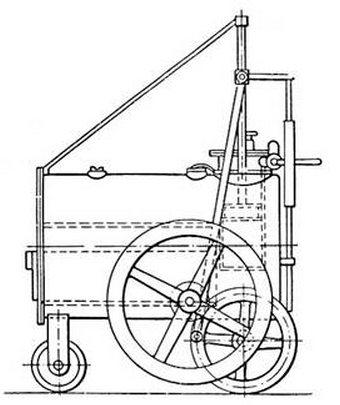

Первая модель паровой повозки Тривайтика, 1797 г.

Затем в 1801-1803 годах он построил несколько паровых повозок, которые весьма успешно бегали по скверной дороге из Кемборна в Плимут. По существу, это были первые в истории автомобили. Но до изобретения пневматических шин ездить на таких машинах могли только энтузиасты. Хороших дорог было мало, и никакие рессоры не спасали машину и ее водителя от жестокой тряски. К тому же все эти сооружения были очень громоздкими и тяжеловесными для того, чтобы передвигаться по грунтовым дорогам.

Паровоз

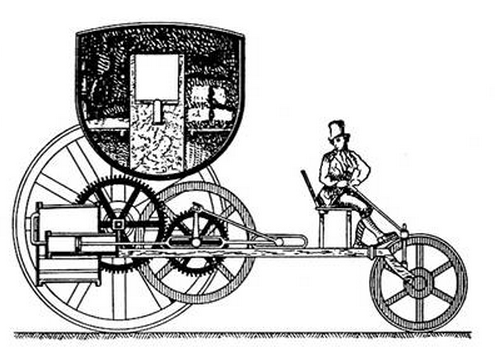

Паровая карета Тривайтика, 1802 г.

У Тривайтика возникла идея поставить паровой автомобиль на рельсы. В 1804 году он создал свой первый паровоз.

Этот паровоз представлял собой цилиндрический паровой котел, покоившийся на двух осях. Топка располагалась впереди под дымовой трубой, так что тендер (повозку с углем, где сидел кочегар) приходилось прицеплять впереди паровоза. Длинный горизонтальный цилиндр 210 мм в диаметре имел ход поршня в 1, 4 м. Шток поршня далеко выдавался впереди паровоза и поддерживался особым кронштейном. С одной стороны паровоза имелась сложная зубчато-колесная передача на обе оси, с другой - большое маховое колесо, как у фабричной паровой машины. По многим показателям этот первый в истории паровоз имел удивительные характеристики. Так, при собственном весе в 5 т он транспортировал со скоростью 8 км/ч пять вагонов общим весом 25 т. Порожняком он двигался со скоростью 26 км/ч.

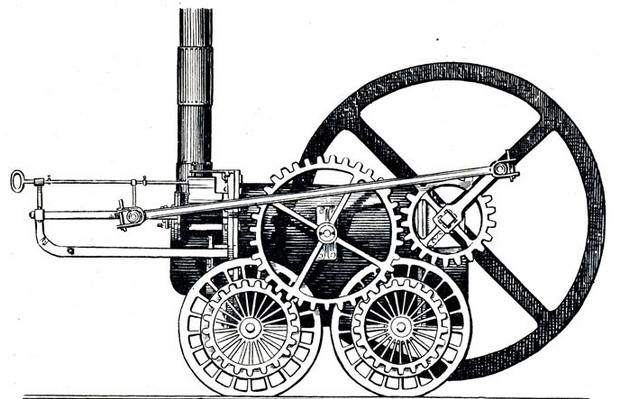

Паровоз
Паровоз Тривайтика, работавший на Мертир-Тидвильской дороге, 1803 г.

Тривайтик не был уверен, что трения между колесами и рельсами будет достаточно для поступательного движения паровоза. Поэтому наружная часть колеса, выдававшаяся за рельсы, была утыкана головками гвоздей, которые вдавливались в брусья, уложенные параллельно рельсам. Впрочем, очень скоро Тривайтик убедился, что нужды в этих дополнительных приспособлениях нет - паровоз мог прекрасно передвигаться по гладким рельсам и тащить за собой несколько вагонов.

Несмотря на свои хорошие ходовые качества, первый паровоз не вызвал к себе интереса. Дело в том, что Тривайтику приходилось демонстрировать свое детище на Мертир-Тидвилской конной железной дороге. Тяжелый паровоз постоянно ломал чугунные рельсы. Было очевидно, что для него придется строить специальные пути. Однако хозяева рудников, которых Тривайтик хотел заинтересовать паровозом, не хотели вкладывать деньги в строительство новой дороги и отказались финансировать изобретателя. В последующие годы Тривайтик сконструировал и построил еще несколько паровозов. Паровоз 1808 года был дальнейшим шагом вперед. Тривайтик убрал громоздкую зубчатую передачу. Движение от вертикального цилиндра передавалось посредством простых шатунов с кривошипами на заднюю ось. Часть отработанного пара шла на подогрев воды в котле, часть - выпускалась через суженное отверстие в дымовую трубу для усиления тяги в топке.

Этот усовершенствованный паровоз порожняком развивал скорость 30 км/ч. Однако и такая замечательная машина никого не заинтересовала. В 1811 году, окончательно разорившись, Тривайтик должен был прекратить свои опыты. Беда его заключалась в том, что он явился со своим изобретением слишком рано. Не только железо, но и чугун еще были слишком дороги. Поэтому строительство железных дорог казалось нерентабельным. Высокоточных металлорежущих станков также было очень мало. Все детали паровоза приходилось делать вручную, их себестоимость была высокой. Кроме того, шла война с Наполеоном, Англия была стеснена континентальной блокадой, и все проекты, требовавшие больших капиталовложений, не могли быть реализованы.

Но, разумеется, никакие трудности не могли остановить техническую мысль. Появились новые изобретатели, взявшиеся за создание паровоза. Долгое время среди механиков было распространено убеждение, что гладкое колесо не может катиться по гладкому железному рельсу. Стараясь избежать этой мнимой опасности, некоторые изобретатели пошли по ложному пути.

В 1812 году Бленкистон, один из владельцев Мидлтонских угольных копей в Йоркшире, проложил небольшую железную дорогу длиной 6 км между Мидлтоном и Лидсом специально для паровоза. В том же году механик Муррей построил по проекту Бленкистона паровоз, обладавший достаточно хорошими техническими показателями. Он передвигался по обычным рельсам и имел колеса с гладкими ободьями. Но движение осуществлялось при помощи зубчатого колеса, катившегося по зубчатой рейке, положенной рядом с гладкими рельсами. Машина имела два паровых цилиндра. Кривошипы двигателей были смещены друг относительно друга на 90 градусов. Когда один из них оказывался в мертвой точке, другой в это время действовал с наибольшей силой.

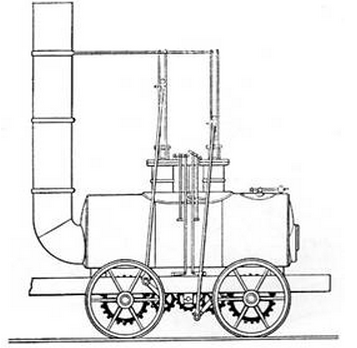

Паровоз

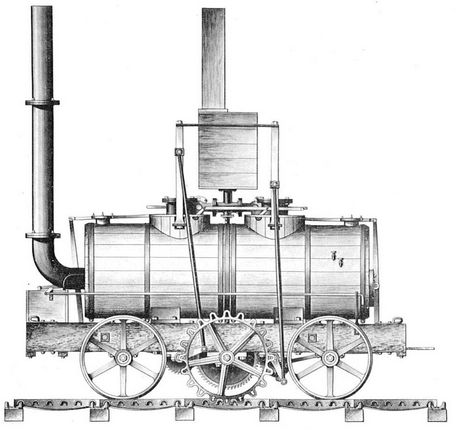

Паровоз Бленкистона-Муррея, 1812 г.

Это был первый паровой двигатель двойного действия, способный начинать работу из любого положения кривошипа. Паровоз Муррея мог транспортировать 20 т полезного груза со скоростью 6 км/ч. С более легкой нагрузкой он мог брать очень крутые подъемы. Несколько таких паровозов было построено для обслуживания рудников, но широкого распространения они не получили в силу того, что имели очень незначительную скорость, высокую цену и часто простаивали из-за поломки путей.

Другой изобретатель, Брунтон, в 1813 году соорудил паровоз с двумя механизмами, которые наподобие ног должны были отталкиваться от земли и двигать машину вперед (при первом же испытании этот паровоз взорвался, так как при расчете котла были допущены ошибки).

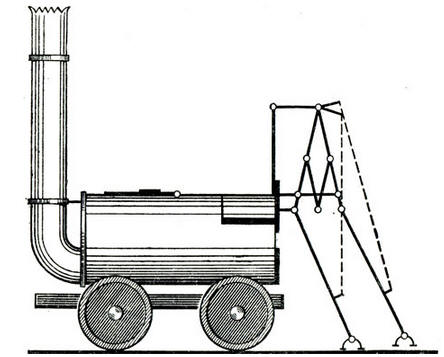

Паровоз
Паровоз Брунтона с "ногами", 1813 г.

Вскоре было доказано, что гладкое колесо вполне может двигаться по гладкому рельсу. Два изобретателя - Блекетт и Хедлей - соорудили специальную тележку с гладкими ободьями, которая приводилась в движение при помощи зубчатой передачи людьми, находящимися на ней. На тележку нагружали железо, меняя таким образом ее вес. В ходе этих опытов было показано, что трение ведущих колес тележки (то есть тех колес, которые получали обороты от двигателя) в 50 раз превышало трение колес, свободно катившихся по рельсу. Следовательно, благодаря упору своих ведущих колес любой локомотив мог тащить груз, в 50 раз превышающий его сцепной груз (вес, приходящийся на колеса паровоза, спаренные с двигателем).

В 1815 году Блекетт и Хедлей собрали очень хороший паровоз, получивший название "Пыхтящий Билли". Имея в своем распоряжении чертежи Тривайтика, они смогли воспользоваться многими его наработками. Очень долго конструкторы бились над проблемой, стоявшей перед всеми изобретателями паровоза того времени, - как уменьшить нагрузку на ось, чтобы локомотив не ломал рельсов. Поначалу это происходило слишком часто, так что перед каждой поездкой тендер приходилось нагружать запасом чугунных рельс. Наконец Блекетт и Хедлей поставили котел на одну раму с тендером, снабдив ее четырьмя парами колес, так что "Билли" имел четыре ведущих оси. Только после этого он перестал портить пути. Этот паровоз эксплуатировался на руднике до 1865 года, после чего был сдан в Лондонский музей.

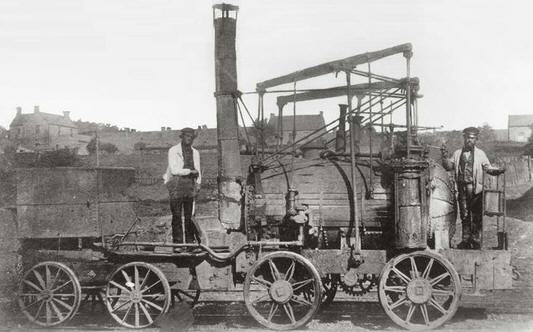

Паровоз
Паровоз "Пыхтящий Билли"

Между тем окончательная победа над Наполеоном привела к изменению рыночной конъюнктуры. Англия вступила в период нового промышленного подъема. Спрос на уголь резко повысился, в результате чего владельцы копей все острее стали осознавать нужду в паровом транспорте. Теперь многие из них готовы были финансировать опыты по строительству паровозов. В то время идея паровой тяги носилась в воздухе, над ней в разных местах Англии трудилось сразу несколько десятков механиков, разрабатывавших различные конструкции паровозов. Удачнее других оказались локомотивы, сконструированные и построенные Джорджем Стефенсоном.

В 1812 году, будучи главным механиком Киллингуортских копей, Стефенсон предложил своему хозяину Томасу Лидделу проект своего первого паровоза. Тот согласился оплатить его постройку. В 1814 году работа была закончена. Паровоз, получивший имя "Блюхер", включился в работу по обслуживанию рудника. По конструкции он сильно напоминал паровоз Бленкинстона, но без зубчатого ведущего колеса. Он имел два вертикально поставленных паровых цилиндра; движение от поршня передавалось шатунами на два ведущих ската. Эти скаты были соединены зубчато-колесной передачей. Тендер был отделен от паровоза и прицеплен сзади. "Блюхер" мог перевозить груз весом 30, 5 т, но не мог брать крутых подъемов и развивал с нагрузкой скорость всего 6 км/ч.

По многим параметрам он уступал "Пыхтящему Билли" и после года эксплуатации оказался лишь немногим выгоднее использовавшихся до этого лошадей. Причиной неудачи была слабая тяга. Отработанный пар выпускался прямо в воздух, а не в трубу, где он мог бы усилить тягу в топке. Этот недостаток Стефенсон устранил в первую очередь. После того как отработанный пар стал поступать в трубу, тяга усилилась. Усовершенствованный паровоз уже всерьез конкурировал с лошадьми, и Лиддел охотно дал деньги на продолжение опытов.

Паровоз
Паровоз Стефенсона "Блюхер", 1814 г.

В 1815 году Стефенсон построил свой второй паровоз. В этой конструкции он отказался от соединения осей зубчато-колесной передачей. Вертикальные паровые котлы были поставлены прямо над осями, и движение от поршней передавалось непосредственно на ведущие оси, спаренные между собой цепью. В 1816 году был закончен третий паровоз "Киллингуорт". Для него Стефенсон впервые придумал и применил рессоры (до этого котел устанавливался прямо на раму, вследствие чего паровоз буквально вытряхивал душу из машиниста, подпрыгивая на стыках). Одновременно Стефенсон работал над усовершенствованием рельсового пути. В то время широко употреблялись хрупкие чугунные рельсы.

При движении тяжелого паровоза они то и дело лопались в стыках. Стефенсон придумал косой стык и взял на него патент. Однако тогда же ему стало окончательно ясно, что до тех пор, пока чугунные рельсы не будут заменены железными, кардинальных улучшений ждать не приходится. Железо было в несколько раз дороже чугуна, и хозяева неохотно шли на строительство таких дорогих дорог. Но Стефенсон доказал, что паровозы выгодно использовать лишь тогда, когда сила их тяги достаточно велика. Для того чтобы паровозы могли возить большие составы и развивать значительные скорости, необходимо решительно, не жалея никаких затрат, перестроить существующие конные дороги, по которым приходилось ездить первым паровозам, в двух отношениях: смягчить уклоны и усилить рельсы. Эти идеи Стефенсону удалось реализовать через несколько лет.

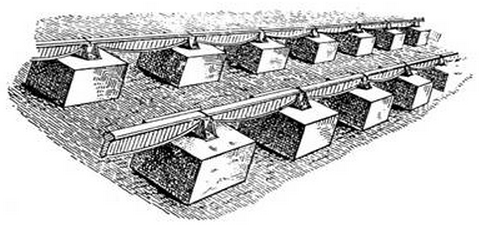

Паровоз
Колея из чугунных “рыбобрюхих” грибовидных рельсов в подушках на каменных опорах. На рисунке балласт удален

В 1821 году один из шахтовладельцев Дарлингтона Эдгард Пиз основал компанию по строительству железной дороги от Дарлингтона к Стоктону и поручил ее сооружение Стефенсону. Общая длина дороги с боковыми ветками составляла 56, 3 км. Это было значительное по тем временам предприятие, и Стефенсон с увлечением взялся за его осуществление. С большим трудом ему удалось убедить Пиза и его компаньонов уложить на половине длины дороги железные рельсы вместо чугунных, хотя те и стоили в два раза дороже.

19 сентября 1825 года по дороге торжественно прошел первый поезд из 34-х вагонов. Шесть из них были нагружены углем и мукой, на остальных были размещены скамейки для публики. Тащил все эти вагоны новый паровоз "Передвижение", которым управлял сам Стефенсон. Под звуки музыки и веселые возгласы пассажиров поезд успешно прошел до Стоктона.

Паровоз
Открытие Стоктон-Дарлингской дороги

Средняя скорость поезда была 10 км/ч. Впереди локомотива скакал верховой с флагом, прося публику освободить рельсы. На отдельных участках ему приходилось мчаться во весь опор, потому что поезд разгонялся до 24 км/ч. Всего за этот рейс было перевезено более 600 пассажиров. Вместе с остальным грузом эта публика весила около 90 т.

Паровоз
Паровоз "Передвижение". Установлен как памятник в г.Дарлингтоне

В связи с успешным строительством Дарлингтон-Стоктонской дороги имя Стефенсона стало широко известно. В 1826 году совет директоров транспортной компании Манчестер-Ливерпульской дороги предложил Стефенсону пост главного инженера с окладом в 1000 фунтов стерлингов. Строительство этой дороги представляло большую сложность, поскольку она проходила по сильнопересеченной местности. Пришлось возводить множество разнообразных искусственных сооружений: насыпи, выемки, туннели и т.п. Одних мостов было построено 63. Под самым Ливерпулем надо было проложить туннель длиной 2, 4 км в скальном грунте. Потом пришлось сделать выемку в высокой песчаной скале (всего во время этой работы было удалено 480 тыс. куб. м камня). Особенно большие трудности представляло сооружение полотна через торфяные болота Чэт-Мосс, шириной 6, 5 км и глубиной 15 м. Общая стоимость работ вскоре превысила все предварительные сметы, а Стефенсон между тем настойчиво требовал, чтобы вместо дешевых чугунных рельс были уложены дорогие железные. Ему потребовались все его красноречие и весь его авторитет, чтобы доказать директорам: именно так, а не иначе следует строить железные дороги.

Наконец, все препятствия были благополучно преодолены. В 1829 году, когда дорога близилась к своему завершению и надо было уже думать о подвижном составе, компания объявили свободный конкурс на лучшую конструкцию локомотива. Возле Рейнхилла был выделен новый участок длиной 3 км. Паровозы, участвовавшие в состязаниях, должны были пройти эту дистанцию 20 раз.

Стефенсон выставил в Рейнхилле свой новый паровоз "Ракета", построенный на его заводе по последнему слову тогдашней техники. Еще в 1826 году он разработал конструкцию локомотива с наклонным цилиндром (впервые она была опробована на паровозе "Америка"). Это позволяло уменьшить вредное пространство в цилиндрах, что при вертикальном их расположении являлось весьма важным. Был также значительно усовершенствован паровой котел и впервые были применены дымогарные трубки, о которых надо сказать подробнее. Вообще, паровой котел был одним из важнейших узлов паровоза, от которого во многом зависели его технические характеристики. К нему предъявлялся целый ряд требований: при незначительном расходе угля и воды он должен был давать возможно большее количество упругого пара. Этого эффекта можно было достичь, прежде всего, увеличивая площадь соприкосновения между водой и горячими газами.

Паровоз

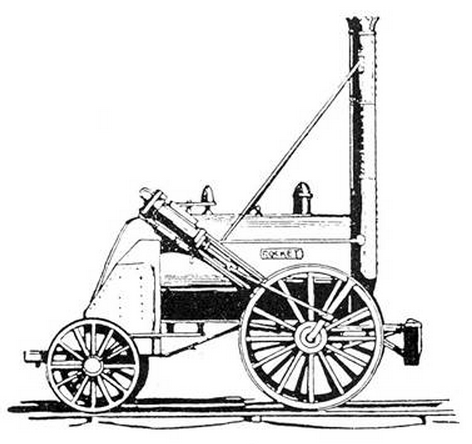

Паровоз Стефенсона "Ракета"

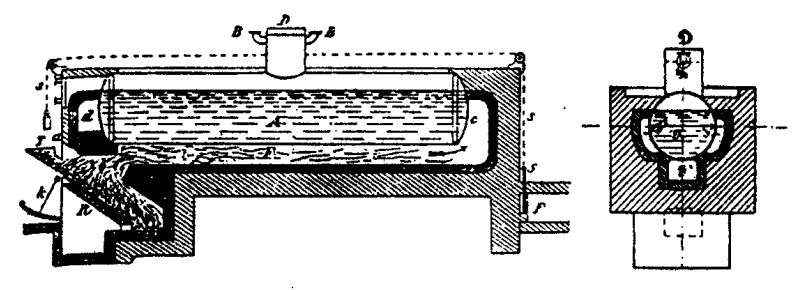

На ранних паровозах использовался простой цилиндрический котел. Здесь D - колпак, куда собирается пар, проводимый к паровым клапанам по одной из трубок B (другая соединялась с предохранительным клапаном). Котел имел наклонную решетку R, через которую атмосферный воздух доставлялся к углю, насыпаемому через воронку T. Уголь скользил по воронке вниз по мере сгорания, причем самое сильное горение происходило внизу решетки; пламя оттуда поднималось под наклонным сводом G, где имелось отверстие b, через которое горячие газы поступали в первый дымоход F под котлом. Затем эти газы попадали в c и в боковой дымоход F, а через соединение d на передней стороне проходили по F снова в заднюю часть котла, откуда уже вылетали в дымовую трубу. Таким образом, котел как бы со всех сторон обтекался горячим воздухом. Зольная дверца K и задвижка S были простыми приспособлениями, с помощью которых кочегар регулировал доступ воздуха в топку.

Паровоз
Простой цилиндрический котел

Простейшим видоизменением цилиндрического котла стал котел с жаровой трубой, в котором первый дымоход проходил не под котлом, а внутри него.

Следующим шагом явился трубчатый котел, изобретенный в 1828 году французским инженером Сегеном. Внутри этого котла проходили металлические дымогарные трубы, по которым из топки в дымовую трубу двигался горячий газ. В трубчатом котле поверхность нагрева была значительно больше, чем в цилиндрическом. При этом гораздо большая часть теплоты шла на парообразование и сравнительно меньшая улетала в трубу. На "Ракете" общая поверхность нагрева котла составляла около 13 квадратных метров, из которых на трубки приходилось 11. Поэтому при тех же габаритах производительность котла была значительно больше.

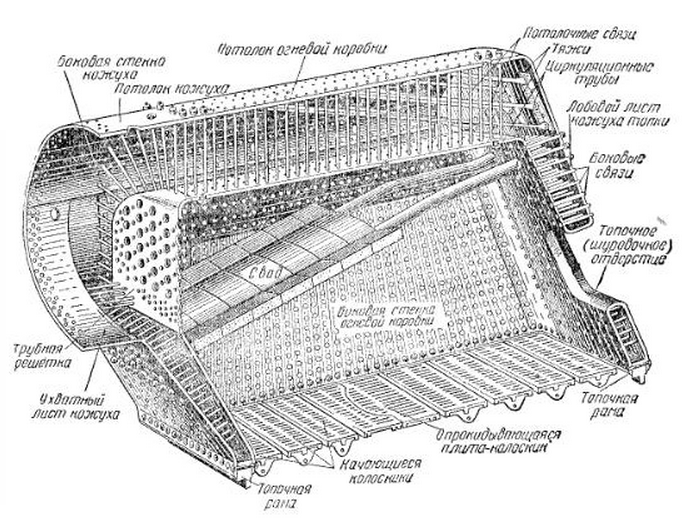

Паровоз
Паровозный котел

Рейнхильские состязания стали крупным событием в истории паровоза; считается, что ими закончился период его детства. На состязаниях присутствовало около 10 тысяч зрителей, и это лучше всего говорит об огромном интересе простой публики к паровому транспорту. Надежды, которые Стефенсон возлагал на свое творение, полностью оправдались. 10 октября "Ракета", идя порожняком, развила рекордную для тех времен скорость 48 км/ч. При собственном весе 4, 5 т этот паровоз свободно тянул поезд общим весом 17 т со скоростью 21 км/ч. Скорость движения паровоза с одним пассажирским вагоном достигала 38 км/ч.

По всем показателям "Ракета" оказалась на порядок лучше всех других локомотивов, и приз в 500 фунтов стерлингов был вручен Стефенсону. Он разделил его со своим помощником Бутом, предложившим идею трубчатого котла (ни Бут, ни сам Стефенсон в то время еще ничего не знали об изобретении Сегена). "Ракету" можно считать уже вполне совершенным паровозом, так как она имела все важнейшие черты позднейших локомотивов: 1) топка была окружена водой котла; 2) котел был расположен горизонтально и имел дымогарные трубы; 3) пар уходил в дымовую трубу, что усиливало тягу и увеличивало температуру топки; 4) сила пара передавалась колесам через шатуны без всяких зубчатых передач.

В следующем году линия Ливерпуль - Манчестер была торжественно открыта. Строительство дороги потребовало неслыханных по тем временам капиталовложений. Общие затраты на ее прокладку составили 739 тысяч фунтов стерлингов. Однако потребность в этой дороге была настолько велика, что она окупилась достаточно быстро. Это было лучшей рекомендацией новому виду транспорта. Через несколько лет по всему миру развернулось бурное железнодорожное строительство. Началась эра паровоза. Значение Ливерпуль-Манчестерской дороги в этом процессе трудно переоценить - она была первым в истории крупным, технически правильно осуществленным проектом железнодорожного строительства. Многие находки Стефенсона, касавшиеся устройства насыпей, строительства дамб и туннелей, укладки рельсов и шпал и пр., сделались потом образцом для других инженеров.

Масштабные перемены, вызванные широким распространением паровозов, были настолько огромны, что можно сказать без преувеличения - они изменили облик мира. До изобретения железных дорог важнейшие промышленные города лежали у морского побережья или на судоходных реках. Главным транспортным средством служили парусные суда. Внутри страны перевозка грузов происходила гужевым транспортом, причем во всех странах дороги находились в очень скверном состоянии. При отсутствии дорог не могла развиваться промышленность. Многие территории, имевшие полезные ископаемые, были тем не менее обречены на бездеятельность.

Переход к паровому транспорту привел к значительному увеличению скорости передвижения и грузооборота, при том, что цена перевозки заметно снизилась. Самые отдаленные местности оказались вскоре связаны железными дорогами с промышленными центрами, портами и источниками сырья, вовлечены в общий ритм экономической жизни. Расстояние перестало быть препятствием, и промышленность получила мощный стимул к своему развитию.

Автор: Рыжов К.В.
