www.diagram.com.ua
www.diagram.com.ua

Русский: Русская версия English: English version

Translate it!

+ Поиск по всему сайту
+ Поиск по журналам
+ Поиск по статьям сайта
+ Поиск по каталогу схем
+ Поиск по схемам СССР
+ Поиск по Библиотеке

ВСЕ СТАТЬИ А-Я

БЕСПЛАТНАЯ БИБЛИОТЕКА
ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ
СПРАВОЧНИК
АРХИВ СТАТЕЙ

НОВОСТИ НАУКИ И ТЕХНИКИ, НОВИНКИ ЭЛЕКТРОНИКИ

ФОРУМЫ
ВАШИ ИСТОРИИ ИЗ ЖИЗНИ
ОБРАТНАЯ СВЯЗЬ
ОТЗЫВЫ О САЙТЕ

КАРТА САЙТА

Бесплатная техническая библиотека РАЗДЕЛЫ БЕСПЛАТНОЙ ТЕХНИЧЕСКОЙ БИБЛИОТЕКИ:
Архив и лента новостей
Книги и сборники
Технические журналы
Архив статей и поиск
Схемы и сервис-мануалы
Электронные справочники
Русские инструкции
Радиоэлектронные и электротехнические устройства

СКАЧАЙТЕ БЕСПЛАТНО:

ЭНЦИКЛОПЕДИЯ РАДИОЭЛЕКТРОНИКИ И ЭЛЕКТРОТЕХНИКИ БЕСПЛАТНО:
Автомобиль
Автомобильные электронные устройства
Аккумуляторы, зарядные устройства
Акустические системы
Альтернативные источники энергии
Антенны
Антенны КВ
Антенны телевизионные
Антенны УКВ
Антенные усилители
Аудио и видеонаблюдение
Аудиотехника
Блоки питания
Бытовая электроника
Бытовые электроприборы
Видеотехника
ВЧ усилители мощности
Галогенные лампы
Генераторы, гетеродины
Гирлянды
Гражданская радиосвязь
Детекторы напряженности поля
Дозиметры
Дом, приусадебное хозяйство, хобби
Зажигание автомобиля
Заземление и зануление
Зарядные устройства, аккумуляторы, батарейки
Защита электроаппаратуры
Звонки и аудио-имитаторы
Измерения, настройка, согласование антенн
Измерительная техника
Индикаторы, датчики, детекторы
Инструмент электрика
Инфракрасная техника
Кварцевые фильтры
Компьютерные интерфейсы
Компьютерные устройства
Компьютерный модинг
Компьютеры
Личная безопасность
Люминесцентные лампы
Медицина
Металлоискатели
Микроконтроллеры
Микрофоны, радиомикрофоны
Мобильная связь
Модернизация радиостанций
Модуляторы
Молниезащита
Музыканту
Начинающему радиолюбителю
Ограничители сигнала, компрессоры
Освещение
Освещение. Схемы управления
Охрана и безопасность
Охрана и сигнализация автомобиля
Охрана и сигнализация через мобильную связь
Охранные устройства и сигнализация объектов
Переговорные устройства
Передатчики
Передача данных
Предварительные усилители
Преобразователи напряжения, выпрямители, инверторы
Применение микросхем
Пускорегулирующие аппараты люминесцентных ламп
Работа с CAD-программами
Радиолюбительские расчеты
Радиолюбителю-конструктору
Радиоприем
Радиостанции портативные
Радиостанции, трансиверы
Радиоуправление
Разная бытовая электроника
Разные компьютерные устройства
Разные узлы радиолюбительской техники
Разные устройства гражданской радиосвязи
Разные электронные устройства
Разные электроустройства
Регуляторы мощности, термометры, термостабилизаторы
Регуляторы тембра, громкости
Регуляторы тока, напряжения, мощности
Сварочное оборудование
Светодиоды
Синтезаторы частоты
Смесители, преобразователи частоты
Спидометры и тахометры
Справочник электрика
Справочные материалы
Стабилизаторы напряжения
Студенту на заметку
Телевидение
Телефония
Теория антенн
Техника QRP
Технологии радиолюбителя
Технология антенн
Трансвертеры
Узлы радиолюбительской техники
Усилители мощности
Усилители мощности автомобильные
Усилители мощности ламповые
Усилители мощности транзисторные
Усилители низкой частоты
Устройства защитного отключения
Фильтры и согласующие устройства
Цветомузыкальные установки
Цифровая техника
Часы, таймеры, реле, коммутаторы нагрузки
Электрику
Электрику. ПТЭ
Электрику. ПУЭ
Электрические схемы автомобилей
Электрические счетчики
Электричество для начинающих
Электробезопасность, пожаробезопасность
Электродвигатели
Электромонтажные работы
Электронный впрыск топлива
Электропитание
Электроснабжение
Электротехнические материалы

СТАТЬИ БЕСПЛАТНО:
Батарейки и аккумуляторы
Большая энциклопедия для детей и взрослых
Биографии великих ученых
Важнейшие научные открытия
Детская научная лаборатория
Должностные инструкции
Домашняя мастерская
Жизнь замечательных физиков
Заводские технологии на дому - простые рецепты
Загадки, ребусы, вопросы с подвохом
Инструменты и механизмы для сельского хозяйства
Искусство аудио
Искусство видео
История техники, технологии, предметов вокруг нас
И тут появился изобретатель
Конспекты лекций, шпаргалки
Крылатые слова, фразеологизмы
Личный транспорт: наземный, водный, воздушный
Любителям путешествовать - советы туристу
Мобильные телефоны
Моделирование
Опыты по физике
Опыты по химии
Нормативная документация по охране труда
Основы безопасной жизнедеятельности (ОБЖД)
Основы первой медицинской помощи (ОПМП)
Охрана труда
Параметры, аналоги, маркировка радиодеталей
Радио - начинающим
Секреты ремонта
Советы радиолюбителям
Строителю, домашнему мастеру
Справочная информация
Типовые инструкции по охране труда (ТОИ)
Функциональный состав импортных ТВ
Функциональный состав, пульты, шасси, эквиваленты импортных телевизоров
Чудеса природы. Увлекательное путешествие вокруг земного шара
Шпионские штучки
Электрик в доме
Эффектные фокусы и их разгадки

ЖУРНАЛЫ БЕСПЛАТНО:
Блокнот Радиоаматора
Домашний компьютер
Домашний ПК
КВ журнал
КВ и УКВ
Квант
Компьютерра
Конструктор
Левша
Моделист-конструктор
М-Хобби
Наука и жизнь
Новости электроники
Новый Радиоежегодник
Популярная механика
Радио
Радио Телевизия Електроника
Радиоаматор
Радиодело
Радиодизайн
Радиокомпоненты
Радиоконструктор
Радиолюбитель
Радиомир
Радиосхема
Радиохобби
Ремонт и сервис
Ремонт электронной техники
Сам
Сервисный центр
Силовые машины
Схемотехника
Техника - молодежи
Химия и жизнь
ЭКиС
Электрик
Электроника
Юный техник
Юный техник для умелых рук
Я - электрик
A Radio. Prakticka Elektronika
Amaterske Radio
Chip
Circuit Cellar
Electronique et Loisirs
Electronique Pratique
Elektor Electronics
Elektronika dla Wszystkich
Elektronika Praktyczna
Everyday Practical Electronics
Evil Genius
Funkamateur
Nuts And Volts
QEX
QST
Radiotechnika Evkonyve
Servo
Stereophile

КНИГИ СЕРИЙНЫЕ БЕСПЛАТНО:
Библиотека по автоматике
Библиотека электромонтера
Библиотечка Квант
Библиотечка электротехника
Знай и умей
Массовая радиобиблиотека

КНИГИ ПО РАДИОТЕХНИКЕ И ЭЛЕКТРОНИКЕ БЕСПЛАТНО:
Автомобиль
Аппаратура СВЧ
Запись и воспроизведение звука
Ламповая аппаратура
Начинающему радиолюбителю
Охрана и безопасность
Радиолокация, навигация
Радиотехнические технологии
Радиоуправление, моделизм
Робототехника
Схемотехника
Теоретическая электроника, радиотехника
Усилители
Цифровая обработка сигналов
Электроника в быту
Электроника в медицине
Электроника в науке
Электроника для музыканта

КНИГИ ПО РЕМОНТУ БЕСПЛАТНО:
Ремонт аудиотехники
Ремонт бытовая техники
Ремонт видеотехники
Ремонт телевизоров ламповых
Ремонт телевизоров полупроводниковых
Ремонт мониторов
Ремонт оргтехники
Ремонт радиоприемников
Ремонт телефонов и факсов
Спутниковое телевидение
Теория телевидения
Теория ремонта электроники

КНИГИ ПО ИЗМЕРЕНИЯМ БЕСПЛАТНО:
Измерения и метрология
Измерительная аппаратура
Измерительная техника. Схемы и описания

КНИГИ ПО СВЯЗИ БЕСПЛАТНО:
Антенны
Аппаратура любительской радиосвязи
Линии связи, передача данных
Мобильные телефоны
Теория и практика радиосвязи

КНИГИ ПО ЭЛЕКТРИКЕ БЕСПЛАТНО:
Автоматика, автоматизация, управление
Аккумуляторы, элементы питания, зарядные устройства
Альтернативные источники энергии
Источники питания, стабилизаторы, преобразователи
Молниезащита
Осветительная аппаратура
Охрана труда, электробезопасность, пожаробезопасность
Релейная защита
Сварка, сварочное оборудование
Теория электротехники
Устройства телемеханики
Электрику, электромонтажнику, электромеханику
Электрические сети, воздушные и кабельные линии
Электродвигатели
Электрооборудование
Электропривод
Электростанции, подстанции
Электротехнические справочники
Энергетика, электроснабжение

СБОРНИКИ БЕСПЛАТНО:
В помощь радиолюбителю
Радиоаматор-лучшее
Радиоежегодник

СПРАВОЧНИКИ БЕСПЛАТНО:
Зарубежные микросхемы и транзисторы
Измерительная техника. Схемы и описания
Медицинская аппаратура
Механизмы импортной аудио и видеоаппаратуры
Прошивки зарубежной аппаратуры
Пульты ДУ импортных телевизоров
Радиокомпоненты Atmel
Радиокомпоненты Cirrus Logic
Радиокомпоненты Maxim
Радиокомпоненты Microchip
Радиокомпоненты Mitsubishi
Радиокомпоненты Motorola
Радиокомпоненты National Semiconductor
Радиокомпоненты Panasonic
Радиокомпоненты Philips
Радиокомпоненты Rohm
Радиокомпоненты Samsung
Радиокомпоненты Sharp
Радиокомпоненты Sony
Радиокомпоненты Toshiba
Соответствие моделей и шасси телевизоров
Строчные трансформаторы HR
Строчные трансформаторы Konig

СХЕМЫ И СЕРВИС-МАНУАЛЫ БЕСПЛАТНО:
Бытовая техника Beko
Бытовая техника Braun
Бытовая техника Candy
Бытовая техника Elenberg
Бытовая техника Elica
Бытовая техника Gorenje
Бытовая техника Hansa
Бытовая техника Merloni
Бытовая техника SEB
Бытовая техника Snaige
Бытовая техника Stinol
Бытовая техника Universal
Бытовая техника Whirpool

Зарубежные DVD-плееры
Зарубежные автомагнитолы
Зарубежная аудиоаппаратура
Зарубежные видеокамеры
Зарубежные видеомагнитофоны и видеоплееры
Зарубежные мониторы
Зарубежные моноблоки
Зарубежные телевизоры
Зарубежные телефоны
Зарубежные факсы

Мобильники Benq-Siemens
Мобильники Eastcom
Мобильники Ericsson
Мобильники Fly Bird
Мобильники LG
Мобильники Maxon
Мобильники Mitsubishi
Мобильники Motorola
Мобильники Nokia
Мобильники Panasonic
Мобильники Pantech
Мобильники Samsung
Мобильники Sharp
Мобильники Siemens
Мобильники Sony-Ericsson
Мобильники TCL
Мобильники Voxtel

Отечественные телевизоры
Отечественная аудиоаппаратура

Справочники по вхождению в режим сервиса

Схемы блоков питания импортных телевизоров и видеотехники

Телевизоры Avest
Телевизоры Beko
Телевизоры, аудио, видеотехника Elenberg, Cameron, Cortland
Телевизоры Erisson
Телевизоры Rainford
Телевизоры Roadstar
Телевизоры Rolsen
Телевизоры Vestel
Телевизоры Витязь
Телевизоры Горизонт
Телевизоры Рекорд
Телевизоры Рубин

Станки металлообрабатывающие
Электроинструмент Bocsh
Электроинструмент Makita

БЕСПЛАТНЫЙ АРХИВ СТАТЕЙ
(150000 статей в Архиве)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ СТАТЕЙ:
Библиотечка Квант указатель
Библиотека по автоматике указатель
Библиотека электромонтера указатель
Библиотечка электротехника указатель
Блокнот Радиоаматора указатель
В помощь радиолюбителю указатель
Знай и умей указатель
Массовая радиобиблиотека указатель
КВ и УКВ указатель
КВ журнал указатель
Квант указатель
Конструктор указатель
Моделист-конструктор указатель
Наука и жизнь указатель
Новости электроники указатель
Новый Радиоежегодник указатель
Популярная механика указатель
Радио указатель
Радиоаматор указатель
Радиоаматор-лучшее указатель
Радиоежегодник указатель
Радиодело указатель
Радиодизайн указатель
Радиокомпоненты указатель
Радиоконструктор указатель
Радиолюбитель указатель
Радиомир указатель
Радиосхема указатель
Радиохобби указатель
Ремонт и сервис указатель
Ремонт электронной техники указатель
Сам указатель
Сервисный центр указатель
Силовая электроника указатель
Схемотехника указатель
Техника - молодежи указатель
Химия и жизнь указатель
ЭКиС (Электронные компоненты и системы) указатель
Электрик указатель
Электроника указатель
Юный техник указатель
Я - электрик указатель

СПРАВОЧНИК БЕСПЛАТНО

ПАРАМЕТРЫ РАДИОДЕТАЛЕЙ БЕСПЛАТНО

ДАТАШИТЫ БЕСПЛАТНО

ПРОШИВКИ БЕСПЛАТНО

РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО


Стол заказов СТОЛ ЗАКАЗОВ:

СХЕМЫ ПОД ЗАКАЗ:
Импортные DVD
Импортные автоаудио
Импортные аудио
Импортные видеокамеры
Импортные видеомагнитофоны
Импортные кондиционеры
Импортные мониторы
Импортные моноблоки
Импортные проекторы
Импортные СВЧ-печи
Импортная спутниковая аппаратура
Импортные стиральные машины
Импортные телевизоры
Импортные телефоны
Импортные факсы
Импортные фотоаппараты
Импортные холодильники

Отечественные автоаудио
Отечественные видеомагнитофоны
Отечественные магнитофоны
Отечественные мониторы
Отечественные приборы
Отечественные радиолы
Отечественные радиоприемники
Отечественные усилители
Отечественные цветные телевизоры
Отечественные черно-белые телевизоры
Отечественные электрофоны


Бонусы БОНУСЫ:

НА ДОСУГЕ:
Интерактивные флеш-игры
Игры он-лайн
Ваши истории
Загадки для взрослых и детей
Знаете ли Вы, что...
Зрительные иллюзии
Веселые задачки
Каталог Вивасан
Палиндромы
Сборка кубика Рубика

ИСТОРИИ ИЗ ЖИЗНИ

ССЫЛКИ

ДОБАВИТЬ В ЗАКЛАДКИ

Оставить отзыв о сайте

ДИАГРАММА
© 2000-2018

Дизайн и поддержка:
Александр Кузнецов

Техническое обеспечение:
Михаил Булах

Программирование:
Данил Мончукин

Маркетинг:
Татьяна Анастасьева

Перевод:
Наталья Кузнецова

Контакты

При использовании материалов сайта обязательна ссылка на http://www.diagram.com.ua

сделано в Украине
сделано в Украине

Диаграмма. Бесплатная техническая библиотека

Бесплатная техническая библиотека Бесплатная техническая библиотека Как скачивать файлы с сайта? Как скачивать файлы с сайта? Добавить в закладки, оставить отзывДобавить в закладки, оставить отзыв

История техники, технологии, предметов вокруг нас

Бесплатная библиотека / Статьи / История техники, технологии, предметов вокруг нас

Механические часы

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Создание механических часов имело огромное значение для истории техники. Дело даже не столько в том, что люди получили в свое распоряжение удобный прибор для измерения времени. Влияние этого изобретения было несравненно шире. Часы стали первым автоматом, созданным для практических целей и получившим повсеместное распространение. Целых три столетия они оставались самым сложным техническим устройством и, наподобие магнита, притягивали к себе творческую мысль механиков.

Не было другой такой области техники, где было бы приложено столько гениальной изобретательности, знания и остроумия, как при создании и усовершенствовании часового механизма. Поэтому не будет большим преувеличением сказать, что XIV-XVII века в истории техники прошли под знаком часов. Для самой техники и ее творцов это было время возмужания. По сравнению с прежними примитивными устройствами часы стали как бы большим качественным шагом вперед. Создание их требовало сложных расчетов и кропотливого труда, особых инструментов и новых материалов, они давали прекрасную возможность для соединения науки и практики.

Механические часы

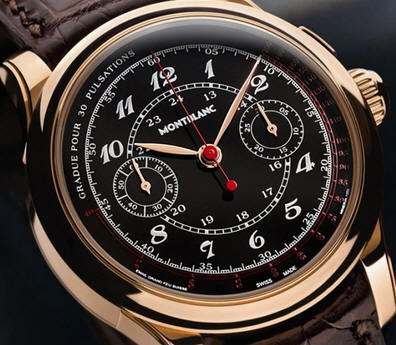

Современные механические часы

Многие конструкторские идеи, получившие потом распространение в других отраслях техники, были поначалу опробованы в часах, а для многих механизмов, созданных в последующие времена, часы послужили образцом. Они явились как бы опытной моделью всего механического искусства вообще. Трудно назвать еще какое-либо устройство, давшее столь богатое поле для работы человеческой мысли.

Различные устройства для измерения времени создавались уже в глубокой древности. Непосредственными предшественниками механических часов, подготовившими их изобретение, были водяные часы. В сложных водяных часах уже использовались циферблат с перемещающейся по нему стрелкой, груз в качестве движущей силы, колесные передачи, механизм боя и марионетки, разыгрывавшие различные сцены. Так, например, настоящим техническим шедевром своего времени были водяные часы, подаренные Карлу Великому халифом Гаруном-аль-Рашидом. Богато украшенные, они имели часовой циферблат и каждый час провозглашали звуковым ударом металлического шара, который выскакивал на декоративную решетку. В полдень у этих часов открывались ворота и из них выезжали рыцари. В средневековых хрониках есть много упоминаний и о других остроумных конструкциях водяных часов. Однако подлинный переворот в технике и хронометрии произошел, как уже говорилось, только после появления колесных механических часов.

Механические часы

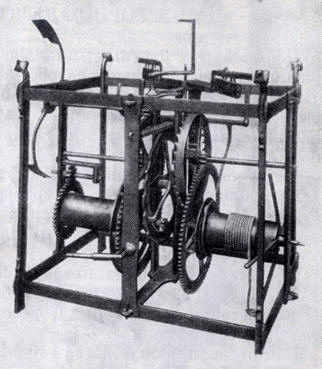

Механизм часов Дуврского замка (1348 г.)

Первые упоминания о башенных колесных часах в Европе приходятся на границу XIII и XIV веков. Могли ли такие часы появиться раньше? Чтобы ответить на этот вопрос, посмотрим, из каких основных компонентов состоит часовой механизм. Таких главных узлов можно выделить шесть: 1) двигатель; 2) передаточный механизм из зубчатых колес; 3) регулятор, создающий равномерное движение; 4) распределитель, или спуск; 5) стрелочный механизм и 6) механизм перевода и заводки часов.

Механические часы
Часовая мастерская. На стенах - часы с гирями. Гравюра по рисунку И. Страдануса (1570)

Первые часовые механизмы приводились в движение энергией опускающегося груза. Приводной механизм состоял из гладкого деревянного вала и намотанного на него пенькового каната с каменной, а позднее металлической гирей на конце. Благодаря силе тяжести гири, канат начинал разматываться и вращал вал. На вал было насажено большое или главное зубчатое колесо, находившееся в сцеплении с зубчатыми колесами передаточного механизма. Таким образом, вращение от вала передавалось механизму часов.

Уже прежде мы упоминали, что период вращения колес в зубчатой передаче зависит от отношения диаметров входящих в нее колес (или, что то же самое, отношения числа зубьев). Подбирая колеса с разным количеством зубьев, несложно добиться, например, чтобы одно из них совершало оборот ровно за 12 часов. Если насадить на вал этого колеса стрелку, то она будет совершать полный оборот за то же время. Понятно, что так же можно подобрать колеса, делающие полный оборот за минуту или за час; с ними можно соединить секундную и минутные стрелки. Но такие часы появились значительно позже - только в XVIII веке, а до этого использовалась единственная часовая стрелка. Назначение передаточного механизма в таких часах состояло в том, чтобы передать и преобразовать соответствующим образом движение от главного зубчатого колеса к часовому колесу.

Однако, чтобы часы могли служить для измерения времени, стрелка должна совершать свои обороты с одной и той же периодичностью. Между тем груз, как это всем хорошо известно, движется под действием сил притяжения с ускорением. Если бы гиря опускалась свободно, то вал вращался бы ускоренно, соответственно стрелка делала бы каждый следующий оборот за более короткое время, чем предыдущий. Столкнувшись с этой проблемой, средневековые механики (хотя они и не имели понятия об ускорении) сообразили, что ход часов не может зависеть только от движения груза. Механизм необходимо было дополнить еще одним устройством. Это устройство должно было обладать собственным, независимым "чувством времени" и в соответствии с этим управлять движением всего механизма. Так родилась идея регулятора.

Если современного человека спросить, какое простейшее приспособление целесообразнее всего использовать в качестве регулятора, он, скорее всего, назовет маятник. Действительно, маятник лучше всего удовлетворяет поставленным условиям. В этом можно убедиться, сделав простой опыт. Если шарик, привязанный к достаточно длинной нити, отклонить на небольшой угол и отпустить, он начнет колебаться. Вооружившись секундомером, можно посчитать, сколько колебаний совершит маятник, к примеру, за каждые пятнадцать секунд. Продолжая наблюдения в течение полутора-двух минут, легко заметить, что все измерения совпадают. Из-за трения о воздух размах колебаний шарика будет постепенно уменьшаться, но (и это очень важно!) длительность колебания будет при этом оставаться неизменной. Другими словами, маятник обладает прекрасным "чувством времени". Однако очень долго эти замечательные свойства маятника были неизвестны механикам, и маятниковые часы появились только во второй половине XVII века.

В первых механических часах регулятором служило коромысло (билянец). Коромысло с древних времен применялось в таком широко распространенном устройстве, как весы. Если на каждое плечо таких коромысловых весов поместить равные грузы, а потом вывести весы из состояния равновесия, коромысло будет совершать достаточно равные колебания наподобие маятника. Хотя эта колебательная система уступает во многих отношениях маятнику, она вполне может использоваться в часах. Но любой регулятор, если постоянно не поддерживать его колебания, рано или поздно остановится. Для того чтобы часы работали, необходимо, чтобы часть двигательной энергии от главного колеса постоянно поступала к маятнику или билянцу. Эту задачу в часах выполняет устройство, которое называется распределителем, или спуском.

Механические часы

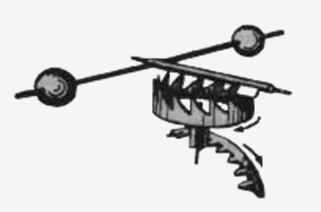

Коромысло (билянец)

Спуск всегда был и остается самым сложным узлом в механических часах. Через него осуществляется связь между регулятором и передаточным механизмом. С одной стороны, спуск передает толчки от двигателя к регулятору, необходимые для поддержания колебаний последнего, а с другой стороны, подчиняет движение передаточного механизма (а следовательно, и действие двигателя) закономерности движения регулятора. Правильный ход часов зависит главным образом от спуска. Именно над его конструкцией больше всего ломали голову изобретатели. Самый первый спуск представлял собой шпиндель с налетами, поэтому его называют шпиндельным. О принципах его действия будет подробно рассказано ниже.

В первых часах не было специального механизма заводки. Вследствие этого подготовка часов к работе требовала очень больших усилий. Мало того, что по несколько раз в день приходилось поднимать на значительную высоту очень тяжелую гирю, надо было еще и преодолевать огромное сопротивление всех зубчатых колес передаточного механизма. (Понятно, что главное колесо, если оно жестко сидит на валу двигателя, при подъеме гири будет вращаться вместе с валом, а с ним будут вращаться и остальные колеса.) Поэтому уже во второй половине XIV века главное колесо стали крепить таким образом, что при обратном вращении вала (против часовой стрелки) оно оставалось неподвижным.

Из шести описанных нами главных узлов часового механизма большая часть по отдельности уже использовалась в античности. Новыми были только два изобретения: идея подвешивать груз в качестве двигателя для часов и идея использовать шпиндель в качестве спуска. Любопытно, что обе эти технические находки средневековая легенда приписывает одному человеку - ученому монаху Герберту Аврилакскому, который позже сделался римским папой под именем Сильвестра II. Известно, что Герберт всю жизнь очень интересовался часами и в 996 году собрал первые в истории башенные часы для города Магдебурга.

Так как эти часы не сохранились, по сей день остается открытым вопрос - какой принцип действия они имели. Большинство современных исследователей уверены, что они были водяными. В пользу этого говорит также то обстоятельство, что следующие башенные часы, которые с большим или меньшим основанием можно считать механическими, появились в Европе только через триста лет. Однако, с другой стороны, если Герберт действительно был такой хороший механик, как о нем пишут, если он действительно изобрел шпиндельный спуск и если он действительно много думал над схемой механических часов, совершенно непонятно, что могло помешать ему собрать такие часы, поскольку он имел для этого все необходимое.

Но, как бы то ни было, эра механических часов началась в Европе только в конце XIII века. В 1288 году башенные часы были установлены в Вестминстерском аббатстве в Англии. В 1292 году часами обзавелся храм в Кентербери. В 1300 году встречается сообщение о том, что башенные часы сооружены во Флоренции (упоминание об этих часах сохранилось в "Божественной комедии" Данте). В 1314 году часы были уже во французских Каннах. Ни один из этих ранних механизмов не сохранился до наших дней, имена их создателей тоже неизвестны. Однако мы можем достаточно точно представить себе их устройство. Самый простой часовой механизм (если не брать во внимание механизм боя) может включать в себя всего три зубчатых колеса. Очевидно, что все упомянутые выше часы представляли собой пример простого трехколесного механизма с однострелочным циферблатом.

От главного колеса, посаженного на вал двигателя, движение передавалось на маленькую шестерню, находившуюся на одной оси с коронным (или ходовым) колесом, которое было снабжено зубцами, имеющими форму зубьев пилы и расположенных перпендикулярно оси колеса. Это колесо было неотъемлемой частью спускового устройства, или шпиндельного спуска, имевшего своей задачей регулирование скорости движения зубчатой передачи. Коронное колесо, получая энергию от зубчатой передачи, затрачивало ее на вращение шпинделя, с которым оно находилось в постоянной связи. Шпиндель был снабжен двумя палетами, размещенными на нем против нижнего и верхнего зуба коронного колеса.

Палеты по отношению друг к другу располагались под углом 90 градусов и поочередно зацепляли зубцы коронного колеса, вызывая вращение шпинделя с палетами то в одну, то в другую сторону. Когда, например, выступающий зуб колеса сталкивался с нижней палетой и ударялся о нее, это приводило к вращению шпинделя на его оси и, следовательно, к тому, что верхняя палета через некоторое время входила в промежуток между зубьями, находящимися в верхней части колеса. Давление, оказываемое верхним зубом, изменяло вращение шпинделя на обратное. Зуб ходового колеса при каждом таком повороте шпинделя освобождался. Но колесо сразу попадало в контакт с другой палетой, и так весь процесс повторялся снова. При каждом повороте шпинделя колесо успевало повернуться только на один зубец. Скорость поворота шпинделя определялась регулятором, который представлял собой, как уже говорилось, коромысло с передвигающимися по нему грузами. Если грузы перемещали ближе к оси, шпиндель начинал поворачиваться быстрее, и часы ускоряли свой ход. Если грузы перемещали ближе к краю - ход часов замедлялся.

Такой была концепция ранних механических часов. Но уже очень скоро устройство их заметно усложнилось. Прежде всего, увеличилось число колес передаточного механизма. Вызвано это было тем, что при значительной разнице в числе зубьев между ведущим и ведомым колесами получались очень большие передаточные отношения, механизм испытывал сильную нагрузку и быстро изнашивался. Груз в таких часах опускался очень быстро и его приходилось подымать по пять-шесть раз в сутки. К тому же для создания больших передаточных отношений требовались колеса слишком большого диаметра, что увеличивало габариты часов. Поэтому стали вводить промежуточные дополнительные колеса, в задачу которых входило плавно увеличивать передаточные отношения.

Посмотрим, например, на устройство часов де Вика, установленных в 1370 году в королевском дворце в Париже. Вокруг деревянного вала A, диаметром около 30 см, был намотан канат с гирей B на конце. Гиря весом около 500 фунтов (200 кг) падала с высоты 10 м в течение 24 часов. Гири большого веса требовались в связи со значительным трением в колесном зацеплении и наличием тяжеловесного регулятора-билянца. Все детали часов изготавливались кузнецами на наковальне. На валу A располагалось главное колесо E, которое передавало вращение остальным колесам механизма. Для облегчения заводки оно соединялось с валом не жестко, а посредством собачки F и храпового колеса G. Таким образом, вращаясь по часовой стрелке, вал приводил в движение колесо E, а вращаясь против часовой стрелки, оставлял его свободным. Для заводки часов служило зубчатое колесо C, сцепленное с шестерней D. Оно облегчало поворот рукоятки. Большое колесо приводило в движение шестерню, сидящую на оси, где находилось второе колесо - H, а это последнее приводило в движение шестерню, находящуюся на оси, где сидело третье, или ходовое, колесо I. Шпиндельный спуск J с коромыслом N и палетами K действовал здесь так же, как описанный выше.

Механические часы

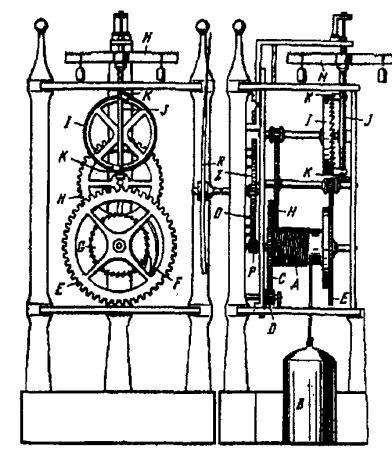

Устройство часов де Вика

Башенные часы были довольно капризным механизмом, требующим постоянного наблюдения. В течение дня несколько раз приходилось подымать груз. Ход часов зависел от силы трения, поэтому они нуждались в постоянной смазке. Погрешность их суточного хода по современным меркам была очень велика. Но, несмотря на это, они долгое время оставались самым точным и распространенным прибором для измерения времени. С каждым десятилетием механизм часов усложнялся.

С часами стали связывать множество других приспособлений, выполнявших самые разные функции. В конце концов, башенные часы превратились в сложное устройство со многими стрелками, автоматическими подвижными фигурами, разнообразной системой боя и великолепными украшениями. Это были шедевры техники и искусства одновременно. Например, известному мастеру Джунелло Турриано потребовалось 1800 колес для создания башенных часов, которые воспроизводили дневное движение Сатурна, часы дня, годичное движение Солнца, движение Луны, а также всех планет в соответствии с птолемеевской системой мироздания. В других часах марионетки разыгрывали настоящие театральные представления.

Механические часы

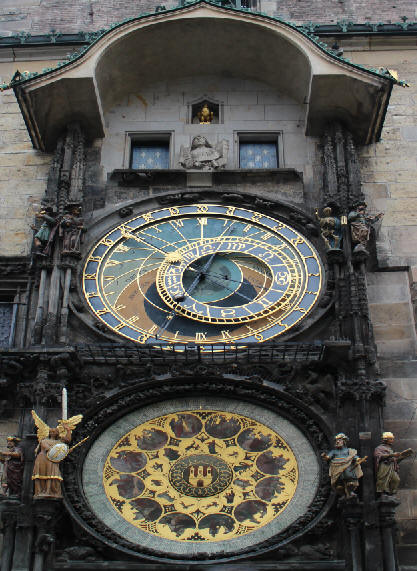

Башенные часы в Праге

Так, в Пражских башенных часах (сооруженных в 1402 году) перед боем раскрывались два оконца над циферблатом и из них выходило 12 апостолов. Страшная фигура Смерти, стоявшая на правой стороне циферблата, при каждом бое часов поворачивала косу, а затем песочные часы, напоминая о конце жизни. Человек, стоявший рядом, кивал головой, как бы подчеркивая роковую неизбежность. На другой стороне циферблата находились еще две фигуры. Одна изображала человека с кошельком в руках; каждый час он звенел лежавшими там монетами, показывая, что время - деньги. Другая фигура изображала путника, мерно ударявшего посохом в землю. Она показывала, как с течением времени движется по жизненной дороге человек, или суетность жизни. После боя часов появлялся петух и три раза кричал. Последним в оконце появлялся Христос и благословлял всех стоявших внизу зрителей. Создание таких автоматов требовало особых программных устройств. Их приводил в движение большой диск, управляемый часовым механизмом. Все подвижные части фигур имели свои рычаги. Во время вращения круга они то поднимались, то опускались, когда рычаги попадали в особые вырезы и зубцы вращающегося диска. Помимо этого башенные часы имели отдельный механизм для боя (многие часы по-разному отбивали четверть часа, час, полдень и полночь), приводимый в движение собственной гирей, и четыре циферблата (на каждой стороне башни).

Ко второй половине XV века относятся самые первые упоминания об изготовлении часов с пружинным двигателем, который открыл путь к созданию миниатюрных часов. Источником движущей энергии в пружинных часах служила заведенная и стремящаяся развернуться пружина, которая представляла собой эластичную, тщательным образом закаленную стальную ленту, свернутую вокруг вала внутри барабана. Внешний конец пружины закреплялся за крючок в стенке барабана, внутренний - соединялся с валом барабана. Стремясь развернуться, пружина приводила во вращение барабан и связанное с ним зубчатое колесо, которое в свою очередь передавало это движение системе зубчатых колес до регулятора включительно.

Конструируя такие часы, мастера должны были разрешить несколько сложных технических задач. Главная из них касалась работы самого двигателя. Ведь для правильного хода часов пружина должна на протяжении длительного времени воздействовать на колесный механизм с одной и той же силой. Для этого необходимо заставить ее разворачиваться медленно и равномерно. Толчком к созданию пружинных часов послужило изобретение запора, не позволявшего пружине распрямляться сразу. Он представлял собой маленькую щеколду, помещавшуюся в зубья колес и позволявшую пружине раскручиваться только так, что одновременно поворачивался весь ее корпус, а вместе с ним колеса часового механизма.

Механические часы

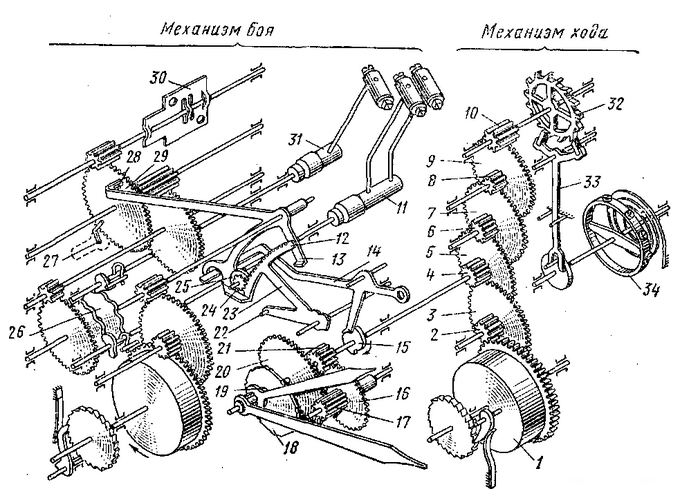

Кинематическая схема балансовых часов с боем: 1 - барабан, 2 - триб дополнительного колеса, 3 - дополнительное колесо, 4 - триб минутного колеса, 5 - минутное колесо, 6 - триб промежуточного колеса, 7 - промежуточное колесо, 8 - триб секундного колеса, 9 - секундное колесо, 10 - триб ходового колеса, 11, 31 - молоточки, 12 - зубчатая часть гребенки, 13, 14 - рычаги, 15, 25 - кулачки, 16 - вексельное колесо, 17 - триб вексельного колеса, 18 - "улитка", 19- трубка часового колеса, 20- часовое колесо, 21 - триб минутной стрелки, 22 - штифты гребенки, 23 - гребенка, 24, 28 - штифты, 26 - звездочка, 27 - выступ рычага, 29 -колесо механизма боя, 30 - регулятор скорости, 32 - ходовое колесо, 33 - анкерная вилка, 34 - баланс

Так как пружина имеет неодинаковую силу упругости на разных стадиях своего разворачивания, первым часовщикам приходилось прибегать к различным хитроумным ухищрениям, чтобы сделать ее ход более равномерным. Позже, когда научились изготовлять высококачественную сталь для часовых пружин, в них отпала необходимость. (Сейчас в недорогих часах пружину просто делают достаточно длинной, рассчитанной примерно на 30-36 часов работы, но при этом рекомендуют заводить часы раз в сутки в одно и то же время. Специальное приспособление мешает пружине при заводе свернуться до конца. В результате ход пружины используется только в средней части, когда сила ее упругости более равномерна.)

Механические часы
Часы Гюйгенса с маятниковым регулятором и шпиндельным спуском

Самые значительные усовершенствования в механизм часов были внесены во второй половине XVII века знаменитым голландским физиком Гюйгенсом, создавшим новые регуляторы как для пружинных, так и для гиревых часов. Использовавшееся до этого в течение нескольких веков коромысло имело много недостатков. Его даже трудно назвать регулятором в собственном смысле этого слова. Ведь регулятор должен быть способен к самостоятельным колебаниям с собственной частотой. Коромысло же было, вообще говоря, только маховиком. Множество посторонних факторов влияло на его работу, что отражалось на точности хода часов. Механизм стал гораздо совершеннее, когда в качестве регулятора начали использовать маятник.

Механические часы
Штыревой спусковой механизм: (c) - колесо с коронкой, (v) - штырь, (p, q) - лопатки

Впервые мысль применить маятник в простейших приборах для измерения времени пришла великому итальянскому ученому Галилео Галилею. Сохранилось предание, что в 1583 году девятнадцатилетний Галилей, находясь в Пизанском соборе, обратил внимание на раскачивание люстры. Он заметил, отсчитывая удары пульса, что время одного колебания люстры остается постоянным, хотя размах делается все меньше и меньше. Позже, приступив к серьезному изучению маятников, Галилей установил, что при малом размахе (амплитуде) раскачивания (всего несколько градусов) период колебания маятника зависит только от его длины и имеет постоянную длительность. Такие колебания стали называть изохронными. Очень важно, что при изохронных колебаниях период колебания маятника не зависит от его массы. Благодаря этому свойству маятник оказался очень удобным прибором для измерения небольших отрезков времени На его основе Галилей разработал несколько простых счетчиков, которые использовал при проведении своих экспериментов. Но из-за постепенного затухания колебаний маятник не мог служить для измерения длительных промежутков времени.

Создание маятниковых часов состояло в соединении маятника с устройством для поддержания его колебаний и их отсчета. В конце жизни Галилей стал конструировать такие часы, но дальше разработок дело не пошло. Первые маятниковые часы были созданы уже после смерти великого ученого его сыном. Однако устройство этих часов держалось в строгом секрете, поэтому они не оказали никакого влияния на развитие техники. Независимо от Галилея в 1657 году механические часы с маятником собрал Гюйгенс. При замене коромысла на маятник первые конструкторы столкнулись со сложной проблемой: как уже говорилось, маятник создает изохронные колебания только при малой амплитуде, между тем шпиндельный спуск требовал большого размаха.

В первых часах Гюйгенса размах маятника достигал 40-50 градусов, что неблагоприятно сказывалось на точности хода. Чтобы компенсировать этот недостаток, Гюйгенсу пришлось проявить чудеса изобретательности. В конце концов он создал особый маятник, который в ходе качания изменял свою длину и колебался по циклоидной кривой. Часы Гюйгенса обладали несравнимо большей точностью, чем часы с коромыслом. Их суточная погрешность не превышала 10 секунд (в часах с коромысловым регулятором погрешность колебалась от 15 до 60 минут).

Около 1676 года английский часовщик Клемент изобрел якорно-анкерный спуск, который очень удачно подходил к маятниковым часам, имевшим небольшую амплитуду колебания. В этой конструкции спуска на ось маятника насаживался якорь с палетами. Раскачиваясь вместе с маятником, палеты попеременно внедрялись в ходовое колесо, подчиняя его вращение периоду колебания маятника. При каждом колебании колесо успевало повернуться на один зуб. Благодаря такому спусковому механизму маятник получал периодические толчки, которые не давали ему остановиться. Толчок происходил всякий раз, когда ходовое колесо, освободившись от одного из зубьев якоря, ударялось с определенной силой о другой зуб. Этот толчок передавался от якоря к маятнику.

Механические часы
Анкерный спусковой механизм

Маятниковый регулятор Гюйгенса произвел подлинный переворот в технике часового дела. Позже Гюйгенс немало потрудился над усовершенствованием карманных пружинных часов. Главная проблема, которая стояла в то время перед часовщиками, заключалась в создании собственного регулятора для карманных часов. Если и в стационарных башенных часах коромысло считалось недостаточно подходящим, то что можно было сказать про карманные часы, которые постоянно находились в движении, покачивались, тряслись и меняли свое положение? Все эти колебания оказывали воздействие на ход часов. В XVI веке часовщики стали заменять двуплечный билянец в виде коромысла круглым колесиком-маховиком. Это улучшило работу часов, но она осталась неудовлетворительной.

Важное усовершенствование регулятора произошло в 1674 году, когда Гюйгенс присоединил к колесику-маховику спиральную пружинку - волосок. Теперь при отклонении колесика от нейтрального положения волосок воздействовал на него и старался возвратить на место. Однако массивное колесико проскакивало через точку равновесия и раскручивалось в другую сторону до тех пор, пока волосок снова не возвращал его назад. Таким образом был создан первый балансовый регулятор или балансир со свойствами, подобными свойствам маятника. Выведенное из состояния равновесия, колесико балансира начинало совершать колебательные движения вокруг своей оси. Балансир имел постоянный период колебания но в отличие от маятника мог работать в любом положении, что очень важно для карманных и ручных часов. Усовершенствование Гюйгенса произвело среди пружинных часов такой же переворот, как введение маятника в стационарные настенные часы.

Механические часы
Беcтиковый спусковой механизм Томпионома: (a) - спусковая шестерня (b) - лопатки, показаны концентрические блокирующие поверхности (c) - стойка маятника

Новый регулятор потребовал новой конструкции спуска. В последующие десятилетия разные часовщики разработали несколько остроумных спусковых устройств. Наиболее простой цилиндрический спуск для пружинных часов был изобретен в 1695 году Томасом Томпионом.

Механические часы

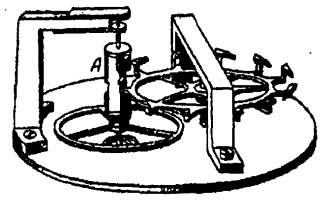

Цилиндрический спуск пружинных часов

Пусковое колесо Томпиона было снабжено 15-ю особой формы зубьями "на ножках". Сам цилиндр представлял собой полую трубку, верхний и нижний концы которой были плотно забиты двумя тампонами. На нижнем тампоне был насажен балансир с волоском. При колебании балансира вправо и влево в соответствующую сторону вращался и цилиндр. На цилиндре находился вырез в 150 градусов, проходящий на уровне зубцов спускового колеса. Когда колесо двигалось, его зубья попеременно одно за другим входили в вырез цилиндра. Благодаря этому изохронное движение цилиндра передавалось спусковому колесу и через него - всему механизму, а балансир получал импульсы, поддерживающие его колебания.

Автор: Рыжов К.В.
