Шатровый парник. Советы домашнему мастеру

Строителю, домашнему мастеру

Справочник / Строителю, домашнему мастеру

Делаете ли вы на загородном индивидуальном участке парнички или просто накрываете пленкой ранние посевы на грядках - необходимо обеспечить и удобство пользования таким покрытием. Ведь не сосчитать, сколько раз за сезон приходится открывать-закрывать этот прозрачный шатер. Предлагаемая венгерским журналом "Эзермештер" конструкция парника как раз и сочетает в себе простоту и удобство пользования. Дело в том, что каркас пленочного шатра может складываться как гармошка и так же легко раскладываться, надежно укрывая растения.

Изготовление рамы-основания парника не представляет какой-либо трудности. По углам грядки вбиваются четыре заостренных деревянных бруска, и к ним прибиваются доски, образующие короб: в него можно закладывать парниковую смесь или сформировать обычную грядку.

А вот с каркасом дело обстоит несколько сложнее, хотя и он доступен каждому огороднику.

По размерам получившегося короба заготавливают четыре П-образные рамки, концы которых крепят к двум фанерным дискам (последние следует проолифить и покрыть масляной краской, чтобы не боялись влаги). Диски устанавливают на короб-основание по его продольной оси шарнирно. Это дает возможность приподнимать один край каркаса, получая доступ к грядке. По завершении работы каркас, поворачивая на осях, снова опускают на короб, надежно прикрывая грядку.

Остается работа с пленкой - здесь нужна аккуратность в обращении как с тонкими рамками, так и самим укрывочным материалом. Накинув полотнище на подготовленный каркас, подгоняют его по размерам и начинают крепить. Сначала к задней стенке короба, а с передней стороны - к первой рамке опущенного каркаса (что соответствует положению "парник закрыт"). На рамке пленку фиксируют с помощью дополнительной накладной рейки мелкими гвоздями; так же последовательно - и к остальным рамкам, вплоть до задней. Затем заделывают пленку с торцов парника; для упрощения концы складок покрытия крепят к поворотным дискам с помощью набиваемых таких же накладных фанерных кружков.

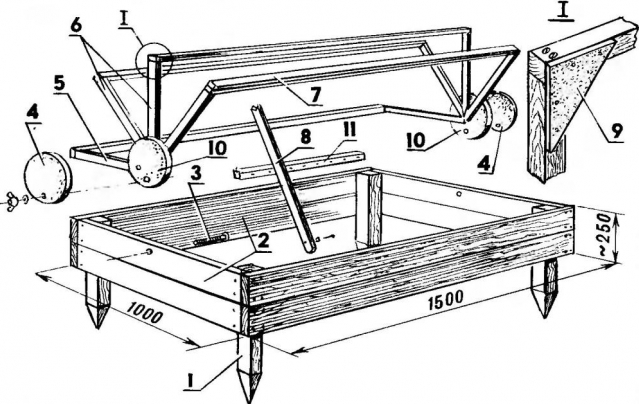

Парник с поворотным покрытием (нажмите для увеличения): 1 - брус короба угловой, 2 - короб, 3 - ось поворота диска (винт М8, 2 шт.), 4 -кружки накладные, 5 - рамка задняя (шарнирная), 6 - рамки средние, 7 - рамка передняя (с рейкой-накладкой), 8 - рейка-подпорка, 9 - косынка усиления рамки, 10 - диски поворотные, 11 - планка крепления пленки с наружной стороны задней стенки короба

Если пленка установлена правильно, то при поднимании передней рамки весь каркас начинает поворачиваться на дисках к задней стенке короба (при этом в той стороне пленка складывается, а задняя рамка ложится на короб). Остается подпереть упорной рейкой каркас в этом положении - и можно работать с растениями. Уберем рейку - каркас покрытия повернется на дисках вперед, передняя рамка ляжет на короб: парник закрыт.

Шатровый парник

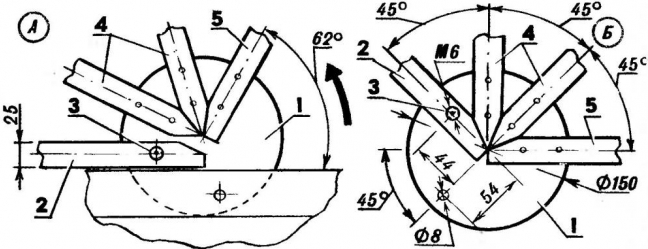

Крепление рамок к диску: 1 - диск поворотный, 2 - рамка задняя (шарнирная), 3 - шарнир задней рамки, 4 -рамки средние, 5 - рамка передняя. А -- положение рамок при поднятом покрытии, Б - в закрытом положении

Усилить рамки каркаса можно фанерными косынками, установленными по углам на гвоздях или шурупах.

Надо добавить, что для увеличения рабочего окна при подъеме каркаса его задняя рамка может крепиться к дискам шарнирно, как показано на рисунках.
