Приятно в летнюю пору, удобно устроившись на скамье, в кресле, почитать книгу, побеседовать с друзьями. Чтобы защитить место отдыха от солнца, предлагаем соорудить легкий и красивый "зонтик": изящную беседку.

Конструкции таких навесов могут быть самыми различными. Рассмотрим лишь два типа, наиболее простых и доступных. Важнейшая особенность предлагаемых вариантов - сборность. Они легко монтируются на летний период, а осенью разбираются и складываются в сарай, на веранду.

Первую из этих беседок можно назвать рамной. Ее каркас состоит из алюминиевых или стальных труб, которые несложно изогнуть и состыковать. Высота и ширина вертикальных рам и длина соединяющих их горизонтальных элементов одинаковы - 2000 мм. Весь навес собирают из гнутых (основных) несущих элементов и прямых поперечим, образуя жесткую устойчивую конструкцию.

Соединительными элементами стыков гнутых частей каркаса служат деревянные или металлические бобышки длиной 100 мм каждая. Они должны плотно входить внутрь трубы примерна наполовину и фиксироваться через просверленные насквозь поперечные отверстия винтами М5 с гайками. Такие же бобышки могут вставляться с обоих концов поперечин: в них ввинчиваются длинные шурупы, пропускаемые сквозь отверстия, проделанные в местах сгиба несущих элементов.

Навесы от солнца

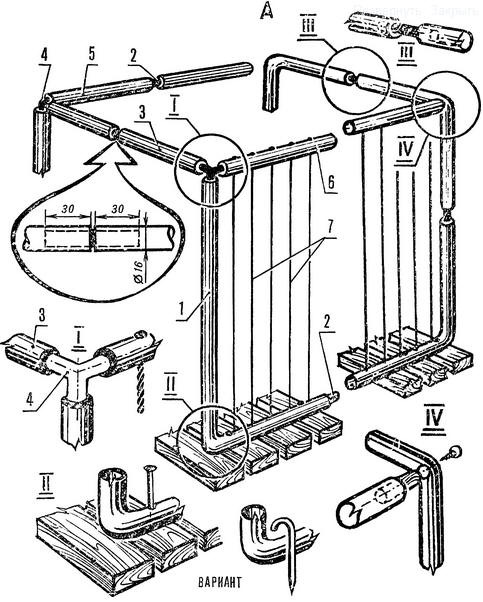

Элементы трубчатого каркаса навеса: 1 - гнутая часть стойки, 2 - бобышки, 3 - прямая часть стойки, 4 - тройник, 5 - поперечина, 6 - верхняя часть рамы, 7 - декоративный шнур; А - модульный вариант каркаса

Если длинных труб достать не удалось, допустимо собрать каркас из более коротких, соединяя их с помощью металлических штырей или трубчатых вставок, диаметр которых должен быть на 1 мм меньше внутреннего диаметра соединяемых труб.

Монтаж такого навеса занимает не более часа. Сверху на каркас натягивается квадратный кусок ткани размером 2300х2300 мм. Ткань может быть однотонная или разноцветная - с ярким декоративным рисунком. Она крепится к трубам завязками или зажимами (скобами). Их следует располагать через 300-400 мм, подгоняя под них фигурные вырезы по краям ткани.

Чтобы навес прочно стоял на земле, необходимо нижнюю часть каркаса заменить вогнанными в грунт металлическими штырями. Однако для защиты зеленого ковра травы от вытаптывания участок под навесом целесообразно накрыть деревянными щитами - тогда каркас можно крепить и к ним.

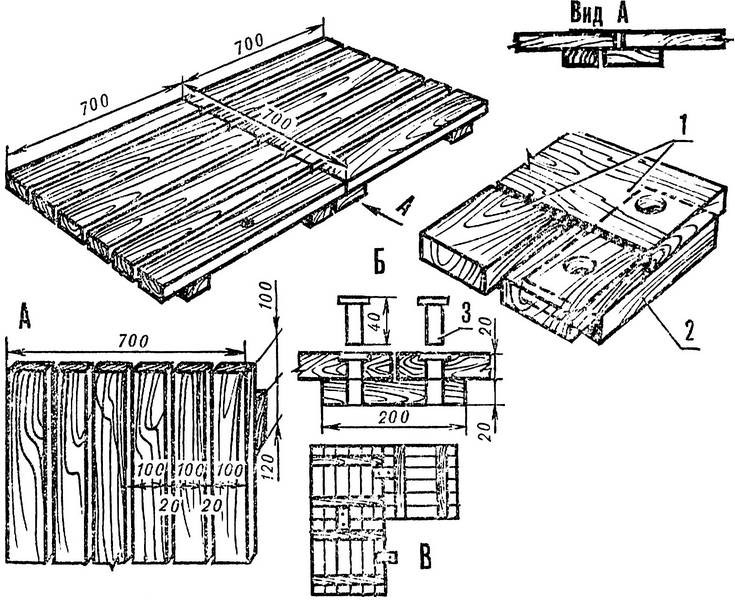

Щитовая площадка (нажмите для увеличения): А - щит; Б - стыковочный узел площадки: 1 – щиты, 2 – соединительный брус, 3 – закладной болт; В - монтаж площадки

Каждый щит - квадратной формы (700х700 мм) - собирается из реек шириной 100 мм и толщиной 20 мм. Рейки прибиваются к поперечным брускам, отстоящим от края щита из 100 мм. Между собой щиты также связываются деревянными брусками. Для этого в рейках и соединительных брусках сверлят сквозные отверстия, в которые вставляют закладные болты.

В начале лета щиты раскладывают на земле и соединяют в единый настил. На него ставят столы, стулья, скамьи, шезлонги. Щиты можно покрыть темным или бесцветным лаком в два или три слоя. Осенью настил демонтируют и убирают в помещение.

Другой тип навеса ферменный. Каждая его опора состоит из ажурных панелей высотой 2000 мм и шириной 500 мм. Они соединены между собой карточными петлями. Панели раздвигают под углом 30°, фиксируют сверху металлической скобой-распоркой, и устойчивая опора готова. Собранная из таких панелей стена-ферма скрепляется с соседней деревянной рейкой или металлическим стержнем, трубой.

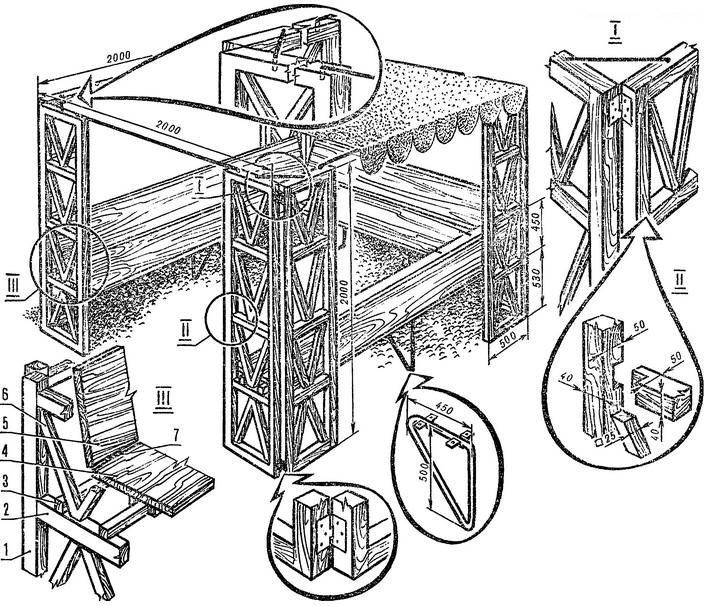

Ферменный каркас навеса (нажмите для увеличения): 1 - вертикальный брус (40х50х2000мм), 2 - поперечина (40х50х500мм), 3 - брус дивана (40х50х2000мм), 4 - щит сиденья дивана (20х320х1900мм), 5 - спинка дивана (20х500х1900мм), 6 - укосина (25х25мм), 7 - оконная петля

На этот каркас также натягивается тент из декоративной ткани. Размеры навеса (в плане) 200х2000 мм или 3000х3000 мм. Он тоже устанавливается на площадку из щитов. Панели при этом должны иметь входящие в щит фиксирующие штыри.

Автор: В.Страшнов
